Produkt-Name: | Wasserwirtschafts-Ventil | Körper-Material: | Duktiles Eisen |
---|---|---|---|
Effekt: | DifferenzdruckSicherheitsventil | Druck: | 1.6Mpa |
Temperatur: | ≤80℃ | Medium: | Wasser |
Zusatz-Material: | Messing/ss304 | ||
Markieren: | Messingwasserwirtschafts-Ventil,Flansch-Enden-Wasserwirtschafts-Ventil,Differenzdruck-Wasserwirtschafts-Ventil |

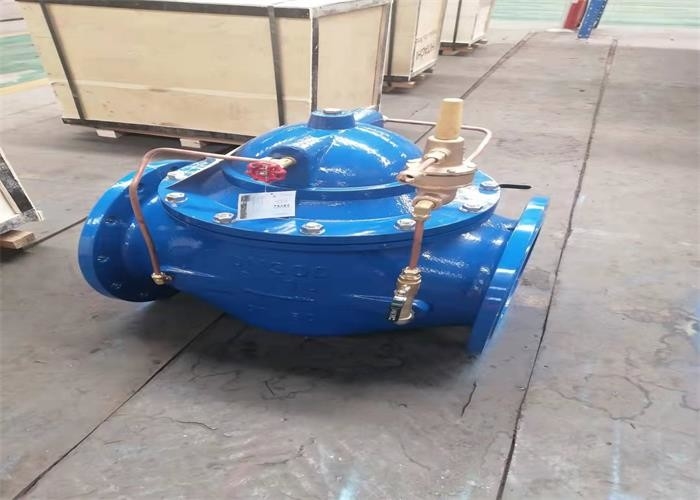

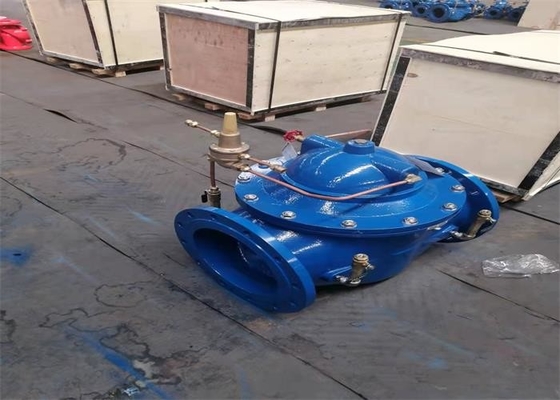

ist Kompensationsventil der DIFFERENZIALEN ÜBERBRÜCKUNG 800X ein Ventil, das benutzt wird, um die Druckdifferenz zwischen Versorgung/Rückkehrwasser in den Klimaanlagen zu balancieren. Das Ventil kann die Nutzung des Systems verbessern, einen genauen konstanten Wert des Differenzdrucks zu behalten und kann die Geräusche des Systems sowie übermäßigen Differenzdruckschaden der Ausrüstung herabsetzen, ist differenzialer Druckregler 800X anderem Balancenventilplatz ist, dass er keinen Auslöser hat, bauen vollständig auf die eigene Druckdifferenz des Mediums, um die Funktion des Gleichgewichtsorgans, Rettungsenergie zu erzielen überlegen und Installationsraum, ist ein intelligentes Ventil
Art | DN | L | D | D1 | D2 | BF | Z-φD | H |
SK800X-16Q | 50 | 203 | 165 | 125 | 99 | 19-3 | 4-φ19 | 155,5 |
65 | 216 | 185 | 145 | 118 | 19-3 | 4-φ19 | 178 | |
80 | 241 | 200 | 160 | 132 | 19-3 | 8-φ19 | 185 | |
100 | 292 | 220 | 180 | 156 | 19-3 | 8-φ19 | 197,5 | |
125 | 330 | 250 | 210 | 184 | 19-3 | 8-φ19 | 240 | |
150 | 356 | 285 | 240 | 211 | 19-3 | 8-φ23 | 246 | |
200 | 458 | 340 | 295 | 266 | 20-3 | 12-φ23 | 324 | |
250 | 530 | 405 | 355 | 319 | 22-3 | 12-φ28 | 350 |
1.0MPA | 1.6MPA | 2.5MPA | Nenndruck |
1.5MPA | 2.4MPA | 3.75MPA | Shell-Berstdruck |
1.1MPA | 1.76MPA | 2.75MPA | Dichtungsberstdruck |
≤80℃ | Passende Temperatur | ||
Wasser | Anwendbares Medium |
Das Überbrückungsbalancenventil des Differenzdrucks 800X besteht den Haupt- und Differenzdruckregelungsregelventilen, den Nadelventilen, den Kugelventilen und aus den Manometern, um ein hydraulisches Steuerrohrsystem zu bilden. Es gibt zwei Wasserkammern innerhalb des Hauptventils, Membranwasserkammer für Wasserdurchgang, Membranwasserkammer für Druckregelungskammer. Sein Arbeitsprinzip ist: wenn die Druckdifferenz zwischen dem Einlass und dem Ausgang der Hauptventiländerungen, die Druckdifferenz zwischen dem Rohr A und die Änderungen des Rohres B, die Öffnung des Regelventils ändernd. Wenn die Druckdifferenz groß ist, ist die Regelventilöffnung, die Wasserführung in der Leitstelle durch c-Rohrzunahmen, der Druck in der Leitstelle der Hauptventilabnahmen, die öffnenden Zunahmen des Hauptventils groß, und die Druckdifferenz zwischen dem Einlass und dem Ausgang des Hauptventils wird klein. Im Gegenteil wenn die Druckdifferenz zwischen dem Hauptventileinlaß und dem Ausgang kleiner wird, wird die Regelventilöffnung, der Druck der Hauptventilleitstelleaufstiege kleiner, und die Hauptventilöffnung wird kleiner und die Druckdifferenz der Hauptventilzunahmen. Dieser Effekt des negativen Feedbacks stabilisiert die Druckdifferenz zwischen dem Hauptventileinlaß und dem Ausgang am Sollwert. Die Druckdifferenz zwischen dem Einlass und dem Ausgang des Hauptventils kann eingestellt werden, indem man die Nadelventilöffnung und den Regelventilfederdruck einstellt
