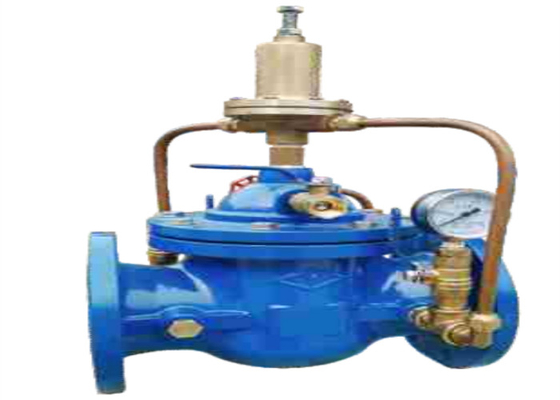

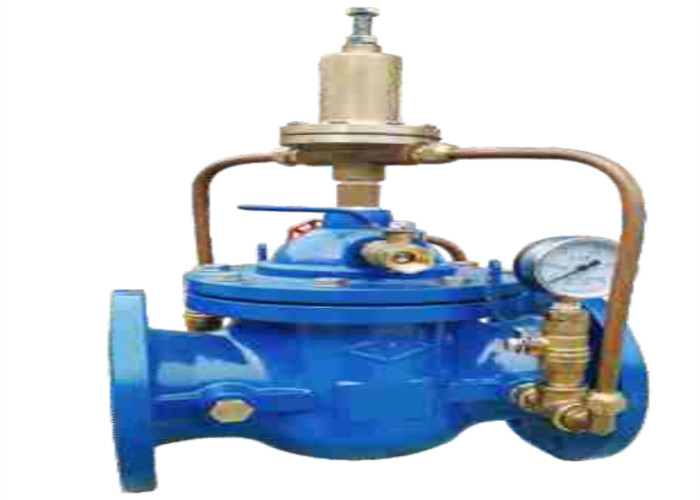

Duktiles Druckablassventil-Flansch-Enden-Wasserwirtschafts-Ventil des Eisen-500X

Einleitung

Entlastung des Druck-500X und halten Ventil. Verwendet für Wasserversorgungs-, Klimaanlagen- und Feuerbekämpfungsrohrleitungssystem. Medium: Wasser, Temperatur ≤ 80 ℃. Es wird verwendet, um den Rohrleitungsdruck vor dem Ventil zu stabilisieren. Wenn der Druck vor dem Ventil den Druck übersteigt, ist das Hauptventil für Entwässerung geöffnet. Wenn der RohrleitungsDruckabfall unterhalb des Sollwerts, das Hauptventil geschlossen ist. Der Druckwert kann durch die Justierschraube des Regelventils eingestellt werden

Verwendung

Freigebendes/Stützungsventil des Drucks kann effektiv relase der Druck, der den Sicherheitssatzball des Piloten des Regelventils in Vorbereitung zu preventhe Rohrleitung und Ausrüstungen vom Schaden übersteigt. Dieses Ventil wird hauptsächlich für das Druckentgehen des verteilenden Systems des Brandschutzes prüfend im hohen buildingsto das, Systemproblem wegen des höchsten hydrostatischen Druckes, alkeep immer zu vermeiden der Wasserversorgungsdruck des Hauptventils über einem Sollwert damit toensure der Druck des oben genannten HauptventilWasserversorgungsbereichs benutzt

Funktionsprinzip

Zuerst Satz der Förderdruck des Hauptventils. Lösen Sie die Regelventilkontermutter, drehen Sie die Regelventilschraube nach rechts, und die Schraube bewegt sich abwärts. Der stabilisierte Frühling wird zusammengedrückt, um einen bestimmten Schub am Regelventilventileinsatz anzuwenden. Diesmal der Förderdruck der Hauptventilzunahmen. Drehen Sie die Justierschraube des Regelventils nach links, wird der Federdruck freigegeben, wird der Schub, der nach dem Regelventilventileinsatz handelt, verringert, und der Förderdruck des Hauptventils wird verringert. Der Druckwert der Rohrleitung vor dem Hauptventil kann durch das Manometer beobachtet werden. Nach Einstellung ziehen Sie die Gegenmutter fest

Wenn der Druck vor den Ventilzunahmen, der Druck des Unterhauses der Regelventilmembran sich auch erhöht. Nach der Überschreitung des Sollwerts, fährt die Membran den Regelventilventileinsatz aufwärts, öffnet sich das Regelventil, und das Wasser in der oberen Kammer der Hauptventilmembran wird entladen. Wenn der Druckabfall, der Hauptventileinsatz unter der Druckdifferenz zwischen dem Oberleder und den Unterhäusern der Membran sich öffnet, fängt das Hauptventil an auszulaufen, und der Rohrleitungsdruck fängt an zu fallen

Der Druck unter der Regelventilmembran verringert auch sich, wenn die Druckabfälle unterhalb des Sollwerts. Unter der Aktion des Justagefrühlinges. Der Regelventilventileinsatz ist geschlossen. Der Druck in der oberen Kammer der Hauptventilmembranzunahmen allmählich. Weil der Bereich der Hauptventilmembran größer als der Bereich des Hauptventileinsatzes, unter der Aktion der Druckdifferenz zwischen dem Oberleder und den Unterhäusern der Membran ist. Die Hauptspule ist geschlossen. Das Hauptventil hört auf auszulaufen.

Zusammenfassung:

1, wenn der Förderdruck, den eingestellt wird Druck vor dem Ventil allmählich zu erhöhen. Schalten Sie ihn am Sollwert ein. Und Aufzeichnung der Wert des Manometers und fahren dann fort, den Einlassdruck zu erhöhen. Halten Sie das Hauptventil völlig offen (d.h. erhöht sich die Fördermenge des Hauptventils nicht). Notieren Sie den Enddruck des Hauptventils. Dann allmählich den Einlassdruck notieren zu verringern bis das Hauptventil geschlossen ist und den Wiedereinsetzungsdruck des Ventils.

2, wiederholen die Anpassung für mehr als zweimal bis den Förderdruck des Hauptventils und des Enddrucks. Bis der Wiedereinsetzungsdruck stabil ist.

3, wenn manuelle Druckentlastung angefordert wird. Das Druckentlastungs-Kugelventil auf dem Hauptventildeckel kann geöffnet sein und der Druck in der oberen Kammer der Hauptventilmembranabnahmen. Das Hauptventil ist dann für Druckentlastung geöffnet, und der Ausgang des Druckentlastungs-Kugelventils sollte an den Entwässerungsgraben angeschlossen werden.

4, wenn die öffnende Druckdifferenz des Hauptventils p < 0.5MPa ist, der Abweichungswert ist ± 0.02MPa. Wenn p-≥ 0.5MPa, der Abweichungswert ± 0.04MPa ist.

5, Enddruck ≤ 1.08p (P ist der Förderdruckwert
