| Produktname: | Wasserwirtschafts-Ventil | Material: | Casting, Edelstahl |
|---|---|---|---|
| Struktur: | Kontrolle | Druck: | Mitteldruck |
| Temperatur von Medien: | ≤150℃ | Medien: | Wasser, Dampf |
| Standard- oder nichtstandardisiert: | Standard | Farbe: | Der Antrag des Kunden |
| Körper: | WCB/CF8/CF8M | Portgröße: | DN50-DN800 |
| Markieren: | Oblaten-Rückschlagventil des gegossenen Stahl-2,Oblaten-Rückschlagventil WCB 2,Edelstahl-schmetterlingsähnliches Rückschlagventil |
||

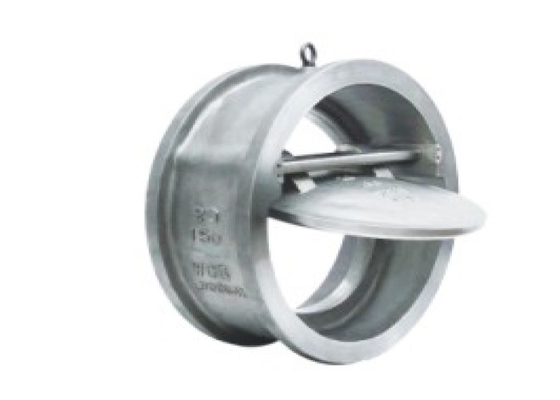

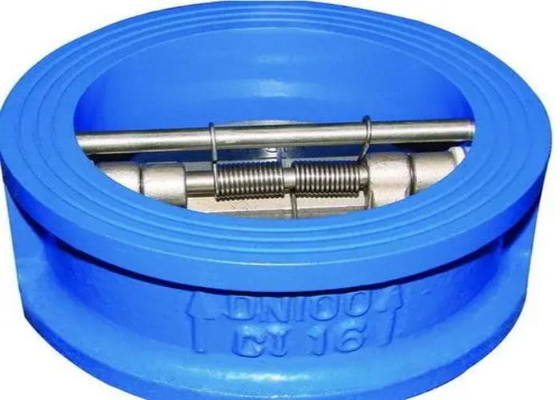

SchmetterlingsRückschlagventil bezieht sich das auf Ventil, das automatisch den Ventilteller abhängig von dem Fluss des Mediums selbst öffnet und schließt, um den Rückstrom des Mediums zu verhindern. Es ist alias Rückschlagventil, Einwegventil, Rückstromventil und Rückschlagventil. Das Rückschlagventil gehört einem automatischen Ventil, das hauptsächlich benutzt wird, um mittleren Rückstrom, Rückrotation der Pumpe und Antriebsmotor zu verhindern, und Entladung des Behältermediums. Das Rückschlagventil kann auf der Rohrleitung auch benutzt werden, um die Hilfshydraulikanlage zu liefern, in der der Druck möglicherweise über den Systemdruck steigt. Rückschlagventile können in das SchwingenRückschlagventil (drehend entsprechend dem Schwerpunkt), das AufzugRückschlagventil (bewegend entlang die Achse) und das SchmetterlingsRückschlagventil hauptsächlich unterteilt werden (drehend entlang die Mitte).
| Entwurf und Fertigung | API 594 |
| Vertraulich | ASME/ANSI B16.1 |
| Flansch-Ende | ASME/ANSI B16.5 |
| Inspektion | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (Zoll) | L (Millimeter) | D (Millimeter) | D2 (Millimeter) | D3 (Millimeter) | NPS (Zoll) | L (Millimeter) | D (Millimeter) | D2 (Millimeter) | D3 (Millimeter) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 beide Enden des Ventildurchganges muss blockiert werden und es gibt einen trockenen und gelüfteten Raum. Wenn er für eine lange Zeit gespeichert wird, wird der Rostschutz häufig überprüft.
2 vor Installation, wird das Ventil gesäubert und die Defekte, die während des Transportes verursacht werden, werden beseitigt.
3 während der Installation, sorgfältig überprüfen, ob die Kennzeichen und die Nummernschilder auf dem Ventil die Gebrauchsbedingungen erfüllen.
4 das Ventil ist auf die horizontale Rohrleitung mit dem Ventildeckel aufwärts installiert.
1. Machen Sie das Rückschlagventil-Bärngewicht nicht in Vorbereitung. Das große Rückschlagventil sollte unabhängig gestützt werden, um zu verhindern, dass es durch den Druck beeinflußt, der durch das Rohrsystem erzeugt wird.
2. Während der Installation Lohnaufmerksamkeit, die die Richtung des mittleren Flusses mit der Pfeilrichtung des Ventilkörpers in Einklang ist.
3. Aufzugart vertikale DiskettenRückschlagventile ist auf vertikale Rohre installiert.
4. Heben Sie Art an, die horizontales DiskettenRückschlagventil auf horizontale Rohrleitung installiert ist
