Produktdetails:
Zahlung und Versand AGB:
|

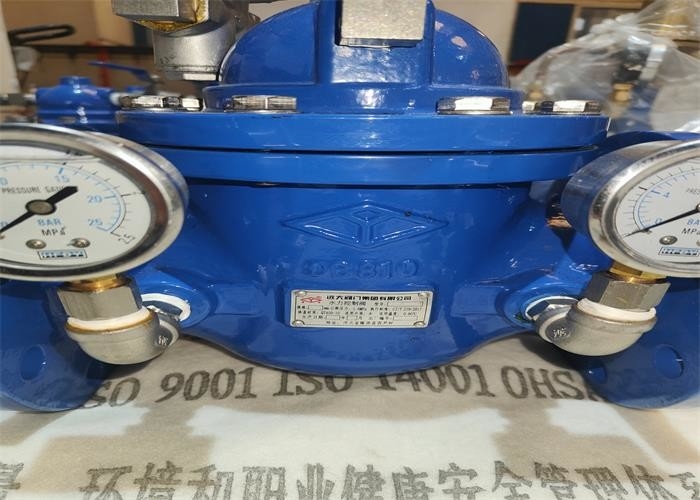

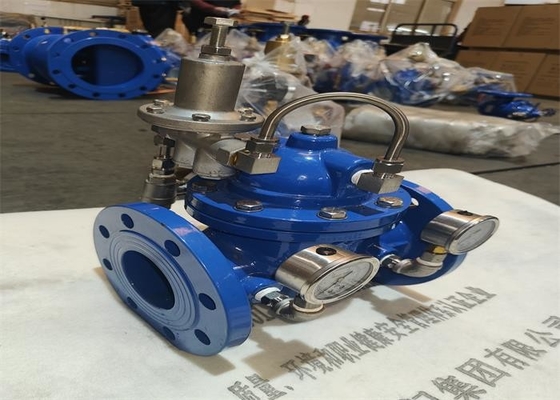

| Produkt-Name: | Wasserwirtschafts-Ventil | Körper-Material: | Duktiles Eisen |
|---|---|---|---|
| Druck: | 1,6 MPa | Funktion: | Regler unter vermindertem Druck |
| Farbe: | Blau | Medium: | Wasser |
| Temperatur: | ≤80℃ | Verbindungsrohrmaterial: | Messing |
| Markieren: | Duktiles Eisen-Druckregler-Ventil,Ventil des Druckregler-1.6mpa,Wasserwirtschafts-Ventil unter vermindertem Druck |
||
Ventil EINLASS P1 BETRITT die LEITSTELLE des MAIN VENTILS DURCH den KATHETER UND das NADELVENTIL 19 (SEHEN Sie BAU-ZEICHNUNG) UND STELLT RICHTUNG her
Unter dem Druck P3. Der Ausgangsdruck P2 fungiert unter der Membran von Regelventil 13 durch den Katheter und ist gegenüber dem stabilisierten Frühling des Regelventils
Widerstand. Wenn der Ausgangsdruck P2 den Sollwert des Regelventilfrühlinges übersteigt, ist das Regelventil geschlossen, und die Wasserausscheidung in der Leitstelle ist 0.
Wenn der VARIABLE DRUCK P3 das MAXIMUM ERREICHT, DRÜCKT die MAIN DISKETTE SEAT zusammen, SCHLIESST der DRUCKREGLER UND die ABWÄRTS GERICHTETEN DRUCKABFÄLLE. Wenn der Export
Wenn der Druck P2 kleiner als der Sollwert des Regelventilfrühlinges ist, ist das Regelventil geöffnet, und das Druckwasser in der Leitstelle überschreitet durch das Regelventil
9. Entladung zum Ventilausgang. Wegen der kleinen Öffnung des Nadelventils, ist die Entladungsgeschwindigkeit in der Leitstelle größer als die Druckwasser-Anreicherungsgeschwindigkeit am Einlass.
So wird der Druck P3 in der Steuerkammer verringert, und der Einlassdruck P1 unter dem Hauptventilteller 5 wird immer, den Hauptventilteller zu stützen angewendet
Zu das Druckminderventil öffnen und den Austrittsdruck erhöhen. In der stabilen Regelung ist die Entladungsrate der Rehydrierungsrate gleich,
Die Hauptventilhafenöffnung ist unverändert, und der Austrittsdruck ist stabil.
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0MPA | 1.6MPA | 2.5MPA | Druck |
| 1.5MPA | 2.4MPA | 3.75MPA | Körperprüfungsdruck |
| 1.1MPA | 1.76MPA | 2.75MPA | Dichtungsprüfungsdruck |
| 0.09-0.8MPA | 0.1-1.2MPA | 0.15-1.6MPA | Justierbare Strecke des Ausgangsdrucks |
| ≤80℃ | passende Temperatur | ||
| Wasser | passendes Medium | ||
Der Ventilkörper nimmt den ganzen Kanalstromlinienentwurf an, Widerstand Widerstände ist klein, Fluss, Dichtwirkung ist gut, im Getriebemodus annahm die hydraulische Operation, d.h. justieren der Gebrauch von Wasserdruck in Vorbereitung, den Hauptventilteller auf und ab Bewegung, Regelventilöffnung automatisch zu betreiben, den Austrittsdruck. Behalten Sie den Austrittsdruck mit dem Druck bei, der bis zum dem Regelventilfrühling eingestellt wird. Wenn der Austrittsdruck den Sollwert übersteigt, garantiert das Druckminderventil automatisch nah an, dass der Ausgangsdruck unverändert ist. Das Produkt ist das ideale Produkt für inländische Wasserversorgung, Löschwasser und Brauchwasserversorgungssystem
