Produktdetails:
Zahlung und Versand AGB:
|

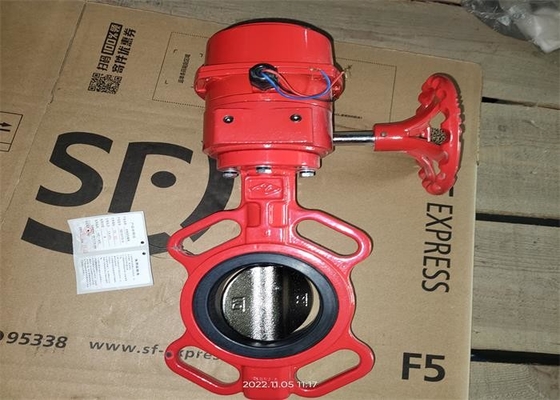

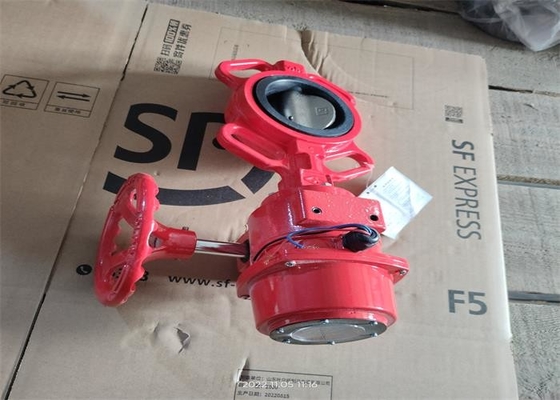

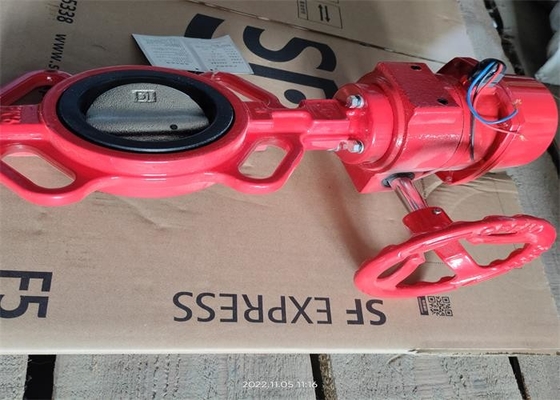

| Produkt-Name: | Feuerschutz-Ventile | Körper-Material: | Sphäroguss |
|---|---|---|---|
| Ventil-Name: | Absperrklappe | Arbeits-tempreature: | ≤80℃ |
| Funktionsdruck: | mpa 1,6 | Schließen Sie Art an: | WAFER |
| Geeignetes Medium: | Wasser | Körperfarbe: | Rote Farbe |
| Markieren: | 80mm Oblaten-Drosselventil,duktiles Eisenoblaten-Drosselventil,80mm Feuerschutzventile |
||
Das Ventil kann im Trinkwassersystem des städtischen Rohrnetzes, im Warmwasserbereitungsheizsystem, im Bau und in anderen Industrien weitverbreitet sein. Es kann das Medium nicht nur schnell anschließen oder abschneiden, aber den mittleren Fluss auch schnell justieren. Das Ventil kann auf der Rohrleitung oder der Ausrüstung des nicht ätzenden Mediums benutzt werden, um den Fluss abzufangen, anzuschließen und zu regulieren.
Wenn der Griff des Ventils durch ° 90 gedreht wird, dreht sich die Ventilwelle auch. Die Ventilantriebswellen die Drosselklappe zum sich zu drehen, um sich zu öffnen oder nah. Die Skala und das Grifftreffen, zum des Flusses zu justieren
| Art | DN | Ф | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Teil-Name | Teilmaterial |
| Körper | Duktiles Eisen |
| Seat | Duktiles iron+EPDM |
| Diskette | Duktiles Eisen |
| Stamm | Kohlenstoffstahl, SS |
1. Die strukturellen Maße stimmen mit GB/T12221, mit Bändchen-, leichter und einfacheroperation überein.
2. Die Struktur nimmt eine Halbwellestruktur an, die beim Funktionieren schnell geöffnet sein kann bei ° 90; Die Diskettenplatte hat hochfesten, großen Strömungsquerschnitt, kleinen gegenwärtigen Widerstand und Energieeinsparung.
3. Das Medium kann beide Seiten des FlanschDrosselventils in jeder möglicher Richtung durchfließen, um den Zweck der Verbindung zu erzielen oder abzuschneiden.
1. Das Ventil ist auf die Rohrleitung für das Öffnen und das Schließen installiert und kann für Regelung und das Drosseln auch verwendet werden.
2. Das Ventil kann in jede mögliche Richtung installiert sein.
3. Säubern Sie den Rohr- und Ventilhohlraum vor Installation.
4. Das Ventil ist von der großen externen Kraft nach Installation frei.
5. Das Ventil ist auf die Rohrleitung installiert, die für eine lange Zeit geschlossen worden ist, und sie sollte regelmäßig geöffnet sein und geschlossen werden.
6. Wenn die lokale minimale Temperatur niedriger als ℃ 4 ist, wird Wärmedämmungsschutz durchgeführt; Als das Endenventil werden das Spurrohr oder die Jacke benutzt, damit die Heizung die Rohrwandtemperatur am Sein niedriger als 0 ℃ verhindert.
7. Es wird ausschließlich verboten, um es auf der Rohrleitung zu installieren und zu verwenden, die abhängig von Erschütterung oder schneller Änderung der mittleren Temperatur ist.
8. Die Betriebsbedingungen sind mit den Anforderungen in der Leistungsspezifikation in Einklang
