| Produktname: | Feuerschutz-Ventile | Energie: | Wurm |
|---|---|---|---|
| Verbindung: | Einbauschlitz | Dichtung: | NBR /EPDM |
| Funktionsdruck: | 1.0~1.6mpa | Temperatur: | 0~80℃ |
| Medium: | Wasser | Farbe: | Rot |
| Markieren: | Duktiles Eisen-gerilltes Drosselventil,Wurm-gerilltes Drosselventil,Einbauschlitz-Wurm-Gang-Drosselventil |
||

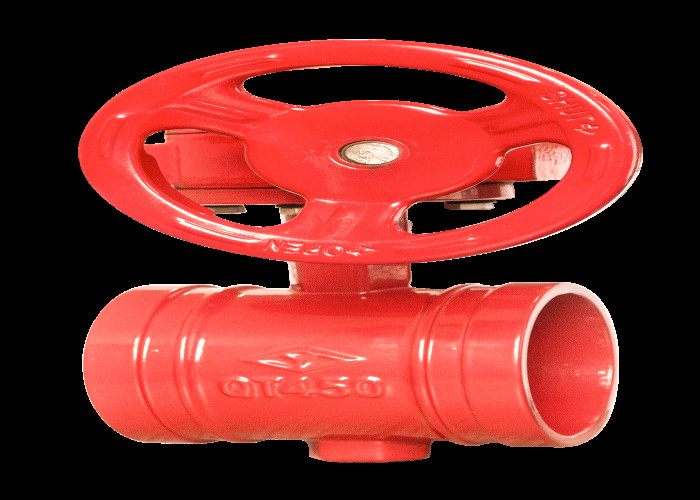

Das gerillte Drosselventil nimmt Wurmgang und -Schneckengetriebe an, und dann dreht sich der Nocken, um den Kontakt auf dem Signalgerät entsprechend der vorbestimmten Position zu drücken oder freizugeben, und die entsprechenden elektrischen Signale "ON" und "OFF" sind der Ertrag, zum der Öffnung anzuzeigen und schließender Status des Drosselventils. Gerillte Drosselventile werden in gerillte des Griffs Drosselventile der Drosselventile und gerillte der Turbine unterteilt.
| DN | L | L1 | L2 | ф | ф1 | H | c |
| 65 | 103±2 | 14,5 | 9,5 | 71,6 | 76 | 178 | 200 |
| 80 | 103±2 | 14,5 | 9,5 | 84,6 | 89 | 202 | 245 |
| 100 | 118±2 | 16 | 9,5 | 109,6 | 114 | 222 | 280 |
| 125 | 128±2 | 16 | 9,5 | 135,6 | 140 | 233 | 280 |
| 150 | 150±2 | 16 | 9,5 | 160,6 | 165 | 257 | 280 |
| 1200 | 188±2 | 19 | 13 | 214 | 219 | 295 | 320 |
| Körper | Duktiles Eisen |
| Diskette | Duktiles Eisen /ss |
| Stamm | SS |
| Griff | Stahl |
| Sitz | EPDM/NBR |
| Nenndruck | 1.6mpa |
| Shell-Test | mpa 2,4 (Wasser) |
| Robben-Test | 0.6mpa (Gas) |
| Robben-Test | mpa 1,76 (Wasser) |
| Passende Temperatur | ≤80℃ |
| Passendes Medium | Wasser |
| Drosselklappeecke | 90° |
