Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Wafer-Absperrklappe | Standard: | GB/T, chinesischer Standard |
|---|---|---|---|
| Verbindung: | Flansch/Wafer,Wafer | Sitzmaterial: | SS, Stahl |
| Druck: | Mittlerer Druck, niedriger Druck | Rabatt: | Kohlenstoffstahl |
| Körpermaterial: | Kohlenstoffstahl, Stahl | Farbe: | Angepasst |
| Markieren: | 1,6 MPa-Wafer-Absperrklappe,150-mm-Wafer-Absperrklappe |
||

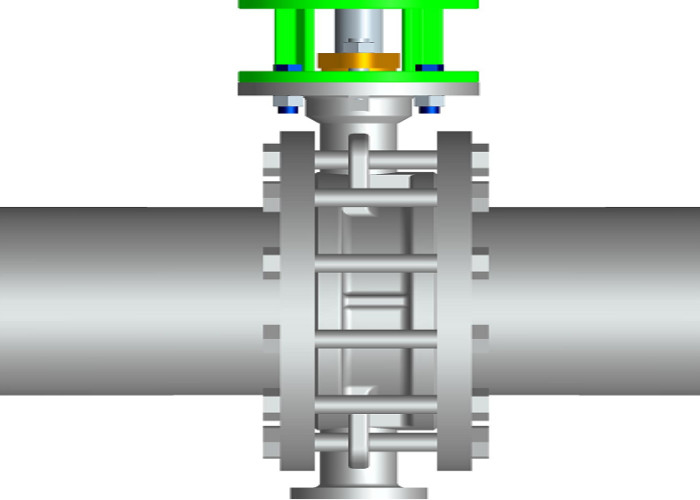

Das Drosselklappenventil mit Griff ist einfach aufgebaut, klein und leicht und besteht nur aus wenigen Teilen.Und muss nur um 90 ° gedreht werden, kann schnell geöffnet und geschlossen werden, einfache Bedienung, und das Ventil hat gute Flüssigkeitssteuereigenschaften.Wenn sich die Absperrklappe in der vollständig geöffneten Position befindet, ist die Dicke der Absperrklappe der einzige Widerstand, wenn das Medium durch den Ventilkörper fließt, sodass der vom Ventil erzeugte Druckabfall gering ist, sodass es bessere Durchflussregeleigenschaften aufweist.
Es besteht aus Ventilkörper, Scheibe, Halterung, Ventilschaft, elektrischem Gerät, Dichtring und so weiter
| Typ |
Größe |
L | H | H1 | EIN1 | B1 | 16 kg | 25 kg | ||
| D1 | Z-Φd | D1 | Z-Φd | |||||||
|
D373H -16C/25 |
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-Φ18 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-Φ18 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-Φ18 | 190 | 8-Φ22 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-Φ18 | 220 | 8-Φ26 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-Φ22 | 250 | 8-Φ26 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 295 | 12-Φ22 | 310 | 12-Φ26 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 355 | 12-Φ26 | 370 | 12-Φ30 | |
| 300 | 114 | 283 | 825 | 380 | 420 | 410 | 12-Φ26 | 430 | 16-Φ30 | |
| 350 | 127 | 310 | 900 | 380 | 420 | 470 | 16-Φ26 | 490 | 16-Φ33 | |
| 400 | 140 | 340 | 980 | 450 | 470 | 525 | 16-Φ30 | 550 | 16-Φ36 | |
| 450 | 152 | 380 | 1030 | 480 | 490 | 585 | 20-Φ30 | 600 | 20-Φ36 | |
| 500 | 152 | 410 | 1105 | 480 | 490 | 650 | 20-Φ33 | 660 | 20-Φ36 | |
| 600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-Φ36 | 770 | 20-Φ39 | |
| 700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-Φ36 | 875 | 24-Φ42 | |
| 800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-Φ39 | 990 | 24-Φ48 | |
| 900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-Φ39 | 1090 | 28-Φ48 | |
| 1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-Φ42 | 1210 | 28-Φ55 | |
| 1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-Φ48 | 1420 | 32-Φ55 | |
| Hauptteil | Teilmaterial |
| Körper, Scheibe, Joch | WCB |
| Stengel | 2Cr13 |
| Dichtungsring | 430+Graphitasbest |
1. Das Ventil wird in einem Trockenlager aufbewahrt.Es ist strengstens verboten, es im Freien zu lagern.
2. Langzeitlagerung, regelmäßige Wartung.
3. Das Ventil ist am horizontalen oder vertikalen Rohr installiert, sollte jedoch für einen einfachen Betrieb geöffnet und geschlossen werden.
4. Vor der Installation sollte eine Druckprüfung durchgeführt werden, und die Installation kann die Anforderungen erfüllen.
5. Rohr- und Ventilhohlraum sollten vor der Installation gereinigt werden.
6. Das Ventil darf nach der Installation keinen großen äußeren Kräften ausgesetzt werden.
7. Die Durchflussrichtung des Mediums sollte bei der Installation mit der Pfeilrichtung des Ventilkörpers übereinstimmen.
8. Die Betriebsbedingungen müssen den technischen Anforderungen der Leistungsbeschreibung entsprechen.
| Mögliche Fehler | Ursache des Fehlers | Methode der Eliminierung |
| Leckage der Verpackung |
1. Ablauf oder Alterung der Füllung 2. Die Stopfbuchsschraube ist nicht festgezogen |
1. Ersetzen Sie die Verpackung 2. Ziehen Sie die Stopfbuchsenschrauben gleichmäßig an |
| Undichtigkeit der Endkappe |
1. Die Schraube ist nicht festgezogen 2. Der O-Ring ist beschädigt |
1. Ziehen Sie die Schrauben fest. 2. Ersetzen Sie den O-Ring |
| Undichtigkeit der Dichtfläche |
1. Die Einbaurichtung des Ventils stimmt nicht mit der Durchflussrichtung des Mediums überein 2. Die Abschaltung ist nicht vorhanden 3. Es gibt Kalkablagerungen auf der Dichtfläche 4. Die Dichtfläche ist beschädigt |
1. Überprüfen Sie die Installation 2. Schrauben am Antrieb nachjustieren und schließen 3. Reinigen Sie die Ablagerungen 4. Schleifen und reparieren Sie die Dichtfläche |
