Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Oblaten-Drosselventil | Körpermaterial: | Roheisen/duktiles Eisen |
|---|---|---|---|
| Energie: | behandeln Sie (Eisen) | Funktionsdruck: | 1.0-1.6Mpa (10-25bar) |
| Farbe: | BLAU, besonders angefertigt, grau | Größe: | DN50~350 |
| Verbindung: | Oblate | Diskette: | Duktiles Eisen |
| Temperatur von Medien: | 10-80℃ | Medien: | Wasser |
| Markieren: | Rostfestes duktiles Eisen-Drosselventil,Eisen-Drosselventil Pinless duktiles,Grey Butterfly Wafer Type Valve |
||

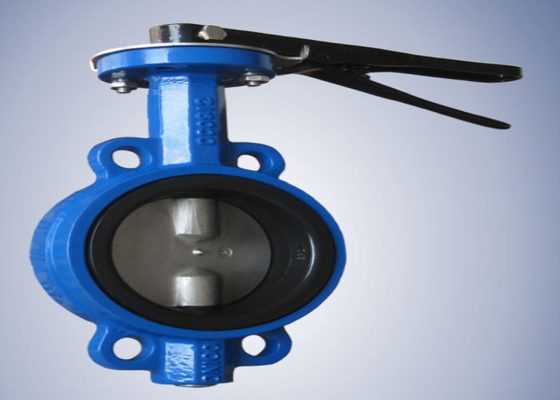

Das Oblaten-Drosselventil der Halbwelle pinless hat die Vorteile von einfachen strukturellen Eigenschaften, von Service-Leistung und von breitem Einsatzbereich. Das Produkt kann auf alles Ätzmittel und nicht Schadgas, Flüssigkeit, halb flüssige, feste Pulverrohrleitungen und Behälter in Rohöl installiert sein, chemische Industrie, Nahrung, Biomedizin, Textilindustrie, Papierindustrie, Wasserkrafttechnik, Schiffe, städtische Wasserversorgung und Entwässerung, Schmelzer, erneuerbare Ressourcen und andere Systeme und kann als Regelungs- und Schließungsausrüstung verwendet werden
1. Während der Installation stoppt der Ventilteller in der geschlossenen Position.
2. Die öffnende Position wird entsprechend dem Rotationswinkel der Drosselklappe bestätigt.
3. Für das Drosselventil mit Sicherheitsventil, muss das Oblaten-Drosselventil der Halbwelle pinless vor Öffnung geöffnet sein.
4. Die Installation wird entsprechend den Installations- und Operationsanweisungen des Herstellers durchgeführt. Das Drosselventil mit Schwergewicht wird mit einer festen Grundlage versehen
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
