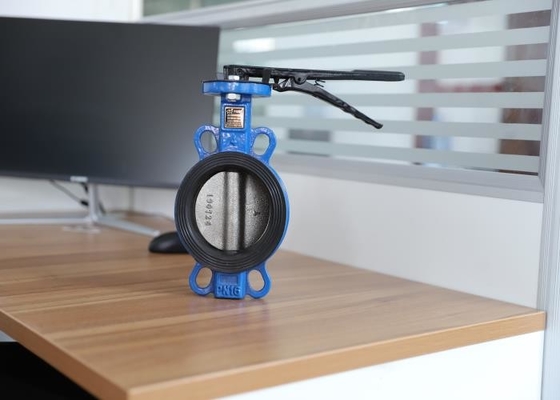

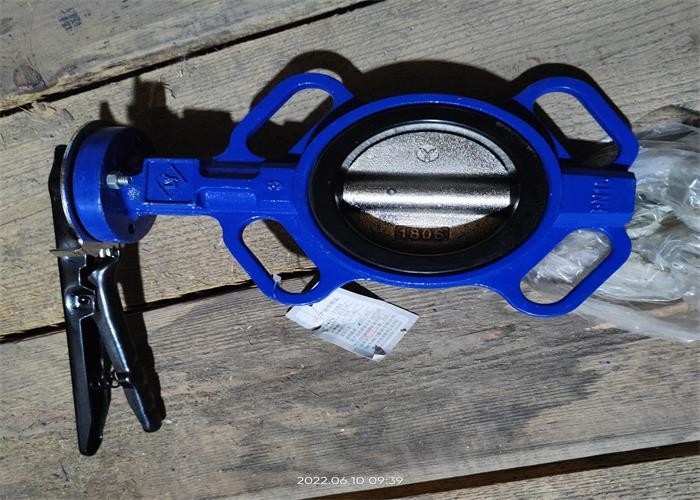

API-Standard-Gusseisenmaterial Wassermedium Wafer-Absperrklappe

Einführung

Das Drosselklappenventil mit Griff ist einfach aufgebaut, klein und leicht und besteht nur aus wenigen Teilen.Und muss nur um 90 ° gedreht werden, kann schnell geöffnet und geschlossen werden, einfache Bedienung, und das Ventil hat gute Flüssigkeitssteuereigenschaften.Wenn sich die Absperrklappe in der vollständig geöffneten Position befindet, ist die Dicke der Absperrklappe der einzige Widerstand, wenn das Medium durch den Ventilkörper fließt, sodass der vom Ventil erzeugte Druckabfall gering ist, sodass es bessere Durchflussregeleigenschaften aufweist.

Connest-Größe

Name und Material des Hauptteils

Eigenschaften des Ventils

1. Die Struktur nimmt die Halbachsenstruktur an, die 90-Grad-Operation ist schnell zu öffnen;Die Platte hat eine hohe Festigkeit, einen großen Strömungsbereich, einen geringen Strömungswiderstand und Energieeinsparung.
2. Das Medium kann von beiden Seiten des Flanschscheibenventils in jede Richtung fließen, kann den Zweck des Verbindens oder Abschneidens erreichen.
3. Design ohne Konusstiftstruktur: Die Übertragungsverbindung zwischen der Ventilwelle und der Ventilplatte nimmt die Form einer Sechskantverbindung an, die das Auslaufen und Herunterfallen der versteckten Gefahren des ursprünglichen Ventilkegelstifts der Mittellinie effektiv löst und die Ventilabdichtung erheblich verbessert Leistung und Betriebssicherheit und löst vollständig das Problem des Herunterfallens des Kegelstifts des ursprünglichen Drosselklappenventils in der Mittellinie.
4. Gute Dichtungsleistung: Da das Ventil kein Stiftdesign annimmt, löst es vollständig das Problem der Konusstiftleckage der ursprünglichen Mittelleitungsdrosselklappe;Der Ventilsitz übernimmt den integralen Vulkanisationsprozess.Zum einen wird das bei der Druckprüfung des originalen Mittelleitungsventils vorhandene Leckageproblem zwischen Ventilsitz und Gehäuse gelöst.Andererseits ist die seitliche Dichtfläche des vulkanisierten Sitzes breiter und es wurden drei O-Ring-Wasserlinien hinzugefügt, um die Abdichtung mit dem Rohrflansch zuverlässiger zu machen.Die Flanschdichtung wird eingespart.


Vorsichtsmaßnahmen

1. Das Ventil wird zum Öffnen und Schließen in die Rohrleitung eingebaut und kann auch zum Einstellen und Drosseln verwendet werden.
2. Das Ventil kann in jeder Richtung installiert werden.
3. Rohr- und Ventilhohlraum sollten vor der Installation gereinigt werden.
4. Das Ventil darf nach der Installation keinen großen äußeren Kräften ausgesetzt werden.
5. Das Ventil ist an einer lange Zeit geschlossenen Rohrleitung installiert und sollte regelmäßig geöffnet und geschlossen werden.
6. Wenn die örtliche Mindesttemperatur unter 4℃ liegt, sollte ein Isolationsschutz verwendet werden;Da das Endventil mit Rohr- oder Mantelheizung verwendet werden sollte, um zu verhindern, dass die Rohrwandtemperatur unter 0 ° C fällt.
7. Es ist strengstens verboten, die Rohrleitung unter Vibrationen oder schnellen Änderungen der mittleren Temperatur zu installieren und zu verwenden.
8. Die Betriebsbedingungen müssen den Anforderungen der Leistungsspezifikation entsprechen
