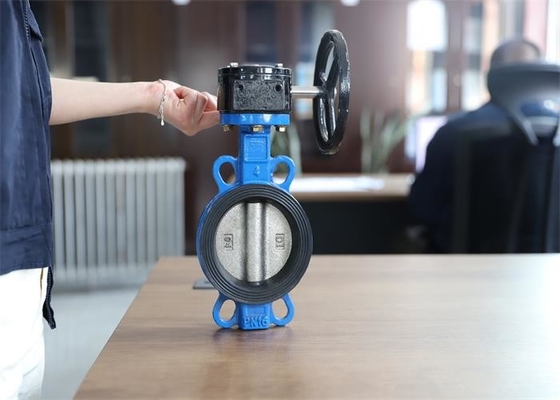

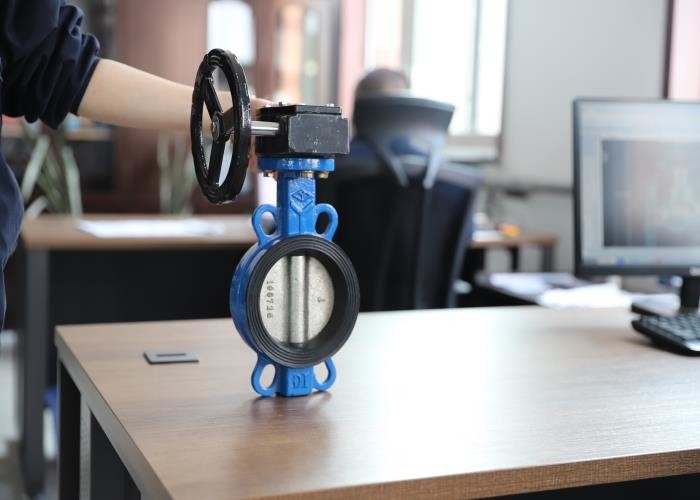

| Produktname: | Oblaten-Drosselventil | Farbe: | BLAU, besonders angefertigt |
|---|---|---|---|
| Größe: | DN50~250 | Verbindung: | Oblate |
| Medium: | Wasser | Funktions-Druck: | 1.0-1.6Mpa (10-25bar) |
| Körper-Material: | Roheisen | Energie: | Griff |
| Markieren: | Drosselventil der Oblate dn100,emdp Sitzoblaten-Drosselventil,Art Drosselventil der Oblate dn100 |
||
Dieses Ventil ist in der Wasserversorgung und Entwässerung, Gebäudefeuer und andere Systeme auf allen Arten Rohrleitungen, besonders in der Feuerrohrleitung weitverbreitet. Dieses Ventil kann verwendetes in Vorbereitung oder Ausrüstung von nicht ätzenden Medien, als das Abfangen, die Verbindung und die Regelung des Flusses sein.
| Druck | 1.0/1.6MPA |
| Größe | DN50~DN250 |
| Temperatur | ≤80℃ |
| Medium | klares Wasser |
| Entwurfsstandard | GB/T12238 |
| Vertraulicher Standard | GB/T12221 |
| Endanschlussstandard | JB/T 17241,6 |
| Prüfung | GB/T 13927 |
| Art | DN | Ф | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
1. Strukturgröße passt sich an GB/T12221 an, klein, leicht, einfach zu benützen.
2. Die Struktur nimmt Halbwellestruktur, eine 90-Grad-Operation und schnelle Öffnung an; Die Platte hat hochfesten, großen Strömungsquerschnitt, kleinen Strömungswiderstand und Energieeinsparung.
3. Das Medium kann von beiden Seiten des FlanschTellerableerventils in jede mögliche Richtung fließen, die den Zweck der Verbindung oder des Abschneidens erzielen kann.
4. Das Operationsdrehmoment ist kleine, Arbeitseinsparung und Leichtgewichtler.
5. Die Anzahl von Öffnen und schließend Experimenten ist mehr als Zehntausendzeiten, mit einem langen Leben.
5. Das komplettes Versiegeln wird erzielt und das Gasdurchsickern ist null.
1. Das Ventil ist eine Clipverbindung, das Ventil wird verfasst aus Ventilkörper, Diskettenplatte, Ventilwelle, Griff und anderen Teilen.
2. Das Ventil dreht den Griff 90°, die Ventilwelle sich dreht auch, die Ventilantriebswellen die Drosselklappe, um sich zu drehen, um sich zu öffnen oder nah, die Skala und der Griff, zum des Flusses zu justieren.
