Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Feuerschutz-Ventile | Verbindung: | Oblate |
|---|---|---|---|
| Energie: | handel | Farbe: | Rot/der Antrag des Kunden |
| Temperatur: | ≤80℃ | Druck: | 1.0~1.6mpa |
| Körpermaterial: | Eisen | Medium: | Wasser |
| Markieren: | Antikorrosions-Feuerschutz-Ventile,1.6mpa Feuerschutz-Ventile,Griff-Feuerschutz-Drosselventile |
||
Einleitung

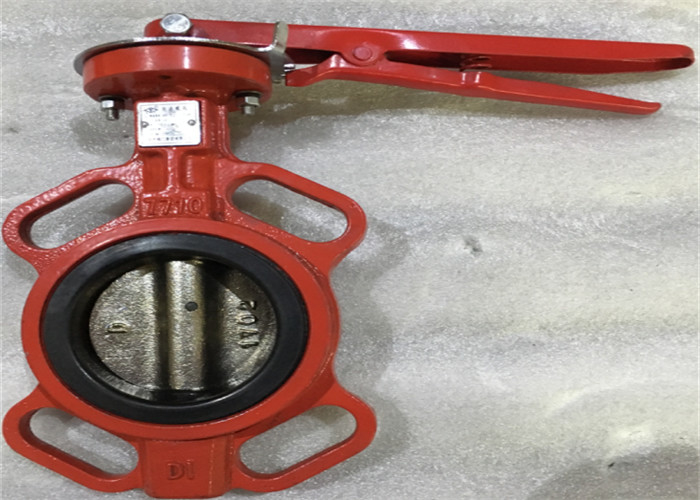

Die Drosselklappe des GriffDrosselventils ist in die Durchmesserrichtung der Rohrleitung installiert. Im zylinderförmigen Kanal des Drosselventilkörpers, dreht sich die scheibenförmige Drosselklappe um die Achse mit einem Rotationswinkel von 0 ° - ° 90. Wenn sie zu ° 90 sich dreht, ist das Ventil völlig offen. Dieses Ventil ist im Allgemeinen horizontal installiert
| DN | ф | H | L | Z-фd | B |
| DN40 | 110 | 160 | 234 | 4-ф21 | 43,00 |
| DN50 | 125 | 170 | 234,00 | 4-ф23 | 43,00 |
| DN65 | 145 | 178 | 261,00 | 4-ф23 | 46,00 |
| DN80 | 160 | 202 | 261,00 | 4-ф23 | 46,00 |
| DN100 | 180 | 222 | 259,50 | 4-ф23 | 52,00 |
| DN125 | 210 | 233 | 312,00 | 4-ф23 | 56,00 |
| DN150 | 240 | 257 | 312 | 4-ф26 | 56 |
| DN200 | 295 | 295 | 360 | 4-ф26 | 60 |
| Körper | Eisen |
| Seat | NBR |
| Diskette | Duktiles Eisen |
| Stamm | Stahledelstahl |
