Produktdetails:
Zahlung und Versand AGB:
|

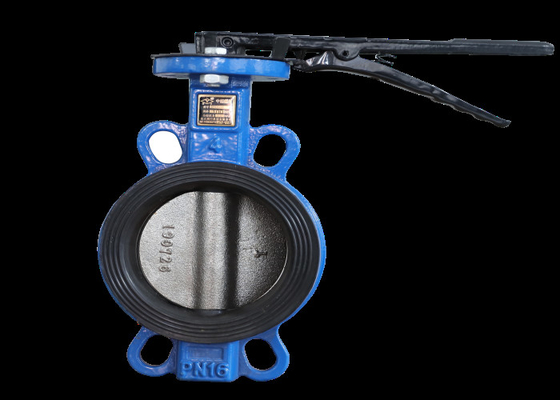

| Produktname: | Oblaten-Drosselventil | Verbindung: | Oblate |
|---|---|---|---|
| Farbe: | BLAU, besonders angefertigt | Größe: | DN40 zu DN600 |
| Funktionsdruck: | 1.0-1.6Mpa (10-25bar) | Griff: | Eisen |
| Stengel: | Edelstahl | Energie: | handel |
| Seat: | EPDM /NBR/PTFE | Körpermaterial: | Bügeln Sie,/duktiles Eisen |
| Markieren: | Pinless-Oblaten-Drosselventil,Roheisen-Oblaten-Drosselventil,Griff Pinless-Drosselventil |
||
Die Drosselklappe des OblatenDrosselventils ist in die Durchmesserrichtung der Rohrleitung installiert. Im zylinderförmigen Kanal des Drosselventilkörpers, dreht sich die scheibenförmige Drosselklappe um die Achse mit einem Rotationswinkel von 0 ° - ° 90, das die Rolle der Verkehrsregelung spielen kann. Wenn die Drosselklappe zu ° 90 sich dreht, erreicht das Ventil die maximale Öffnung. Das OblatenDrosselventil hat die Vorteile der einfachen Struktur, des Bändchens und des Leichtgewichtlers. Es wird nur aus einigen Teilen verfasst. Außerdem kann es schnell geöffnet werden und geschlossen werden, indem man ° 90 dreht, das einfach ist zu benützen. Gleichzeitig hat das Ventil gute flüssiges Steuereigenschaften.
Welches des gewöhnlichen Drosselventils und des Schiebers mit dem gleichen Nenndruck und Nenndurchmesser hat bessere Enge und ist nicht einfach zu lecken?
Die Enge des Schiebers ist besser als die des Drosselventils, aber einige Hersteller haben gutes, Leistung des Drosselventils versiegelnd.
Der Schieber hat umfangreiches und besetzt großen Raum.
Das Drosselventil hat Bändchen und kleinen Raum.
Die spezifische Auswahl sollte die Temperatur des Mediums, der Dichtung und des Verpackens des Ventils auch betrachten.
Drosselventile mit dem Nenndurchmesser, der als 50 größer ist, werden in der Spezifikation spezifiziert.
Das leistungsstarke manuelle Drosselventil nimmt einen doppelten Exzentriker und eine elliptische versiegelnde Struktur des speziellen geneigten Kegels an. Das Gebrauchsmuster löst den Nachteil, dass die Dichtfläche des traditionellen Exzenterdrosselventils noch in der Schleifkontaktreibung zum Zeitpunkt des Öffnens und des Schließens von 0 ° ist | ° 10, verwirklicht den Effekt, dass die Dichtfläche der Drosselklappe zum Zeitpunkt der Öffnung getrennt wird, und die Dichtwirkung ist zum Zeitpunkt des schließend Kontaktes geschlossen, um die Nutzungsdauer auszudehnen und die beste versiegelnde Leistung zu erzielen.
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
