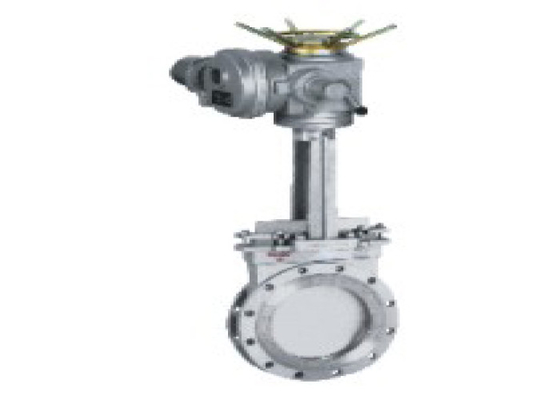

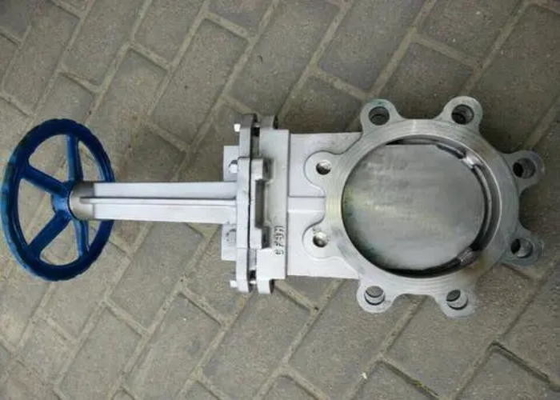

Druck-Kohlenstoffstahlgröße 2" JIS PN1.0/PN1.6 - 12" Messer-Schieber

Einleitung

Messerschieber ist alias Messerschieber, Messerschieber, Schlammventil und Schlammventil. Sein Öffnen und schließend Teile sind Tor. Die Bewegungsrichtung des Tors ist zur flüssigen Richtung senkrecht. Das Medium wird durch das Messerschneidetor abgeschnitten, das Fasermaterialien schneiden kann. Das Tor hat zwei Dichtflächen. Die zwei Dichtflächen der allgemein verwendetsten Torplatten-Ventilform ein Keil. Der Keilwinkel schwankt mit den Ventilparametern, ° normalerweise 5, das Tor des Keilmesserschiebers kann in ein Ganzes gemacht werden, das steifen Schieber genannt wird; Er kann in ein RAM auch gemacht werden, das geringfügige Deformation produzieren kann, um sein manufacturability zu verbessern und die Abweichung des Winkels der Dichtfläche im Verarbeitungsprozeß wieder gutzumachen. Diese Art von RAM wird elastisches RAM genannt. Tatsächlich gibt es keine Kammer im Ventilkörper. Das Tor steigt und fällt in die Führungschienenut und wird fest auf die Dichtung durch den Ansatz an der Unterseite gedrückt. Wenn es notwendig ist, hohe mittlere Enge zu erzielen, kann die O-förmige versiegelnde Dichtung vorgewählt werden, Zweiwegdichtung zu verwirklichen. Messerschieber hat den kleinen Installationsraum, niedrigen Arbeitsdruck, die nicht einfach sind, Diverses und niedrigen Preis anzusammeln.

Wenn der Messerschieber geschlossen ist, kann die Dichtfläche nur durch den Mitteldruck versiegelt werden, d.h. kann die Dichtfläche des Schiebers zur Dichtung auf der anderen Seite durch den Mitteldruck gedrückt werden, die Dichtung der Dichtfläche sicherzustellen, die selbstdichtend ist. Den meisten Schiebern werden versiegelt gezwungen, d.h. wenn das Ventil geschlossen ist, sollte der Schieber zur Dichtung durch externe Kraft gezwungen werden, um die Dichtung der Dichtfläche sicherzustellen. Diese Art des Ventils ist im Allgemeinen installiertes vertikal in Vorbereitung.

Fahren des Modus des Messerschiebers: Handbuch, Kettenrad, elektrisches, pneumatisches, hydraulisches, Kegelradgetriebe, elektrische Steuerung, hydraulisch und pneumatisch. Messerschieberform: steigender Stamm und nicht steigender Stamm. Messerschiebermaterial: Roheisen, gegossener Stahl, Kohlenstoffstahl, Edelstahl, Fluorfutter, etc.

Messerschieberdichtung: harte Dichtung, weiche Dichtung, einseitige Dichtung, doppelseitige Dichtung und andere Materialien.

Mit den Vorteilen des Bändchens, der kleinen Strömungswiderstand-, leichten, einfacheninstallation und der Zerlegung, löst der ultradünne Messerschieber vollständig die schwierigen Probleme des großen Strömungswiderstandes, Schwergewichts-, schwierige Installation und große Bodenfläche des gewöhnlichen Schiebers, flacher Schieber, Kugelventil, Absperrventil, Regelventil und Drosselventil. Nach dem Auftauchen des Messerschiebers, sind viele allgemeinen Abkürzungsventile und Regelventile ersetzt worden. Der größte Verbrauch der Welt von Messerschiebern ist die Vereinigten Staaten und das Japan

Verwendung:

Dieses Ventil wird weit an den Rohrleitungen wie Wasserversorgung angewendet und Entwässerung, Bau, Öl, chemicalindustry, Kohlengas (Erdgas), Nahrung, Medizin, Kraftwerk, Atomkraftwerk und städtischer Verschmutzungsentladung etcfor Zweck der Justage oder des Schnitts des Flusses enthält verschiedenes Medium, wie starkes Körnchen, klebrige Flüssigkeit und sich hin- und herbewegende Verseuchung etc.

Struktur

Maße

Installations- und Operationsanweisungen

1. Bevor die Installation des Messerschiebers, überprüfen, wird der Ventilhohlraum und die Dichtfläche und kein Schmutz oder Sand haften lassen;

2. Bolzen an allen Verbindungsteilen werden gleichmäßig festgezogen;

3. Prüfen Sie, ob die verpackenden Teile angefordert werden zusammengedrückt zu werden, um die Enge der Verpackung und die flexible Öffnung des RAMs sicherzustellen;

4. Vor der Installierung des Ventils, muss der Benutzer das Ventilmodell, Verbindungsgröße überprüfen und die mittlere Strömungsrichtung beachten, um Übereinstimmung mit den Ventilanforderungen sicherzustellen;

5. Wenn er das Ventil installiert, muss der Benutzer den notwendigen Raum für das Ventilfahren aufheben;

6. Die Verdrahtung des treibenden Gerätes muss entsprechend dem Schaltplan durchgeführt werden;

7. Der Messerschieber muss regelmäßig instand gehalten werden. Er wird nicht nach Belieben zusammenstoßen und zusammendrücken lassen, damit, die Dichtung nicht zu beeinflussen.

Halten Sie instand

1. Das Handrad, der Griff und der Getriebemechanismus werden nicht für das Anheben benutzt werden lassen, und Zusammenstoß wird ausschließlich verboten.

2. Doppelte Schieber sind vertikal installiert (d.h. ist der Ventilschaft in der vertikalen Position und das Handrad ist an der Spitze).

3. Der Schieber mit Sicherheitsventil öffnet das Sicherheitsventil vor Öffnung (die Druckdifferenz am Einlass und am Ausgang balancieren und die öffnende Kraft verringern).

4. Der Schieber mit Getriebemechanismus ist entsprechend den Bestimmungen des ProduktBenutzerhandbuchs installiert.

5. Wenn das Ventil häufig geöffnet und geschlossen ist, schmieren Sie es mindestens einmal im Monat
