Produktdetails:
Zahlung und Versand AGB:
|
| Anschlussgröße: | 200/250/300/350mm | Nenndruck: | 1,0/1,6 MPa |
|---|---|---|---|
| Treiber: | Handrad | Art: | Absperrklappe |
| Verbindungsstück: | Flansch | Modellnummer: | D341X-10/16Q |
| Körper: | Roheisen | Sitz: | NBR |
| Verwendung: | Sauberes Wasser | Temp.: | -10℃~80℃ |
| Standard: | GB12238 | Besonders angefertigt: | SOEM-ODM |
| Markieren: | knötenförmiges Roheisen flanschte Drosselventil,1mpa flanschte Drosselventil,dn300 flanschte Drosselventil |
||

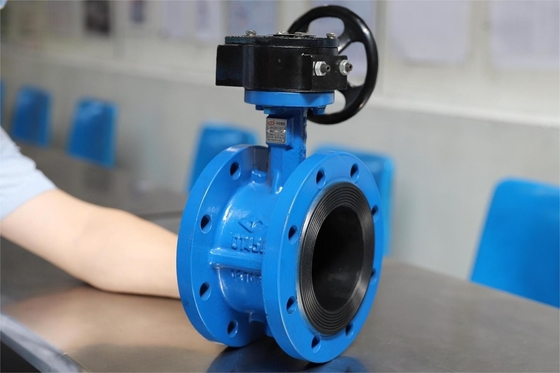

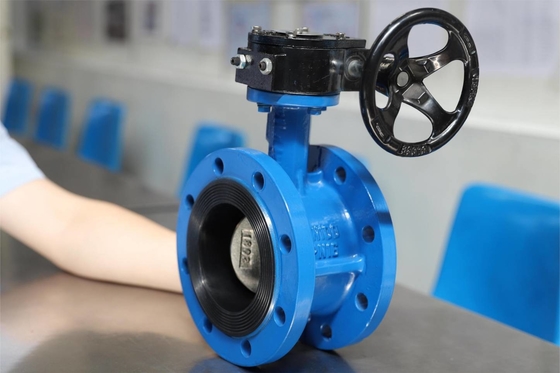

Angeflanschtes Drosselventil, als Komponente, die benutzt wird, um Ein-Aus- und Steuerung des Datenflusses des Rohrleitungssystems zu verwirklichen, ist auf vielen Gebieten wie Erdöl, chemischer Industrie, Metallurgie, Wasserkraft, etc. weitverbreitet gewesen.
Das Ventil ist einfach, fest in versiegelnder Leistung und lang im Einsatz in Leben zu benützen; Es kann verwendet werden, um die Strömungsgeschwindigkeit schnell abzuschneiden oder zu justieren. Es ist für die Gelegenheiten passend, die zuverlässige Dichtung und gute Anpassungseigenschaften erfordern.
Der Gebrauch von Gummisitzdichtung macht es passend für niedrigere Temperatur und Druck, im Allgemeinen nicht mehr als 80℃ und nicht mehr als PN10, aber macht es auch haben sehr ausgezeichnete versiegelnde Leistung. Deshalb ist es für normale Temperaturflüssigkeit am passendsten.
|
Modell |
PN (MPa) |
Berstdruck (MPa) |
Medien Temp. |
Anwendbare Medien |
|
|
Stärke (Wasser) |
Dichtung (Wasser) |
||||
|
D341X-10 |
1,0 |
1,5 |
1,1 |
≤80℃ |
Wasser |
|
D341X-16Q |
1,6 |
2,4 |
1,76 |
≤80℃ |
Wasser |
Ventilkörper: Grau warf iron+NBR, knötenförmige Form iron+NBR
Drosselklappe: QT450-10
Ventilspindel: 45
D-artiger Dichtungsring: NBR+EPDM
| Modell | DN | Größe | ||||
| Millimeter | D | D1 (PN10) | Z-φd | L | BF | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
Das ※, das mit anderen Ventilen des gleichen Spezifikations- und Druckgrades, das angeflanschte Drosselventil verglichen wird, hat die Vorteile der kurzen Strukturlängen-, kleiner, leichter und einfacherstruktur.
※ Schnelle Öffnung und schließend, einfache Operation und können für das schnelle Öffnen und das Schließen von Ventilen verwendet werden.
※ Hat es stabilisierte Funktion des guten Flusses und schließende Enge, lange Nutzungsdauer und kann als Regelventil verwendet werden.
※ Ist es passend für Ventile mit großem Durchmeser und in den großen Wasserversorgungs- und Entwässerungsrohrleitungen weitverbreitet.
Wenn nicht verwendet, sollte es in einen trockenen und gelüfteten Raum gelegt werden, und beide Enden sollten mit Schutzabdeckungen umfasst werden, um zu garantieren, dass der innere Hohlraum des Ventils sauber ist.
Wenn es draußen für Verwahrung gespeichert wird, sollte es, nicht in Verbindung mit dem Boden, und mit Plastikfilm für Schutz bedeckt werden gestützt werden.
Wenn das Ventil, das für eine lange Zeit gespeichert wird, wiederverwendet wird, fügen Kontrolle, ob die Verpackung ausfällt und Schmieröl jedem drehenden Fach hinzu.
Während des Gebrauches sollte das Ventil regelmäßig überprüft werden, um seinen normalen Gebrauch, einschließlich die Ventilverpackungsüberwurfmutter regelmäßig festziehen sicherzustellen, um die Ventilschaftsabnutzung zu kompensieren.
Das Ventil muss innerhalb des Zeitraums des spezifizierten Services, einschließlich Ersatz der Dichtung, der Verpackung, des Dichtungsringes, des Balls (wie erforderlich) und anderer versiegelnder Paare benutzt werden und instand gehalten werden.
Den Arbeitsbereich des Ventils halten, säubern Sie kann die Nutzungsdauer des Ventils ausdehnen.
Treten Sie mit uns, Ihnen kann OEM-/ODMkundenbezogenheitsservice erhalten in Verbindung.
Sie können alle Arten Ventile mit Entwurf und Herstellungsstandards hier, wie ANSI, API, LÄRM, BS, JIS und GOST erhalten.
Für Produkte mit vorhandenen Formen, sind 10 Tonnen für Auftrag verfügbar. Für weniger als 10 Tonnen können wir Produktion mit anderen Aufträgen kombinieren.
Wenn Sie spezielle Anforderungen und große Aufträge haben, können wir neue Formen und Erzeugnis öffnen.
Regelmäßige Produkte können direkt vom Vorrat versendet werden. Proben können vor Versand zur Verfügung gestellt werden.
Ansprechpartner: Ms. Ada Chen
