Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Angeflanschtes Drosselventil | Druck: | 0.6/1.0/1.6 mpa |
|---|---|---|---|
| Körpermaterial: | WCB; gegossener Stahl | schließen Sie an: | Flanschende |
| Größe: | DN50 zu DN1000 | Farbe: | Kundenantrag |
| Art: | Dreifacher Exzentriker | Ring: | Gummi |
| Temperatur: | ℃ -29 bis 120 | Medium: | Wasserdampföl |
| Markieren: | Teleskopisches angeflanschtes Drosselventil,Geworfenes angeflanschtes Stahldrosselventil,WCB warf Stahldrosselventil |
||
Es wird angewendet, um sich zu öffnen und zu schließen oder, den Fluss des Wassers, des Stammes und der Ölpipeline justierend. Es kann die Expansion und die Kontraktion des pipline auch verringern, das durch Temperaturänderung verursachte, und macht sie ist bequem für das repacing und repariring Ventil.
| Körper | WCB |
| Teleskopischer Ärmel | 25# |
| O-Ring | Gummi |
| Ring | 430+XB450/PTFE/NBR |
| Diskette | Q235 /WCB |
| Stamm | 2Cr13 |
| Dichtung | Flexibler Graphit |
| Klammer | WCB |
| Druck | Winkel | Oberteiltest | Robbentest | Temperatur | Medium | |
| SD343H-6C | 0,6 | 90° | 0,9 | 0,66 | -29 zu 170℃ | Wasserdampföl |
| SD343F-10C | 1,0 | 90° | 1,5 | 1,1 | -29 zu 150℃ | Wasserdampföl |
| SD343X-16C | 1,6 | 90° | 2,4 | 1,76 | -10 zu 800℃ | Wasser |

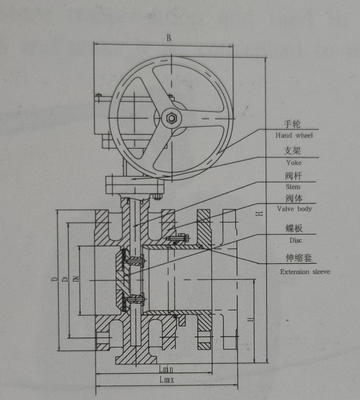

| DN | Maß | 0.6MPa | 1,0 MPa | 1.6MPa | ||||||||||||||||
| Millimeter | Lmin | Lmax | Entwurfslänge | H (0.6/1.0mpa) | H (1.6mpa) | H1 | B | D | D1 | BF | Z-фd | D | D1 | BF | Z-фd | D | D1 | BF | Z-4>d | |
| 50 | 138 | 168 | 153 | 82,5 | - | 350 | 180 | 200 | 140 | 110 | 20-2 | 4-ф14 | 165 | 125 | 20-2 | 4-ф18 | 165 | 125 | 20-2 | 4-ф18 |
| 65 | 153 | 183 | 168 | 92,5 | - | 370 | 180 | 200 | 160 | 130 | 20-2 | 4-ф14 | 185 | 145 | 20-2 | 4-ф18 | 185 | 145 | 20-2 | 4-ф18 |
| 80 | 163 | 193 | 178 | 100 | - | 380 | 180 | 200 | 190 | 150 | 20-2 | 4-ф18 | 200 | 160 | 20-2 | 8-ф18 | 200 | 160 | 20-2 | 8-ф18 |
| 100 | 185 | 225 | 205 | 110 | - | 420 | 180 | 200 | 210 | 170 | 22-2 | 4-ф18 | 220 | 180 | 22-2 | 8-ф18 | 220 | 180 | 22-2 | 8-ф18 |
| 125 | 195 | 235 | 215 | 125 | - | 460 | 180 | 200 | 240 | 200 | 22-2 | 8-ф18 | 250 | 210 | 22-2 | 8-ф18 | 250 | 210 | 22-2 | 8-ф18 |
| 150 | 195 | 235 | 215 | 155 | - | 555 | 270 | 280 | 265 | 225 | 24-2 | 8-ф18 | 285 | 240 | 24-2 | 8-ф22 | 285 | 240 | 24-2 | 8-ф22 |
| 200 | 215 | 265 | 240 | 182 | - | 605 | 270 | 280 | 320 | 280 | 24-2 | 8-ф18 | 340 | 295 | 24-2 | 8-ф22 | 340 | 295 | 24-2 | 12-ф22 |
| 250 | 235 | 285 | 260 | 217 | - | 680 | 270 | 280 | 375 | 335 | 26-2 | 12-ф18 | 395 | 350 | 26-2 | 12-ф22 | 405 | 355 | 26-2 | 12-ф26 |
| 300 | 255 | 305 | 280 | 245 | - | 800 | 380 | 420 | 440 | 395 | 26-2 | 12-ф22 | 445 | 400 | 26-2 | 12-ф22 | 460 | 410 | 28-2 | 12-ф26 |
| 350 | 275 | 325 | 300 | 275 | - | 835 | 380 | 420 | 490 | 445 | 26-2 | 12-ф22 | 505 | 460 | 26-2 | 16-ф22 | 520 | 470 | 30-2 | 16-ф26 |
| 400 | 285 | 345 | 315 | 355 | - | 915 | 450 | 470 | 540 | 495 | 26-2 | 16-ф22 | 565 | 515 | 26-2 | 16-ф26 | 580 | 525 | 32-2 | 16-ф30 |
| 450 | 310 | 370 | 340 | 386 | - | 930 | 450 | 470 | 595 | 550 | 28-2 | 16-ф22 | 615 | 565 | 28-2 | 20-ф26 | 640 | 585 | 34-4 | 20-ф30 |
| 500 | 320 | 380 | 350 | 403 | - | 1020 | 480 | 490 | 645 | 600 | 28-2 | 20-ф22 | 670 | 620 | 28-2 | 20-ф26 | 715 | 650 | 36-4 | 20-ф33 |
| 600 | 365 | 425 | 395 | 499 | - | 1225 | 640 | 660 | 755 | 705 | 34-2 | 20-ф26 | 780 | 725 | 34-2 | 20-ф30 | 840 | 770 | 38-5 | 20-ф36 |
| 700 | 395 | 465 | 430 | 536 | - | 1355 | 640 | 660 | 860 | 810 | 34-5 | 24-ф26 | 895 | 840 | 34-5 | 24-ф30 | 910 | 840 | 40-5 | 24-ф36 |
| 800 | 430 | 510 | 470 | 619 | - | 1470 | 640 | 660 | 975 | 920 | 36-5 | 24-ф30 | 1015 | 950 | 36-5 | 24-ф33 | 1025 | 950 | 42-5 | 24-ф39 |
| 900 | 480 | 580 | 530 | 624 | 667 | 1554 | 850 | 900 | 1075 | 1020 | 38-5 | 24-ф30 | 1115 | 1050 | 38-5 | 28-ф33 | 1125 | 1050 | 44-5 | 28-ф39 |
| 1000 | 530 | 630 | 580 | 693 | 727 | 1795 | 850 | 900 | 1175 | 1120 | 38-5 | 28-ф30 | 1230 | 1160 | 38-5 | 28-ф36 | 1255 | 1170 | 46-5 | 28-ф42 |
