Produktdetails:
Zahlung und Versand AGB:
|
| Ventilkörper: | Gusseisen+NRB | DN: | 4, 5, 6 Zoll |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Art: | Absperrklappe |
| Übertragungsmethode: | Handrad | Gemeinsames Formular: | Flansch |
| Besonders angefertigt: | Soem | Anwendung: | Wasser |
| Anwendbare Temperatur: | ≤80℃ | Fertigungsstandard: | GB12238 |
| Markieren: | ausgekleidetes angeflanschtes Drosselventil,125mm angeflanschtes Drosselventil,angeflanschtes Gummidrosselventil |
||

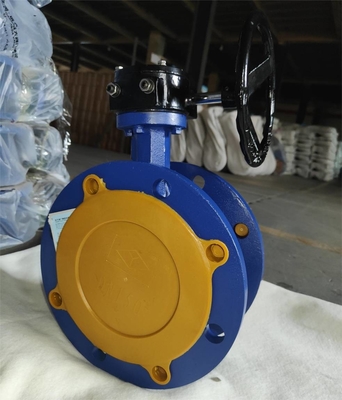

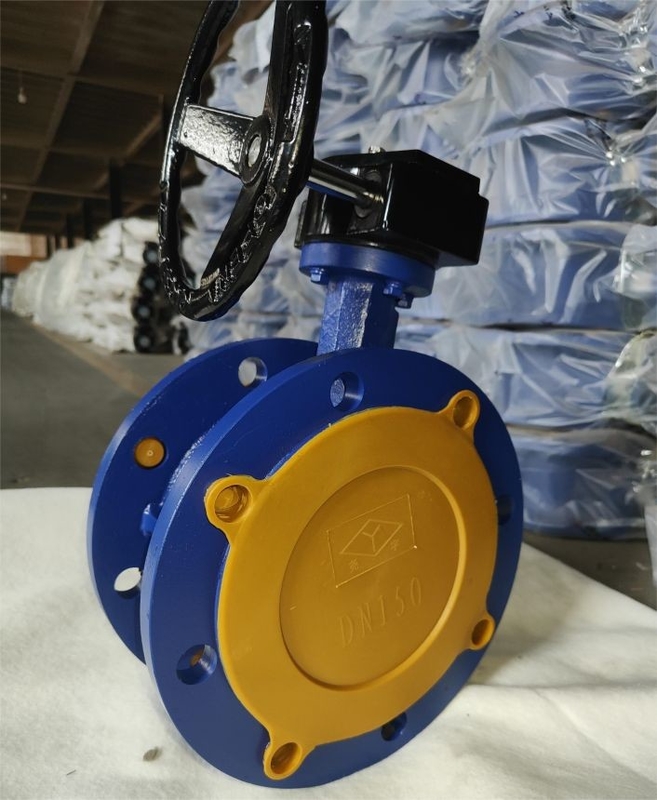

Kundenspezifische Dn 100 mm 125 mm 150 mm Absperrklappe aus Gusseisen mit Gummiauskleidung und Flansch
Das Schließteil ist eine scheibenförmige Klappenplatte, und das Ventil, das sich um eine feste Welle im Ventilkörper dreht, um Flüssigkeit zu öffnen, zu schließen und zu regulieren, wird als Klappenventil bezeichnet.
Die Absperrklappe der gummierten Absperrklappe wird in Richtung des Durchmessers der Rohrleitung installiert.Im zylindrischen Durchgang des Klappenkörpers dreht sich die scheibenförmige Klappenplatte um die Achse des Ventilschafts, und der Drehwinkel beträgt zwischen 0 und 90 Grad.Bei einer Drehung um 90 Grad ist das Ventil vollständig geöffnet.
Die Gummiflansch-Klappenklappe sollte grundsätzlich horizontal in die Rohrleitung eingebaut werden.
|
Modell |
DN |
Maße |
||||
|
mm |
D |
D1(PN10) |
Z-φd |
L |
bf |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
Die Verwendung einer Gummisitzdichtung macht sie für niedrigere Temperaturen und Drücke geeignet, im Allgemeinen nicht mehr als 80 ° C und nicht mehr als PN10, aber auch für eine sehr hervorragende Dichtleistung.Daher ist die gummierte Flanschabsperrklappe am besten für Flüssigkeiten mit normaler Temperatur geeignet.
|
Modell |
PN(MPa) |
Prüfdruck (MPa) |
Anwendbare Temperatur |
Anwendbare Medien |
|
|
Stärke (Wasser) |
Abdichtung (Wasser) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Wasser |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Wasser |
1. Neuartiges Design, vernünftige, einzigartige Struktur, geringes Gewicht, schnelles Öffnen und Schließen.
2. Kleines Betriebsdrehmoment, einfach zu bedienen, arbeitssparende Geschicklichkeit.
3. Kann in jeder Position installiert werden, einfache Wartung.
4. Dichtungen können ausgetauscht werden, die Dichtungsleistung ist zuverlässig, um eine Zwei-Wege-Dichtung ohne Leckage zu erreichen.
5. Dichtungsmaterialien, Alterungsbeständigkeit, Korrosionsbeständigkeit, lange Lebensdauer und andere Eigenschaften.
6. Das Design und die Herstellung der gummierten Flanschabsperrklappe entspricht dem GB12238-Standard.
