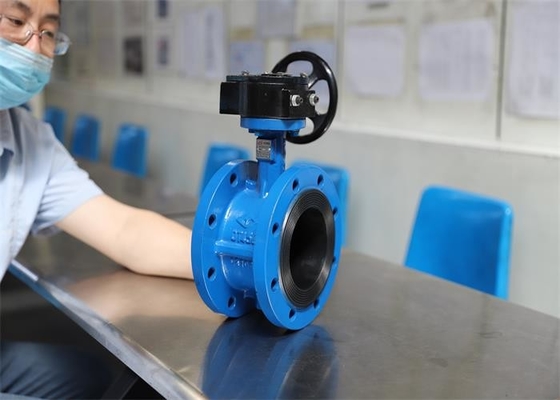

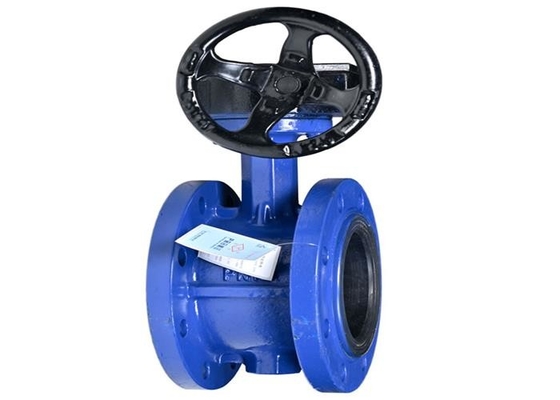

| Produktname: | Absperrklappe mit Flansch | Farbe: | Bule |
|---|---|---|---|
| Sitz echt: | NBR/EPDM/PTFE | Plattenmaterial: | Eisen |
| Körpermaterial: | Sphäroguss / Grauguss | Mittel: | Wasseröl |
| Temperatur: | ≤ 80 ℃ | Arbeitsdruck: | 1,6 MPa |
| Markieren: | NBR-Flanschklappe,125-mm-Flanschklappe,NBR-Flanschklappe |
||
Produkt
Das Ventil wird häufig in der Wasserversorgung und -entwässerung, im Bau von Feuerlöschsystemen und anderen Rohrleitungen, insbesondere Feuerlöschleitungen, eingesetzt.Das Ventil kann in Rohrleitungen oder Geräten für nicht korrosive Medien zum Schließen, Verbinden und Regulieren des Durchflusses verwendet werden.
.Design und Herstellung: Universalventilflansch GB/T 12238 und elastische Dichtungsklappe mit Klemmverbindung
· Strukturlänge: GB/T 12221 Metallventilstrukturlänge oder Standard des Herstellers
· Anschlussende: JB/T 17241.6 integrierter Gusseisenflansch
· Inspektion und Test: GB/T 13927 industrieller Ventildrucktest
| DN | L | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Hauptteil | Teilematerial |
| Körper | Grauguss+NRB, Sphäroguss+NRB/EPDM |
| Rabatt | QT450-10 |
| Stengel | 45/2Cr13 |
| O-Ring | NBR/EPDM |
1. Struktur und Größe entsprechen GB/T12221, klein, leicht, einfach zu bedienen.
2,90 Grad Betrieb schnell geöffnet;Die Platte hat eine hohe Festigkeit, einen großen Strömungsbereich, einen geringen Strömungswiderstand und Energieeinsparung.
3. Das Medium kann von beiden Seiten des Flanschscheibenventils in jede Richtung fließen, kann den Zweck des Verbindens oder Abschneidens erreichen.
4. Kleines Betriebsdrehmoment, arbeitssparend und leicht.
5. Die Anzahl der Öffnungs- und Schließversuche beträgt bis zu zehntausend Mal und die Lebensdauer ist lang.
6. Vollständige Abdichtung, Nullgas-Testleckage.
1. Der Turbinenkopf darf nicht zum Anheben verwendet werden, und während des Betriebs dürfen keine Hilfshebel hinzugefügt werden.
2. Das Ventil darf nach der Installation keinen großen äußeren Kräften ausgesetzt werden.
3. Wenn die örtliche Mindesttemperatur unter 4 °C liegt, nehmen Sie einen Isolationsschutz.Da das Endventil mit Rohr- oder Mantelheizung verwendet werden sollte, um zu verhindern, dass die Rohrwandtemperatur unter 0 ° C fällt.
4. Es ist strengstens verboten, die Rohrleitung unter Vibrationen oder schnellen Änderungen der mittleren Temperatur zu installieren und zu verwenden.
5. Die Betriebsbedingungen müssen den Anforderungen der Leistungsspezifikation entsprechen.
