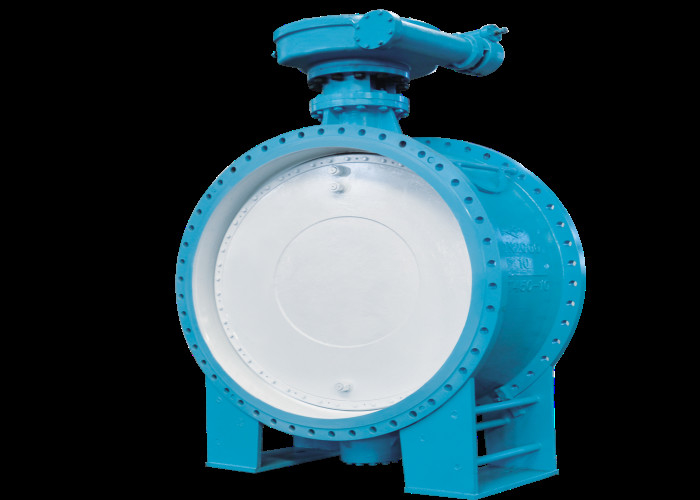

Größe 1800 mm Doppelscheibe Exzenterdruck 1,0 MPa Absperrklappe mit Flansch

Verwendungszweck:

Das Ventil ist weit verbreitet in den Bereichen Petrochemie, Leichtmetallindustrie, Metallurgie, Schifffahrt, Energie, Appling-and-Drainage-Wasserindustrie, Pharmazie usw. Es Fließmittel umfasst alle korrosiven und nicht korrosiven Gasflüssigkeiten, Halbflüssigkeiten.Es kann die Flüssigkeit einstellen und abschneiden.

Auf der Basis der einfach exzentrischen Absperrklappe weiter verbessertes Formteil ist die am weitesten verbreitete doppelt exzentrische Absperrklappe.Die Struktur der Ventilschaftachse weicht von der Mitte der Scheibe und der Mitte des Körpers ab.Der Effekt der doppelten Exzentrizität ermöglicht ein schnelles Lösen der Scheibe vom Sitz nach dem Öffnen des Ventils, wodurch unnötige übermäßige Extrusion und Kratzer zwischen der Scheibe und dem Sitz weitgehend beseitigt, der Öffnungswiderstand verringert, der Verschleiß verringert und die Lebensdauer des Sitzes verlängert werden

Größe verbinden

DN	D	D1	D2	b	L	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	1915	1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

technische Parameter

Hauptteilmaterial

Aufbau und Wirkprinzip

1. Das Ventil ist eine Schneckengetriebe-Flanschverbindung, eine doppelt exzentrische, weichdichtende Absperrklappe, dh die Schaftdrehungsmitte der Durchmesserachse des Ventilkörpers und die gebildete Exzentrizität der Ventilsitzdichtfläche.Das Ventil besteht aus Ventilkörper, Scheibe, Schaft, Dichtungsplatte, Druckring, Cochlea-Bewegungsvorrichtung und anderen Teilen.

2. Cochlea-Betrieb: Durch Drehen des Cochlea-Handrads wird der Ventilschaft um 90° gedreht und die Schmetterlingsplatte um 90° gedreht, um ein Öffnen oder Schließen zu realisieren.Da das Produkt eine doppelt exzentrische Struktur hat, kann es beim Öffnen und Schließen einen CAM-Effekt erzeugen, das Schaltdrehmoment des Ventils verringern, den Verschleiß zwischen dem Ventilsitz und der Drosselklappe verringern und die Lebensdauer des Ventils verlängern.

Eigenschaften des Ventils

1. Das Ventil nimmt eine doppelt exzentrische Struktur an, die die Dichtfunktion hat, dass je näher das Ventil geschlossen ist, und die Dichtleistung zuverlässig ist.

2. Der Drosselklappen-Dichtring besteht aus einem NBR-T-Gummidichtring und ist mit einer Druckplatte fest auf der Drosselklappe installiert.Nach einer Nutzungsdauer ist der Gummidichtring abgenutzt, und der Druck des Gummidichtrings kann durch Anziehen und Lösen der Schrauben eingestellt werden, damit die Absperrklappe weiterhin ohne Leckage abdichtet und die Lebensdauer verlängert wird.Nachdem das Ventil installiert ist, kann es leicht eingestellt oder in der Rohrleitung ausgetauscht werden (ohne das Ventil aus der Rohrleitung zu entfernen).

3. Die Schmetterlingsplatte hat eine hohe Festigkeit, einen großen Strömungsbereich und einen geringen Strömungswiderstand.

4, die Ventilwelle ist mit einer O-Gummipackung abgedichtet, je höher der mittlere Druck, desto besser die Abdichtung.Nachdem die Packung verschlissen ist, kann ein Ausgleich erreicht werden, indem die Stopfbuchspackung weiter gedrückt wird.

Routinewartung

9.1 Innen: Der Verpackungsraum muss alle 1-2 Monate geölt und geöffnet und geschlossen werden, wenn das Produkt in Innenräumen installiert wird.

9.2 Außenbereich: Wenn das Produkt im Freien installiert wird, sollten Schutzmaßnahmen hinzugefügt werden, um eine Korrosion des Cochlea-Moving-Heads zu vermeiden.Der Packraum sollte alle 1-2 Monate geölt und geöffnet und geschlossen werden;Füllen Sie den Raum nach jeder Regen- und Schneefüllung neu und öffnen und schließen Sie ihn einmal.

9.3 Bohrloch: Der Verpackungsraum muss alle 1-2 Monate mit Öl gefüllt und geöffnet und geschlossen werden, wenn das Produkt im Bohrloch installiert wird;Nach jedem Regen und Schnee sollte das im Brunnen gespeicherte Regenwasser abgepumpt werden, um zu verhindern, dass die Produkte und der Cochlear Moving Head nach längerem Einweichen des Regenwassers rosten.Der Packraum sollte mit Öl gefüllt und einmal geöffnet und geschlossen werden.

9.4 Entsprechend den unterschiedlichen tatsächlichen Arbeitsbedingungen können unterschiedliche Cochlea-Aktuatoren ausgewählt werden.Outdoor- und Underground-Cochlea-Aktuatoren können geschlossen werden, was bei der Bestellung angegeben werden muss.
