Produktdetails:
Zahlung und Versand AGB:
|

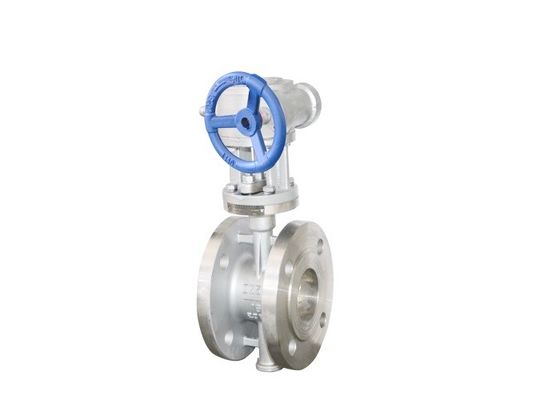

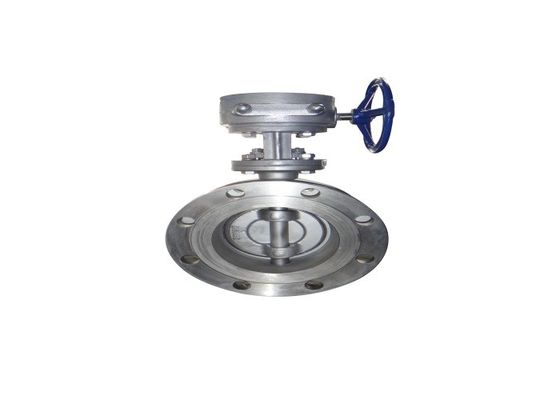

| Produktname: | Angeflanschtes Drosselventil | Produktmaterial: | Edelstahl |
|---|---|---|---|
| Energie: | Turbine | Medium: | Wasser, Dampf, ätzende Flüssigkeit |
| Disketten-Material: | Edelstahl | Seat-Material: | Edelstahl |
| Farbe: | Materielle Farbe | Druck: | 1.0/1.6Mpa |
| Markieren: | dn300 Drosselventil-Flanschart,EdelstahlDrosselventil-Flanschart,dn300 flanschte Drosselventil |
||
Das Ventil kann verwendetes in Vorbereitung sein und Ausrüstung von ätzenden Medien für das Blockieren, das Versiegeln und das Regulieren der Strömungsgeschwindigkeit, völlig offene Stelle, die Strömungsgeschwindigkeit vom mittleren in Vorbereitung ist nicht größer als 5M /s
| Art | DN | Größe | |||||||
| L | D | D1 | D2 | H1 | H2 | BF | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248,5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Teilname | Material |
| Körper, Diskette, Joch, Drüse, Seitenverkleidung | CF8 |
| Ventilwelle, Zylinderstift | F304 |
| Drosselklappe-Dichtungsring | 304+XB450 |
| Befestiger im Körper | 35/45 |
| Andere Verbindungsbolzen, Nüsse und Waschmaschinen | 201 |
· Nenndruck: 1,0, MPa 1,6
· Nenndurchmesser: DN50-DN600mm
· Anwendbare Temperatur und Medium:
·Das Hauptmaterial ist Edelstahl CF8, passende Temperatur -29 | 425℃, passendes Medium: ätzende Flüssigkeit des Wassers, des Öls, des Dampfs und der Salpetersäure.
· Entwurf und Fertigung: Dichtungs-Drosselventil JB/T 8527 Metall
· Strukturlänge: Ventil-Strukturlänge GB/T 12221 Metall
· Verbindungsende: Integraler Stahlrohrflansch GB/T 9113
· Inspektion und Test: Ventilinspektion und -test GB/T 13927
1. Das Ventil nimmt Exzenterstruktur drei, mit der festeren versiegelnden Funktion an, die versiegelnde Leistung ist zuverlässig.
2. Drosselklappe-Dichtungsring nimmt mehrschichtige Plattenkombination der flexiblen Graphit- und Edelstahlplatte, mittlere Korrosionsbeständigkeit, Abnutzung, wartungsfreie, lange Nutzungsdauer an.
3. Die Dichtfläche des Ventilkörpers ist die Verfahrenstechnik des Körpers, die gegen mittlere Korrosion und Abnutzung, wartungsfreie, lange Nutzungsdauer beständig ist.
4. Hochfest von der Drosselklappe, großer Strömungsquerschnitt, kleiner Strömungswiderstand.
5, die Ventilwelle wird mit flexibler Graphitverpackung versiegelt, das höher der Mitteldruck, das besser die Dichtung. Abnutzung der Verpackung kann kompensiert werden, indem man fortfährt, die Stopfbuchse zusammenzudrücken.
1. Dieses Produkt sollte in einem trockenen Lager gespeichert werden und wird ausschließlich verboten, im Freien gespeichert zu werden.
2. Die mittlere Strömungsrichtung sollte mit der Pfeilrichtung auf den Ventilkörper in Einklang sein, wenn das Ventil installiert ist.
3. Die Druckprüfung sollte vor Installation durchgeführt werden, und sie kann installiert sein, nachdem man den Test geführt hat.
4. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.
5. Das Produkt ist nicht abhängig von großer externer Kraft nach Installation.
6. Die Betriebsbedingungen erfüllen die technischen Bedingungen in den Leistungsangaben.
7. Stellen Sie die Ventilklammer gegebenenfalls ein.
8. Langzeitlagerung, regelmäßige Wartung.
