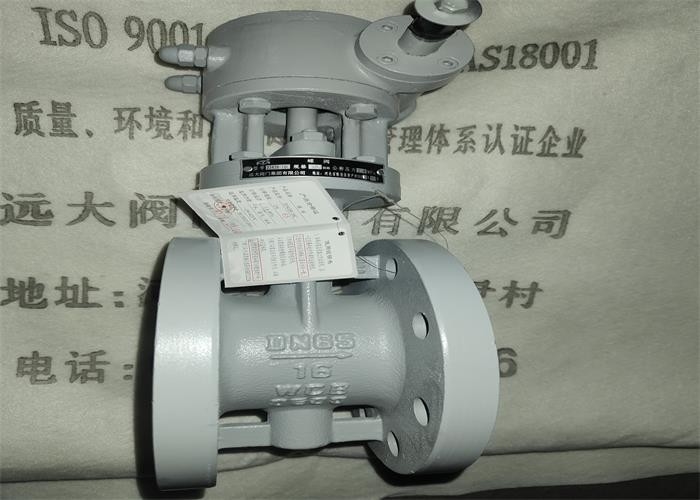

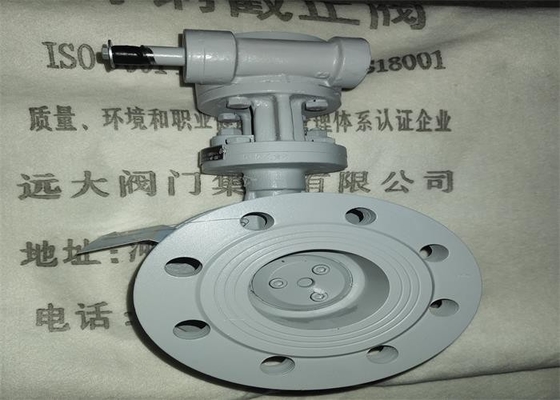

| Produktname: | Angeflanschtes Drosselventil | Energie: | Turbine |
|---|---|---|---|
| Produktmaterial: | Kohlenstoffstahl WCB | Disketten-Material: | WCB |
| Medium: | Wasser, Dampf | Seat-Material: | Edelstahl |
| Druck: | 1.0/1.6Mpa | Farbe: | Grau, Kunde |
| Markieren: | mpa 1,6 flanschte Drosselventil,wcb angeflanschtes Drosselventil |
||
Das Ventil kann verwendetes in Vorbereitung oder Ausrüstung für die Schließung, die Verbindung und die Regelung des Flusses sein
| Art |
DN |
Größe (㎜) |
Gewicht (Kilogramm) |
|||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | |||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 22 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 25 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 26 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 43 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 12×Φ22 | 78,6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 405 | 355 | 12×Φ26 | 89,4 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 460 | 410 | 12×Φ26 | 141 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 520 | 470 | 16×Φ26 | 162 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 580 | 525 | 16×Φ30 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 640 | 585 | 20×Φ30 | ||
| 500 | 229 | 410 | 1020 | 480 | 490 | 715 | 650 | 20×Φ33 | 300 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 840 | 770 | 20×Φ36 | 478 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 910 | 840 | 24×Φ36 | 560 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1025 | 950 | 24×Φ39 | 820 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1125 | 1050 | 28×Φ39 | 1100 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1255 | 1170 | 28×Φ42 | 1600 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1485 | 1390 | 32×Φ48 | 2150 | |
| 1400 | 530 | 920 | 2380 | 1685 | 1590 | 36×Φ48 | 3200 | |||
| 1600 | 600 | 1085 | 2956 | 1930 | 1820 | 40×Φ55 | 5000 | |||
| 1800 | 670 | 1230 | 3221 | 2130 | 2020 | 44×Φ55 | 6900 | |||
| 2000 | 760 | 1350 | 3485 | 2345 | 2230 | 48×Φ60 | 9100 | |||
| Teilname | Material |
| Körper, Diskette, Joch | WCB |
| Stamm | 2Cr13 |
| O-Ring | 430+Graphite, Asbest, |
Das Ventil ist Schneckengetriebe, Flanschverbindung, Entwurfsstandard JB/T 8527, Exzentrizität drei
Drosselventil dass die Drosselklappe-Drehachse (Stammachse) und die DrosselklappeDichtfläche einer Abweichung, die Sitzrotation
Die Achse und die Ventilkörper-Flusskanalachsenform ein Winkel. Das Ventil besteht einem Ventilkörper, einer Drosselklappe, einem Ventilschaft und aus einer Drosselklappe
Dichtungsring, Drosselklappedruckring, Klammer, Seitenverkleidung und andere Teile.
2. Durch die Cochlear- Operation dreht der Ventilschaft 90° und die Drosselklappe dreht 90°, um die Öffnung zu verwirklichen
AN/AUS. Weil das Produkt Exzenterstruktur drei ist, kann es einen Nocken-Effekt bei dem Öffnen und dem Schließen produzieren
Wenn, verringern Sie das zugeschaltete Drehmoment des Ventils, die Abnutzung zwischen dem Sitz und der Drosselklappe zu verringern, dehnen Sie das Ventil aus
Die Nutzungsdauer von.
1. Dieses Ventil wird in einem trockenen Lager gehalten und wird ausschließlich verboten, im Freien gespeichert zu werden.
2. Langzeitlagerung, regelmäßige Wartung.
3. Das Ventil ist auf die horizontale oder vertikale Rohrleitung installiert, aber zu schließen sollte einfach sein sich zu öffnen und.
4. Vor Installation sollte die Druckprüfung durchgeführt werden, um die Bedingungen vor Installation zu erfüllen.
5. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.
6. Das Ventil ist nicht abhängig von großer externer Kraft nach Installation.
7. Die mittlere Strömungsrichtung sollte mit der Pfeilrichtung des Ventilkörpers während der Installation in Einklang sein.
8. Die Betriebsbedingungen erfüllen die technischen Bedingungen in den Leistungsangaben.
