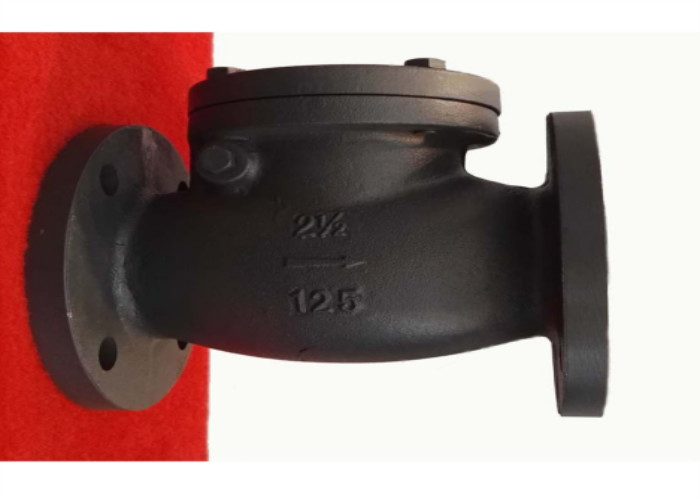

| Produktname: | Schwingen-Rückschlagventil | Farbe: | Der Antrag des Kunden, schwarz/grau |
|---|---|---|---|
| Standard: | API | Körper-Material: | Graueisen |
| Verbindung: | Flansch-Enden, Rf | Medium: | Wasser-Öl-Gas |
| Struktur: | Schwingen | Temperatur von Medien: | Mittlere Temperatur |
| Markieren: | 2 angeflanschtes SchwingenRückschlagventil,Rohrleitung angeflanschtes SchwingenRückschlagventil,Rückschlagventil des Schwingens 2 flanschte |
||
Prinzip der Aktion
Das Ventil wird aus Ventilkörper, Ventildeckel, Ventilteller, Rocker und anderen Teilen verfasst. Der Ventilteller kann flüssigen Rückstrom automatisch verhindern. Der Ventilteller des Ventils ist unter der Aktion des Flüssigkeitsdrucks und den flüssigen Flüssen von der Einlassseite zur Ausgangsseite geöffnet. Wenn der Einlassdruck niedriger als der Ausgangsdruck ist, schließt der Ventilteller automatisch unter der Aktion des Flüssigkeitsdruckunterschiedes, seiner eigenen Schwerkraft und anderer Faktoren, um das Medium an zurück fließen zu verhindern.
Verbindungsmaß
| Größe | L | φ2 | φ1 | φ | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 50,8 | 4-Ф19 | 102 |
| 2,5" | 216 | 177,8 | 139,7 | 63,5 | 4-Ф19 | 113 |
| 3" | 241 | 190 | 152,4 | 76,2 | 4-Ф19 | 118 |
| 4" | 292 | 228,6 | 190,5 | 101,6 | 8-Ф19 | 138 |
| 5" | 330 | 254 | 215,9 | 127 | 8-Ф22.2 | 155 |
| 6" | 356 | 279,4 | 241,3 | 152,4 | 8-Ф22.2 | 167 |
| 8" | 495 | 342,9 | 298,5 | 203,2 | 8-Ф22.2 | 200,3 |
| 10" | 622 | 406,4 | 361,95 | 254 | 12-Ф25 | 252,5 |
| 12" | 399 | 482,6 | 431,8 | 304,8 | 12-Ф25 | 297,5 |
| Körpermaterial | HT200 |
| O-Ring | ZHMn58-2-2 |
| Diskette | HT200 |
| Dichtung | Graphit 08+Flexible |
| Stamm | HT200 |
| Mütze | HT200 |
1.Storage-, Installations- und Gebrauchsanweisungen 1. Das Ventil wird in einem trockenen Lager gespeichert, und staubgeschützte und wasserdichte Vorbereitungen werden gemacht. Es wird ausschließlich verboten, um im Freien zu speichern.
2. Für Langzeitlagerung wird es regelmäßig instand gehalten.
3. Vor Installation überprüfen Sie, ob das Modell und die Spezifikation des Druck geprüften Ventils konsequent sind, säubern Sie das Innere und die Außenseite des Ventils, überprüfen, ob das Ventil sich flexibel dreht und ob die Dichtfläche geschädigt wird. Nach Bestätigung kann Installation durchgeführt werden.
4. Die Rohrleitung oder die Ausrüstung, auf denen das Ventil installiert ist, werden zuerst spült oder gesäubert, um das Öl, die schweißende Schlacke und anderes Diverses, die in Vorbereitung sind oder Ausrüstung zu entfernen, um die, VentilDichtfläche zu verkratzen zu vermeiden.
5. Wenn manuell Be- und Entladung das Ventil, es verboten wird, um es wegzuwerfen.
6. Das Ventil ist normalerweise auf die horizontale Rohrleitung installiert und kann nicht auf die vertikale Rohrleitung installiert sein. Merken Sie, dass die mittlere Strömungsrichtung mit der Pfeilrichtung auf den Ventilkörper in Einklang ist.
7. Druckprüfung wird vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
8. Das Produkt wird nicht großer externer Kraft nach Installation unterworfen.
9. Die Betriebsbedingungen sind mit den Anforderungen in den Leistungsangaben in Einklang.
