LÄRM Standard warf Kohlenstoffstahl-Druck 1.6/2.5mpa flanschte Schwingen-Rückschlagventil

Einleitung

Das SchwingenRückschlagventil hat die Eigenschaften des Versiegelns, starke Brauchbarkeit, nicht mittleres internes und externes Durchsickern und einfache Operation. Es löst erfolgreich die Probleme der schwacher Leistung der gewöhnlichen Ventile, die in den chemischen Rohrleitungen, in der einfachen Perforierung des Oberteils, in der schlechten versiegelnden Leistung und im einfachen Durchsickern benutzt werden. Es ist für das Getriebe des Ammoniaks und der Erdgasleitungen in der chemischen Industrie besonders passend und erfüllt die Bedingungen des langfristigen zuverlässigen Gebrauches. Seine Dichtung, Unterhaltbarkeit, Sicherheit, etc.

strukturelle Eigenschaften

1. Das Rückschlagventil ist benutztes System in Vorbereitung. Seine Hauptfunktion ist, den Rückstrom des Mediums, die Rückrotation der Pumpe und seines Antriebsmotors und die Entladung des Mediums im Behälter zu verhindern. Das Rückschlagventil kann auf der Rohrleitung auch benutzt werden, um die Hilfshydraulikanlage zu liefern, in der der Druck möglicherweise über den Haupthydraulikanlagedruck steigt.

2. Der Entwurf und die Fertigung des Produktes stimmen mit amerikanischem Standard-ANSI B16 34 überein. Standard-API6D Anforderungen API

3. Der Druck, der Teile des Ventils trägt, wird geworfen, indem man Prozess, mit schöner Oberflächenbeschaffenheit und keinen Oberflächenfehlern wie Sandhaften und kalter Isolierung wirft; Die interne Qualität ist ohne interne Defekte wie Porosität, Sandlöcher und Sprünge stabil.

4. Das SchwingenRückschlagventil nimmt die eingebaute Rockerschwingenstruktur an. Alles Öffnen und schließend Teile des Ventils sind innerhalb des Ventilkörpers installiert und nicht den Ventilkörper eindringen. Außer dass der mittlere Flansch wird mit Dichtung versiegelt, oder Dichtungsring, dort ist kein externer Durchsickernpunkt als Ganzes, der die Möglichkeit vom Ventildurchsickern macht.

5. Die Verbindung zwischen Schwinghebel und Diskette des SchwingenRückschlagventils nimmt kugelförmige Verbindungsstruktur an, damit die Diskette einen bestimmten Freiheitsgrad innerhalb ℃ 360 und des passenden Mikropositionsausgleiches hat.

6. Legierter Stahl (13Cr) oder harte Legierung Stellite 6 wird auf der Dichtfläche der versiegelnden Paare des SchwingenRückschlagventils geschweißt, d.h. trägt sie nicht schnell wegen der Abnutzung, wenn sie im Medium mit Feinpartikeln verwendet wird.

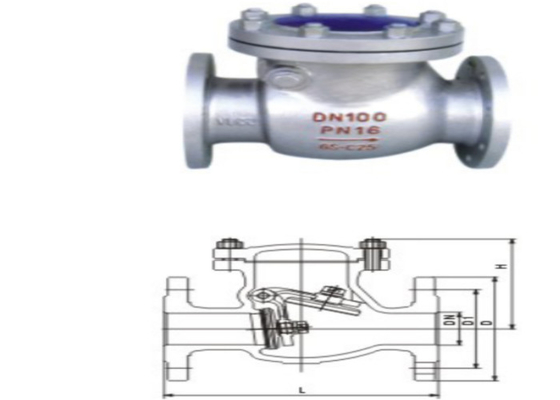

Maße
