Produktdetails:
Zahlung und Versand AGB:
|

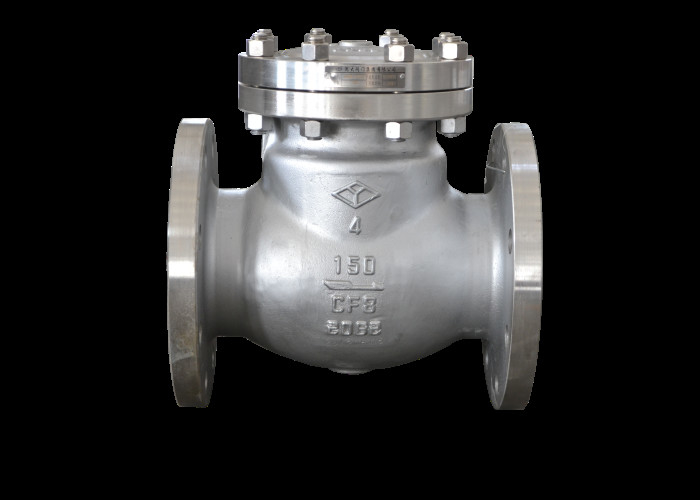

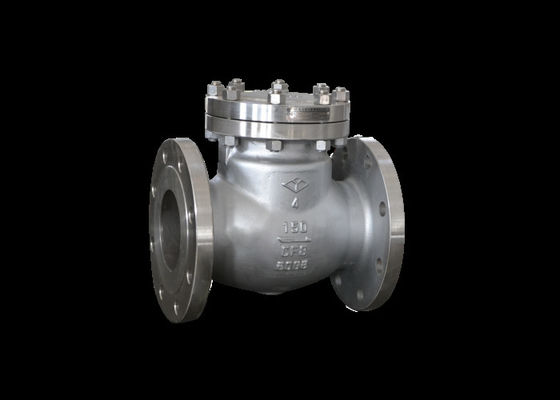

| Produktname: | Schwingen-Rückschlagventil | Farbe: | Der Antrag des Kunden |
|---|---|---|---|
| Medien: | Wasser, Öl, Dampf | Körper-Material: | Edelstahl |
| Verbindung: | Flansch-Enden, Rf | Betriebstemperatur: | -29℃~425℃ |
| Art: | Schwingen | Druck: | 150LB |
| Markieren: | Schwingen-Rückschlagventil des Drucks 150lb flanschte,Edelstahlschwingen-Rückschlagventil flanschte,Druck 150lb flanschte SchwingenRückschlagventil |
||
Dieses Ventil wird nur, um Gegenströmung des Mediums auf verschiedenen Rohrleitungen oder Ausrüstung zu verhindern benutzt und eine Möglichkeit zu öffnen und zu schließen.
| Größe | L | D | D1 | D2 | BF | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2,5" | 216 | 177,8 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 152,5 |
| 3" | 241 | 190 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4" | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5" | 330 | 254 | 215,9 | 185,7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6" | 356 | 279,4 | 241,3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8" | 495 | 342,9 | 298,5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Flanschende | ANSI B 16,5 |
| Vertraulich | ASME B 16,1 |
| Entwurf und Herstellung | ASME B 16,34 |
| Nenndruck | 150 LBS |
| Hölle Test (Wasser) | mpa 3,0 |
| Robben-Test (Wasser) | mpa 2,2 |
| Passende Temperatur | Temperatur ≤ 150 ℃ |
| Passender Druck | Druck < 150LB=""> |
| Passendes Medium | Ätzende Flüssigkeiten des Wassers, des Dampfs, des Öls und der Salpetersäure |
1.Storage-, Installations- und Gebrauchsanweisungen 1. Das Ventil wird in einem trockenen Lager gespeichert, und staubgeschützte und wasserdichte Vorbereitungen werden gemacht. Es wird ausschließlich verboten, um im Freien zu speichern.
2. Für Langzeitlagerung wird es regelmäßig instand gehalten.
3. Vor Installation überprüfen Sie, ob das Modell und die Spezifikation des Druck geprüften Ventils konsequent sind, säubern Sie das Innere und die Außenseite des Ventils, überprüfen, ob das Ventil sich flexibel dreht und ob die Dichtfläche geschädigt wird. Nach Bestätigung kann Installation durchgeführt werden.
4. Die Rohrleitung oder die Ausrüstung, auf denen das Ventil installiert ist, werden zuerst spült oder gesäubert, um das Öl, die schweißende Schlacke und anderes Diverses, die in Vorbereitung sind oder Ausrüstung zu entfernen, um die, VentilDichtfläche zu verkratzen zu vermeiden.
5. Wenn manuell Be- und Entladung das Ventil, es verboten wird, um es wegzuwerfen.
6. Das Ventil ist normalerweise auf die horizontale Rohrleitung installiert und kann nicht auf die vertikale Rohrleitung installiert sein. Merken Sie, dass die mittlere Strömungsrichtung mit der Pfeilrichtung auf den Ventilkörper in Einklang ist.
7. Druckprüfung wird vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
8. Das Produkt wird nicht großer externer Kraft nach Installation unterworfen.
9. Die Betriebsbedingungen sind mit den Anforderungen in den Leistungsangaben in Einklang.
