| Produktname: | Schwingen-Rückschlagventil | Farbe: | Der Antrag des Kunden, Grau |
|---|---|---|---|
| Standard: | API | Körper-Material: | Kohlenstoffstahl |
| Verbindung: | Flansch-Enden, Rf | Größe: | DN50-300 |
| Druck: | Mitteldruck, Class150LB~Class2500LB | Temperatur von Medien: | Mittlere Temperatur, hohe Temperatur |
| Markieren: | Formstahl flanschte SchwingenRückschlagventil,3 Zoll angeflanschtes SchwingenRückschlagventil,3-Zoll-SchwingenRückschlagventil flanschte |
||

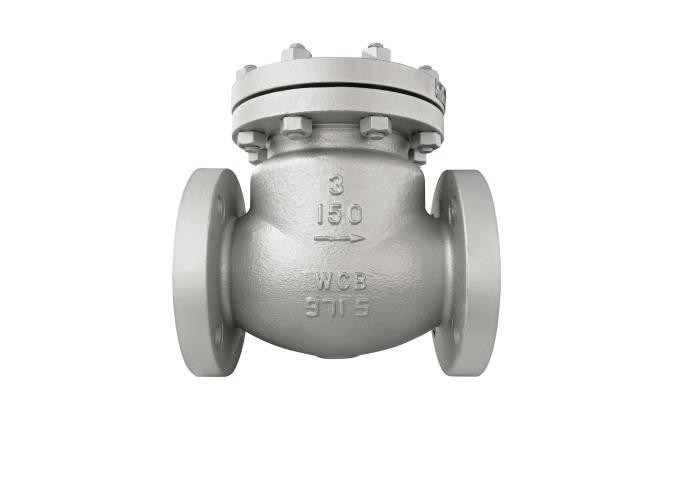

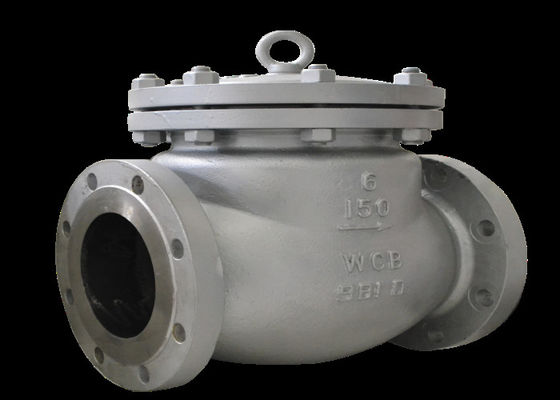

Das Ventil wird aus Ventilkörper, Ventildeckel, Ventilteller, Rocker und anderen Teilen verfasst. Der Ventilteller kann flüssigen Rückstrom automatisch verhindern. Der Ventilteller des Ventils ist unter der Aktion des Flüssigkeitsdrucks und den flüssigen Flüssen von der Einlassseite zur Ausgangsseite geöffnet. Wenn der Einlassdruck niedriger als der Ausgangsdruck ist, schließt der Ventilteller automatisch unter der Aktion des Flüssigkeitsdruckunterschiedes, seiner eigenen Schwerkraft und anderer Faktoren, um das Medium an zurück fließen zu verhindern.
| Größe | L | D | D1 | D2 | BF | Z-Фd | H |
| 2" | 203 | 150 | 120,7 | 92,1 | 17.5-2 | 4-Ф19 | 150 |
| 2,5" | 216 | 180 | 139,7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152,4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190,5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241,3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323,8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431,8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| Teilname | Teilmaterial |
| Körper, Mütze, Klammer, Rocker | ASTM A216 WCB |
| Zylinderstift | ASTM A276 410 |
| Diskette | ASTM A105/ASTM A216 WCB |
| Mögliche Störungen | Fehlerursache | Beseitigungsmethode |
| Durchsickern der FlanschDichtfläche |
1. Bolzen werden nicht festgezogen. 2. Die Dichtung ist defekt oder ausgefallen. |
1. Ziehen Sie die Bolzen gleichmäßig und symmetrisch fest. 2. Ersetzen Sie die Dichtung. |
| Durchsickern der Dichtfläche |
1. Schmutz und andere Angelegenheiten werden zwischen den Dichtflächen gemischt. 2. Die Dichtfläche wird geschädigt. |
1 sauber die Dichtfläche. 2. Trimmen Sie die Dichtfläche oder ersetzen Sie die Teile. |
Entwurf und Fertigung: Flansch-, -ansatz-, Kolben-schweißens- und Kolben-schweißensRückschlagventile API 594-2017
·Strukturlänge: Flansch-, -ansatz-, Kolben-schweißens- und Kolben-schweißensRückschlagventile API 594-2017
·Verbindungsende: Ventil-Strukturlänge ASME b16.5-2017
·Inspektion und Test: Inspektion API 598-2016 und Test von Ventilen
·Drucktemperaturbewertung: ASME B16.34 flanschte verlegte und geschweißte Ventile
