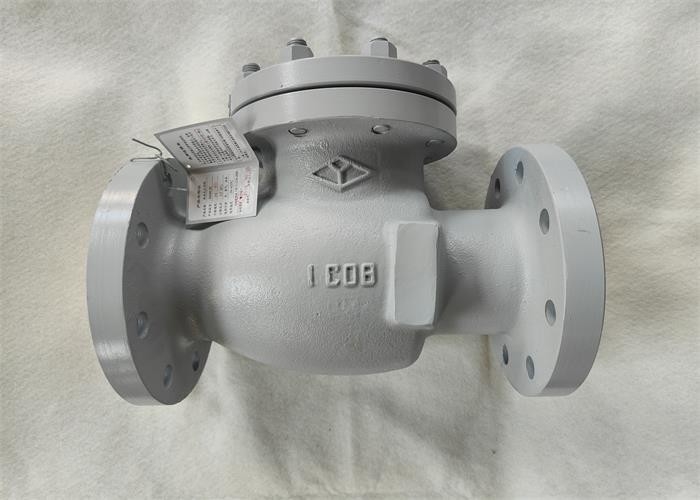

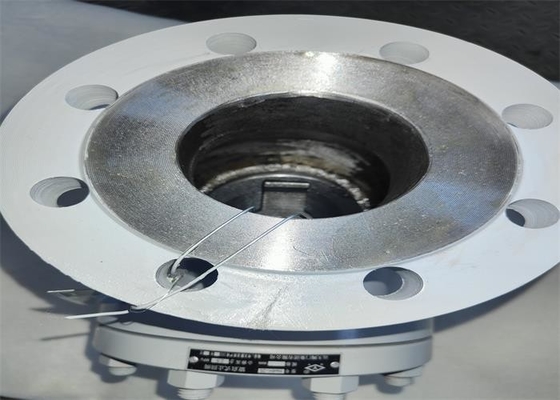

| Produktname: | Angeflanschtes Schwingen-Rückschlagventil | Struktur: | Überprüfen Sie, Schwingen |
|---|---|---|---|
| Verbindung: | Flansch-Enden, Rf | Körper-Material: | Kohlenstoffstahl |
| Standard: | GB | Medium: | Wasser-Öl-Gas |
| Diskette: | A216 WCB | Temperatur von Medien: | Hohe Temperatur |
| Markieren: | Schwingen-Rückschlagventil des Dampfs Medium angeflanschtes,angeflanschtes SchwingenHochdruckrückschlagventil,1 |
||
1. Dieses Ventil ist der Flansch, der in Übereinstimmung mit Standard gb/t12236 angeschlossen wird.
2. Dieses Ventil wird aus Ventilkörper, Ventildeckel, Ventilteller, Rocker und Rockerwelle und andere Teile verfasst. Der Ventilteller kann flüssigen Rückstrom automatisch verhindern. Der Ventilteller dieses Ventils ist unter der Aktion des Flüssigkeitsdrucks und den flüssigen Flüssen von der Einlassseite zur Ausgangsseite geöffnet. Wenn der Einlassdruck niedriger als der Ausgangsdruck ist, schließt der Ventilteller automatisch unter der Aktion des Flüssigkeitsdruckunterschiedes, seiner eigenen Schwerkraft und anderer Faktoren, um mittleren Rückstrom zu verhindern.
| Teilname | Material |
| Körper, Mütze | WCB |
| Diskette | WCB+2Cr13 |
| Stamm | Q235 |
| Rockerwelle | Kohlenstoffstahl, Staniless-Stahl |
| H44H-16C | DN | L | D | D1 | D2 | BF | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
1. Die Widerstand Widerstände sind klein und die Dichtfläche wird weniger durch das Medium gebürstet und abgefressen.
2. Einfache Form, gute Fertigungstechnik und breiter Einsatzbereich.
3. Das Grenzgerät im inneren Hohlraum des Ventilkörpers verhindert, dass der Ventilteller geöffneter zu hoher ist und kann nicht geschlossen sein und die Service-Leistung von der ganzen Maschine stabiler macht
4. Während der Installation ist die mittlere Strömungsrichtung mit der Pfeilrichtung auf den Ventilkörper in Einklang.
