Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Angeflanschter Schieber | Verbindung: | Flanschenden |
|---|---|---|---|
| Farbe: | Der Antrag des Kunden, blau | Entwurfs-Standard: | GB12234 |
| Medium: | Wasseröl | Körpermaterial: | Duktiles Eisen |
| Temperatur von Medien: | Mittlere Temperatur, normale Temperatur | Druck: | Mitteldruck, Hochdruck |
| Markieren: | Schieber dn40 flanschte,steigende Stammschieber-Flanschart,Flanschart des Schiebers dn40 |
||
Das Produkt wird für öffnende und schließend Ausrüstung oder Rohrleitungen benutzt; Zugelassen nicht das Drosseln

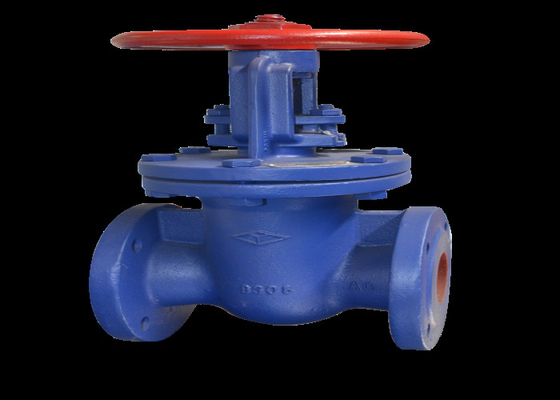

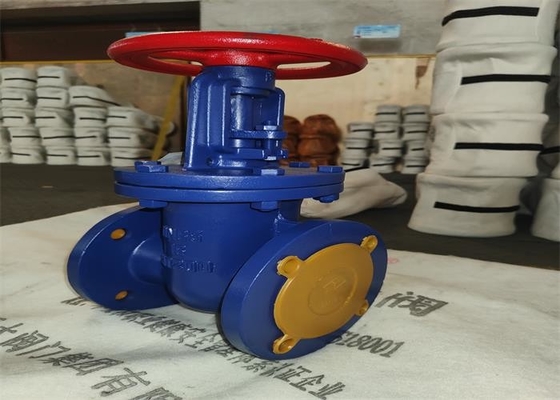

1. das Ventil ist der angeschlossene Flansch und stimmt mit Standard gb/t 12232 überein. Das Ventil wird hauptsächlich aus Ventilkörper, Tor, Ventilstange, Ventildeckel, Ventilstangennuß, Handrad und anderen Teilen verfasst.
2. das Ventil dreht die Ventilschaftsnuß, indem es das Handrad dreht, um die Ventilschaftsmaßnahme auf und ab zu treffen, um das RAM zu fahren, um zu steigen oder und ein lineares Verschiebungssenkrechtes zur Flüssigkeit zu fallen den Zweck des Öffnens und des Schließens erzielen zu lassen.
1. einfache Form, gutes manufacturability, breiter Einsatzbereich und einfache Installation.
2. ist die Struktur angemessen und kompakt, ist das Volumen klein, und das schließend Stück (RAM) nimmt Keilstruktur, die die Deformation des Ventilkörpers automatisch kompensieren kann, der durch Sondertransport oder Temperatur während der Operation verursacht wird, und die Dichtung ist sicher und zuverlässig an.
3. kann das Medium in jede mögliche Richtung von beiden Seiten des Schiebers fließen, um den Zweck der Verbindung oder der Trennung zu erzielen.
1. das Ventil wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. für Langzeitlagerung, sollte es regelmäßig instand gehalten werden.
3. kann das Ventil auf jede mögliche Rohrleitung installiert sein.
4. wird Druckprüfung vor Installation durchgeführt, und Installation kann durchgeführt werden, erst nachdem sie die Bedingungen erfüllt.
5. sauber der Rohr- und Ventilhohlraum vor Installation.
6. wird das Handrad nicht für das Anheben benutzt.
7. wird das Produkt nicht großer externer Kraft nach Installation unterworfen.
8. sind die Betriebsbedingungen mit den Anforderungen in der Leistungsspezifikation in Einklang.
9. Drehung das Handrad nach rechts zu schließen und vice versa sich zu öffnen
| Art | Nominaler DN | Maß (Millimeter) | |||||||
| L | D | D1 | D2 | BF | Z-Φd | H | D0 | ||
| Z41T/W-16 | 40 | 165 | 145 | 110 | 85 | 17-2 | 4-Φ19 | 245 | 140 |
| 50 | 178 | 165 | 125 | 100 | 19-2 | 4-Φ19 | 286 | 180 | |
| 65 | 190 | 185 | 145 | 120 | 19-2 | 4-Φ19 | 320 | 180 | |
| 80 | 203 | 200 | 160 | 135 | 21-2 | 8-Φ19 | 373 | 200 | |
| 100 | 229 | 220 | 180 | 155 | 21-2 | 8-Φ19 | 428 | 200 | |
| 125 | 254 | 245 | 210 | 185 | 23-2 | 8-Φ18 | 513 | 240 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 582 | 240 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | 320 | |
| 250 | 380 | 405 | 355 | 320 | 27-3 | 12-Φ25 | 897 | 320 | |
| 300 | 420 | 460 | 410 | 375 | 27-3 | 12-Φ25 | 1032 | 400 | |
| 350 | 450 | 520 | 470 | 435 | 28-3 | 16-Φ25 | 1170 | 400 | |
| 400 | 480 | 580 | 525 | 485 | 31-3 | 16-Φ30 | 1330 | 500 | |
| 450 | 510 | 640 | 585 | 545 | 32-4 | 20-Φ30 | 1460 | 500 | |
| 500 | 540 | 705 | 650 | 608 | 33-3 | 20-Φ34 | 1727 | 500 | |
| 600 | 600 | 840 | 770 | 718 | 36-5 | 20-Φ41 | 2072 | 500 | |
