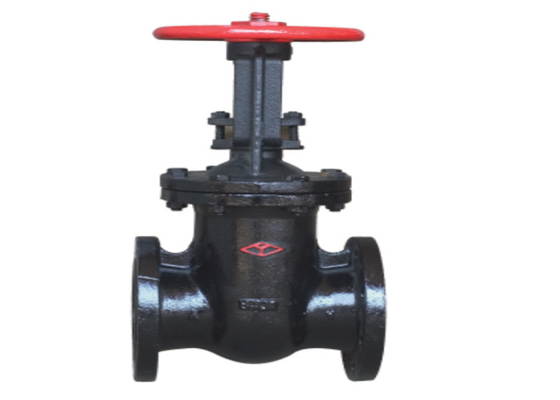

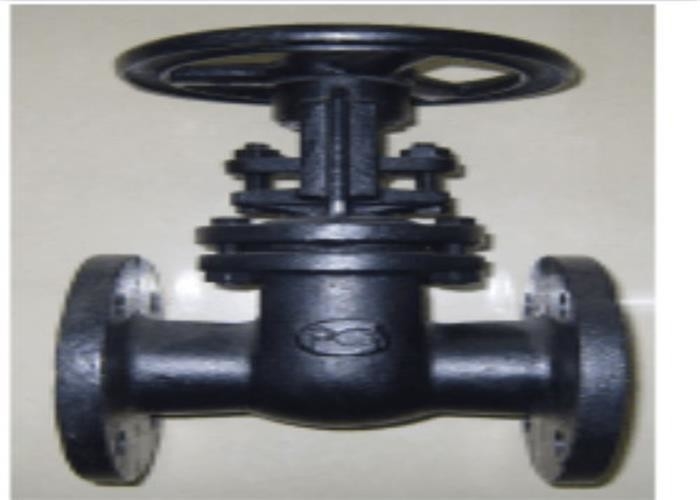

Grau Roheisen /HT200-GOST Handrad PN10/16 flanschte Schieber

Einleitung

Das Öffnen und das schließend Teil des Formstahlschiebers ist das Tor, und die Bewegungsrichtung des Tors ist zur flüssigen Richtung senkrecht. Der Schieber kann nur völlig geöffnet sein und geschlossen werden, nicht justiert werden und gedrosselt werden. Das RAM hat zwei Dichtflächen. Der allgemein verwendetste Modus ist dass die zwei Dichtflächen der RAM-Ventilform ein Keil. Der Keilwinkel schwankt mit den Ventilparametern, normalerweise 50. Wenn die mittlere Temperatur nicht hoch ist, ist es 2 ° 52'. Das Tor des Keilschiebers kann in ein Ganzes hergestellt werden, das steifen Schieber genannt wird; Es kann in ein RAM auch gemacht werden, das geringfügige Deformation produzieren kann, um sein manufacturability zu verbessern und die Abweichung des Winkels der Dichtfläche im Verarbeitungsprozeß wieder gutzumachen. Diese Art von RAM wird elastisches RAM genannt.

Klassifikation

Geworfener Stahlschieber: unterteilt in Kohlenstoffstahlschieber, Edelstahlschieber, niedrigen Schieber des legierten Stahls (Chrom-Molybdänstahl der hohen Temperatur gehört beständiger dieser Kategorie), Stahlschieber der niedrigen Temperatur, etc.

Es gibt auch verschiedene spezifische Stahlsorten unter verschiedenen Formstahlschiebern, die allgemein verwendet sind, wie folgt:

1. Die werfenden Grade von Kohlenstoffstahlschiebern umfassen: WCA, WCB, WCC, LCB, usw.; Anwendbare Temperatur - ℃ 46 | ℃ 425.

2. Werfende Grade von Edelstahlschiebern: Edelstahl 301, Edelstahl CF8 (entsprechend dem Schmieden von Edelstahl 304), CF8M-Edelstahl (entsprechend dem Schmieden von Edelstahl 316), usw.; Anwendbare Temperatur - ℃ 198 | ℃ 816.

3. Niedriger legierter Stahl wird in legierten Hochtemperaturstahl und hochfesten niedriglegierten Stahl, unterteilt unter, welchem legierten Hochtemperaturstahl häufig ChromMolybdänstahl genannt wird.

Werfende Grade von ChromMolybdänstahlschiebern: zg1cr5mo, zg15cr1mov, anwendbare Temperatur ZG20CrMoV, wc6, wc9, c12a, etc.: ℃ 550 | ℃ 750.

Die anwendbare Temperatur jeder spezifischen Marke des Materials ist unterschiedlich, die entsprechend den tatsächlichen Arbeitsbedingungen vorgewählt wird.

Installation und Gebrauch

1. Vor Installation überprüfen Sie den Ventilhohlraum, Dichtfläche und andere Teile, und kein Schmutz oder Sand wird haften lassen;

2. Bolzen an allen Verbindungsteilen werden gleichmäßig festgezogen;

3. Prüfen Sie, ob die verpackenden Teile angefordert werden zusammengedrückt zu werden, um die Enge der Verpackung und die flexible Öffnung des RAMs sicherzustellen;

4. Vor der Installierung des Ventils, muss der Benutzer das Ventilmodell, Verbindungsgröße überprüfen und die mittlere Strömungsrichtung beachten, um Übereinstimmung mit den Ventilanforderungen sicherzustellen;

5. Wenn er das Ventil installiert, muss der Benutzer den notwendigen Raum für das Ventilfahren aufheben;

6. Die Verdrahtung des treibenden Gerätes muss entsprechend dem Schaltplan durchgeführt werden;

7. Der Schieber muss regelmäßig instand gehalten werden und wird nicht nach Belieben, damit, die Dichtung nicht zu beeinflussen zusammengestoßen werden und zusammengedrückt.
