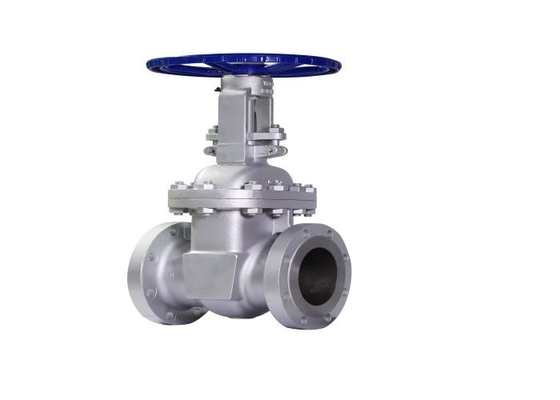

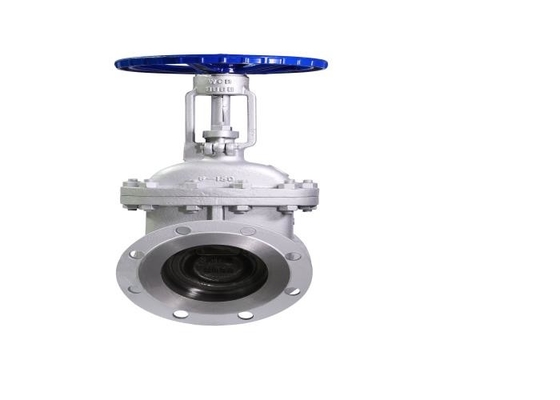

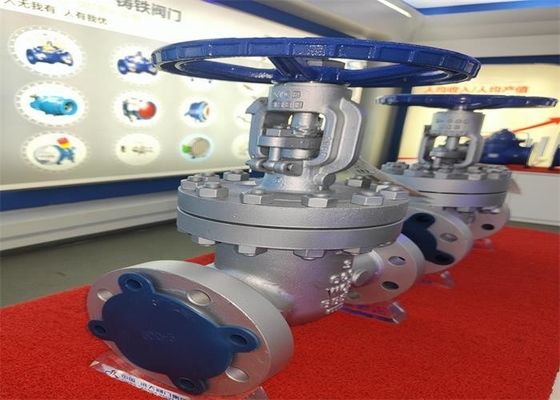

Druck DN50-DN600 API Cast Steel Rinsing Stems 150LB flanschte Schieber

Struktur und Prinzip der Aktion

1. das Ventil ist der angeschlossene Flansch;
2. das Ventil wird aus Ventilkörper, Mütze, Tor, Ventilstange, Handrad und anderen Teilen verfasst. Durch das Drehen des Handrades,
Die Ventilstangenaufstiege oder -fälle, das RAM so fahrend, um zu steigen oder zu fallen und machen ein lineares Verschiebungssenkrechtes zur Flüssigkeit,
Zu den Zweck des Öffnens und des Schließens erzielen.

Ventileigenschaften

①Es wird das Handrad abmontieren gelassen, wenn das Ventil in der ganz offenen Position ist-;
②Der Füller kann durch verschiedene Materialien und Strukturen entsprechend Kundenbedarf ersetzt werden;
③Die mittlere Dichtung nimmt Metallgewölbte Dichtung, die bessere versiegelnde Leistung und längere Nutzungsdauer hat, an und kann wiederholt auseinandergebaut werden und verwendet werden;
④Die integrale Führungsschiene innerhalb des Ventilkörpers kann garantieren, dass die RAM-Überreste in jeder möglicher Position zentrierten, als öffnend und schließend
⑤Die Verbindungsstärke zwischen der Ventilstange und dem RAM übersteigt die Stärke des Ventilstangenfadens;
⑥Die Antides schlages Ventilstange heraus ist mit einer konischen oberen Dichtfläche entworfen, die zum Ventildeckel nah ist, wenn das Ventil völlig geöffnet ist;
⑦Das elastische Keiltor kann die Oberflächenverzerrung des Sitzrings und die Deformation des Ventilkörpers kompensieren, der durch Rohrleitungsdruck verursacht wird;
Der Dichtungsring wird durch Dichtungsschweißen installiert, das Dichtflächen von verschiedenen Materialien entsprechend Kundenanforderungen schweißen kann.

Vorkehrungen in der Lagerung, in der Installation und im Gebrauch

1. das Ventil wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. für Langzeitlagerung sollte es regelmäßig instand gehalten werden.
3. das Ventil kann auf jede mögliche Rohrleitung installiert sein.
4. Druckprüfung wird vor Installation durchgeführt, und Installation kann durchgeführt werden, erst nachdem sie die Bedingungen erfüllt.
5. säubern Sie den Rohr- und Ventilhohlraum vor Installation.
6. das Handrad wird nicht für das Anheben benutzt.
7. das Produkt wird nicht großer externer Kraft nach Installation unterworfen.
8. die Betriebsbedingungen sind mit den Anforderungen in der Leistungsspezifikation in Einklang.
9. drehen Sie das Handrad nach rechts, um zu schließen und vice versa sich zu öffnen.

Umreißen Sie und schließen Sie Maß an
