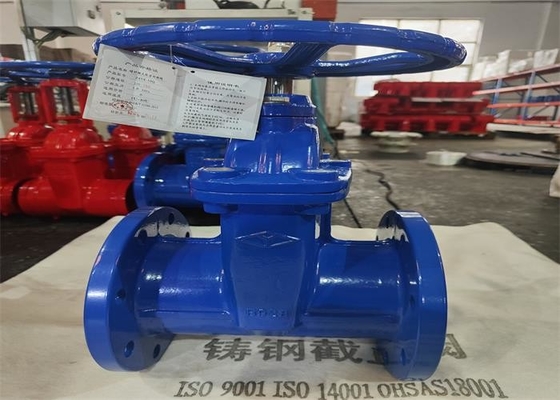

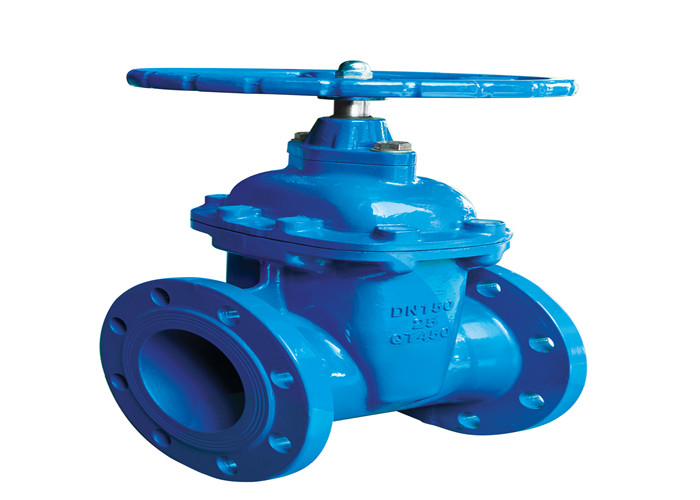

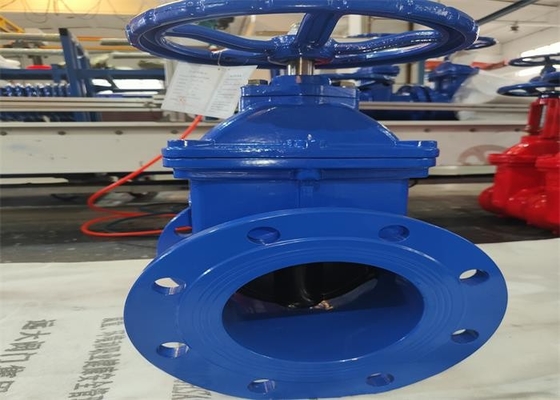

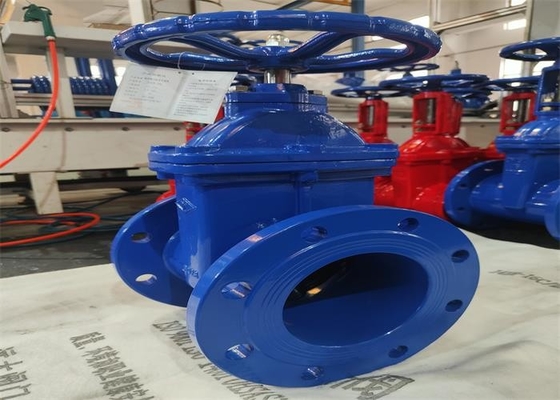

LÄRM 1,6 duktiles Eisen-elastischer Seats Mpa Nicht-steigender Stamm angeflanschter Schieber

Uage:

Das Ventil kann für das Öffnen und das Schließen auf Rohrleitungen und Ausrüstung mit mittlerem Temperatur nicht höherem ℃ als 80 benutzt werden.

Struktur-und Aktions-Prinzip:

1. Das Ventil ist der angeschlossene Flansch und stimmt mit Standard GBs/T 12232 überein. Das Ventil wird aus Ventilkörper, Mütze, Tor, Ventilstange, etc. verfasst.

2. Das Ventil dreht den Ventilschaft, indem es den speziellen Schlüssel dreht, um das RAM auf oder ab zu fahren, um den Zweck des Öffnens und des Schließens zu erzielen. Der integrale vulkanisierte Gummi der Ventilplatte blockiert effektiv den Kontakt zwischen der Ventilplatte und dem Medium und hat ausgezeichnete Antirostleistung. Der Effekt der Dichtung kann erzielt werden, indem man den Ausgleichseffekt der Mikrodeformation produziert worden durch Gummi verwendet, wenn das RAM betont wird.

Ventil-Eigenschaften

1. Einfache Form, leichte, gute Fertigungstechnik, breiter Einsatzbereich und einfache Installation.

2. Die Struktur ist angemessen und kompakt, ist das Volumen klein, und die schließend Massenteile (Tor) nehmen Keilstruktur, die die Deformation des Ventilkörpers automatisch kompensieren kann, der durch Sondertransport oder Temperatur während der Operation verursacht wird, und die Dichtung ist sicher und zuverlässig an.

3. Das Medium kann in jede mögliche Richtung von beiden Seiten des Schiebers fließen, der angeschlossen werden oder abgeschnitten werden kann.

4. Öffnung und das Schließen ist arbeitssparend. Beim Öffnen und Schließen, die Bewegungsrichtung des RAMs zur mittleren Strömungsrichtung senkrecht ist. Verglichen mit dem Absperrventil, ist das Öffnen und das Schließen des Schiebers arbeitssparend.

5. Es kann verwendet werden, damit Abwasserentladung das Tor am Verrosten verhindert.

Angelegenheiten, die Aufmerksamkeit benötigen

Gummiband setzte Inter- Dichtung, die Ventile nicht außerhalb des Bereichs benutzt werden können, der durch den Hersteller empfohlen wird. Alle folgenden teilweisen Warnungen sind nicht, aber werden einigen Anwendungsangelegenheiten helfen.

1. Das elastische Sitzdichtungsventil ist nicht auf die Rohrleitung, deren Funktionsdruck größer ist, als der Nenndruck installiert.

2. Das elastische Sitzdichtungsventil wird nicht auf der schrumpfend Rohrleitung benutzt, es sei denn, dass es besonders durch den Hersteller empfohlen oder gezeigt wird.

3. Elastische Sitzschieber sollten nicht Minustemparaturen ausgesetzt werden.

4. Um Operationsschaden zu verhindern, wird es empfohlen dass das Operationsdrehmoment DN40~ DN100 nicht als 270N.m größer sein sollte. DN125 | DN300 nicht mehr als 400 N.m. DN350 | DN600 nicht mehr als 500N.m.

5. Wenn die lokale minimale Temperatur niedriger als ℃ 4 ist, wird Wärmedämmungsschutz geboten; Wenn er als das Endenventil verwendet wird, werden das Begleiterrohr oder -jacke benutzt, damit die Heizung die Rohrwandtemperatur am Sein niedriger als 0 ℃ verhindert.

6. Es wird ausschließlich verboten, um es auf der Rohrleitung zu installieren und zu verwenden, die Erschütterung oder schnelle Änderung der mittleren Temperatur trägt

7. Die Rohrleitung, die mit dem Ventil angeschlossen wird, hat Drehpunkt repariert, und die zwei Flansche, die für Verbindung benutzt werden, sind konzentrisch und Druck anzuschließen, und das Ventilprodukt zu beschädigen zu vermeiden parallel, nachdem das Ventil installiert ist.

8. Egal wo es verwendet wird, muss der elastische Sitzdichtungsschieber zuhause gesetzt werden. Wenn er draußen gesetzt werden muss, muss das Ventil vor Wind, Regen und Sonnenschein geschützt werden. In den kälteren Klimata wird es abgeschlossen, um zu verhindern, dass Wasser Kommen das Ventil und einfriert, um den Schaden von Ventilcastings und von elastischen Dichtungen zu verhindern.

Wenn der elastische Sitzdichtungsschieber unter den Abzugsgraben installiert ist, werden Spezialwerkzeuge angefordert, um das Ventil zu betreiben. Die Getriebestange wird als herkömmlicher Funktionierengriff benutzt. Die Getriebekappe ist auf das Ventil installiert. Ein langer Funktionierengriff wird angefordert.

Die Getriebekappe kann von der Wölbung mit der funktionierenden Stange leicht betrieben werden, und die Wölbungsgröße ist für den Abbau des Ventildeckels und der internen Teile für Reparatur bequem.

Installation aus den Grund: wenn das Ventil aus den Grund installiert ist, wird die Rohrleitung vereinbart, um Schaden des Ventils zu verhindern. Das Ventil kann nicht auf die ungeordnete vereinbarte Rohrleitung installiert sein.

Maße
