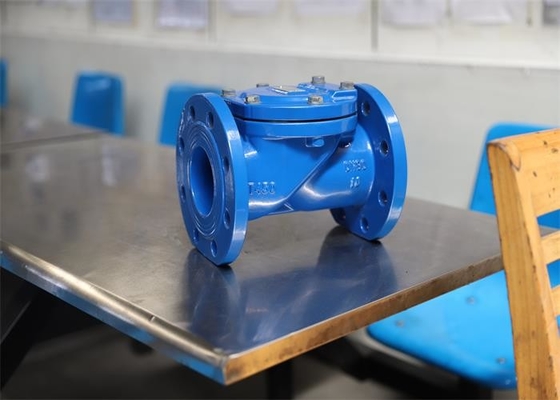

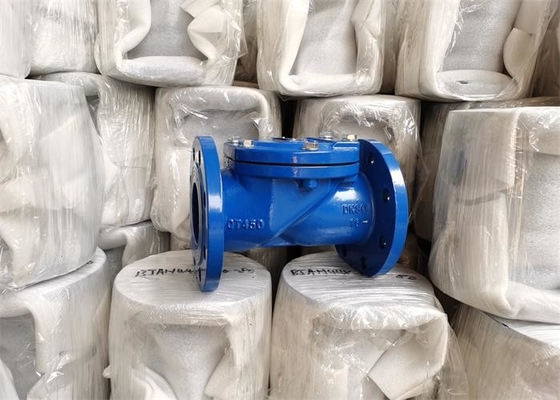

Duktile Eisen-Material-Gummiplatten-Rückschlagventil-angeflanschtes Schwingen-Rückschlagventil

Verwendung

Dieses Ventil wird hauptsächlich am Ausgang der Rohrleitungspumpe in der Wasserversorgung und Ableitung, Erdöl, chemische Industrie und andere nicht ätzende flüssige industrielle Abteilungen benutzt, um mittleren Gegenstrom zu verhindern.

Struktur- und Aktionsprinzip

Das Ventil wird durch Flansch angeschlossen, nimmt die Dichtfläche geneigten Entwurf an, und der Feierabend ist kurz, der den Wasserschlagdruck verringern kann. Das Ventil wird aus Ventilkörper, Ventildeckel, Ventilteller und anderen Teilen verfasst.

Ventileigenschaften

1. Die Widerstand Widerstände sind klein und die Dichtfläche wird weniger durch das Medium gereinigt und abgefressen.

2. Einfache Form, gute Fertigungstechnik und breiter Einsatzbereich.

3. Das begrenzte Positionsgerät im inneren Hohlraum des Ventilkörpers verhindert die öffnende Position des Ventiltellers am Sein zu hoch zu schließen und macht die Service-Leistung von der ganzen Maschine stabiler

4. Während der Installation ist die mittlere Strömungsrichtung mit der Pfeilrichtung auf den Ventilkörper in Einklang.

Speicher-, Installations- und Gebrauchsanweisungen

1. Das Ventil wird in ein trockenes Lager gelegt und wird nicht im Freien gespeichert.

2. Für Langzeitlagerung wird es regelmäßig instand gehalten.

3. Die Betriebsbedingungen erfüllen die Bedingungen von Leistungsangaben.

4. Druckprüfungeninspektion wird vor Installation geleitet, und Installation kann erst nach das Erfüllen der Bedingungen durchgeführt werden.

5. Säubern Sie den inneren Hohlraum von Rohren und von Ventilen vor Installation.

6. Nach Installation wird das Produkt nicht großer externer Kraft unterworfen.

7. Das Ventil ist normalerweise in die horizontale Rohrleitung, mit dem aufwärts Senkrechten des Ventildeckels zur Rohrleitung installiert und merkt, dass die mittlere Strömungsrichtung mit der Pfeilrichtung auf den Ventilkörper in Einklang ist.

8. Wenn die lokale minimale Temperatur niedriger als ℃ 4 ist, wird Wärmedämmungsschutz geboten; Wenn er als das Endenventil verwendet wird, werden das Begleiterrohr oder -jacke benutzt, damit die Heizung die Rohrwandtemperatur am Sein niedriger als 0 ℃ verhindert.

9. Es wird ausschließlich verboten, um es auf der Rohrleitung zu installieren und zu verwenden, die Erschütterung oder schnelle Änderung der mittleren Temperatur trägt.

Maß
