Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Schwingen-Rückschlagventil | Druck: | 2.5mpa |
|---|---|---|---|
| Temperatur von Medien: | ≤50℃ | Farbe: | Der Antrag des Kunden, blau |
| Standard: | LÄRM, GB | Struktur: | Kontrolle |
| Körpermaterial: | Eisen | Größe: | DN50~DN350 |
| Markieren: | Anhebende untere Rückschlagventil-Flansch-Art,2,5 Mpa-Rückschlagventil-Flansch-Art |
||

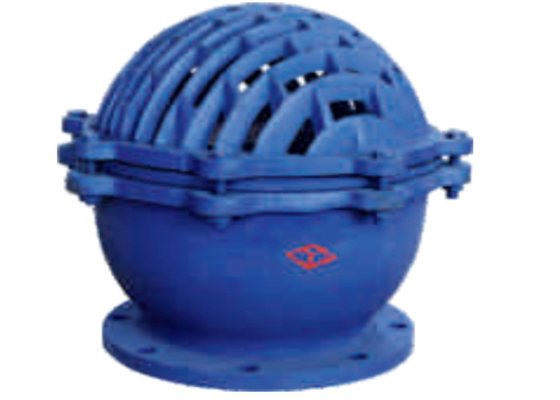

H42x-2.5 ist ein Flansch verbundenes anhebendes unteres Ventil; Flansch H45x-2.5 schloss multi Diskettenschwingen-Unterseitenventil an; H46x-2.5 ist ein Flansch verbundenes doppeltes Diskettenschwingen-Unterseitenventil; H12x-2.5 ist ein anhebendes unteres Ventil mit Innengewindeverbindung. Sie werden aus Ventilkörper, Dichtung, Ventilteller und Dichtung verfasst
Das Ventil wendet die Saugkraft der Pumpe auf, um Unterdruck zu erzeugen. Der Atmosphärendruck übt den Wasserdruck in den Ansaugstutzen der Pumpe aus, das Ventil zu öffnen. Wenn Sie die Pumpe stoppen, benutzen Sie den Wassersäuledruck und das Selbstgewicht des Ventiltellers, automatisch zu schließen, um den Rückstrom des Wasserstroms zu verhindern
1. Das Ventil wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Das Ventil wird regelmäßig für Langzeitlagerung instand gehalten.
3. Das Ventil ist an der Unterseite der vertikalen Rohrleitung des WasserEinlassrohres der Wasserpumpe installiert.
4. Säubern Sie den inneren Hohlraum von Rohren und von Ventilen vor Installation.
5. Die Betriebsbedingungen erfüllen die technischen Bedingungen in der Leistungsspezifikation

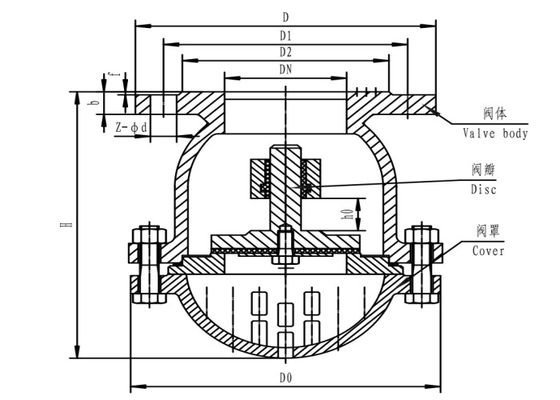

| Art |
DN |
Maß | |||||||
| D | D1 | D2 | BF | Z-Φd | D0 | h0 | H | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
