Produktdetails:
Zahlung und Versand AGB:
|

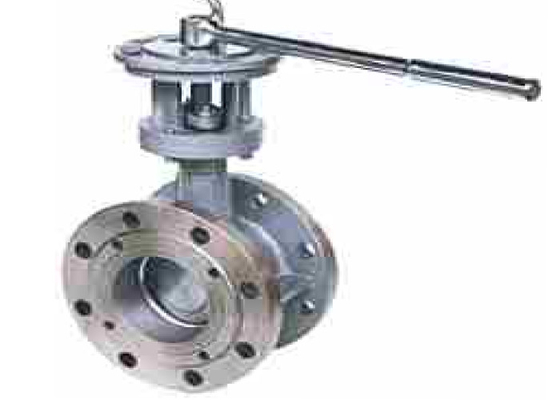

| Produktname: | Angeflanschtes Drosselventil | Druck: | 1.0/1.6 Mpa |
|---|---|---|---|
| Körpermaterial: | WCB | Art: | Dreifacher Exzentriker |
| Versiegelndes Gesicht: | Edelstahl | Öffnender Modus: | handel |
| Verbindung: | angeflanschtes Ende | Temperatur: | ℃ -29 bis 425 |
| Stammmaterial: | 2Cr13 | Joch: | WCB |
| Markieren: | Handel flanschte Drosselventil,Robbe Ring Flanged Butterfly Valve,1 |
||
Die Drosselklappe des Drosselventils ist in die Durchmesserrichtung der Rohrleitung installiert. Im zylinderförmigen Kanal des Drosselventilkörpers, dreht sich die DiskettenDrosselklappe um die Achse mit einem Rotationswinkel von 0 ° - ° 90. Wenn sie zu ° 90 sich dreht, ist das Ventil völlig offen
Dieses Ventil ist die Rohrleitungen des Wassers, des Öls etc. passend. Es kann die Flüssigkeit justieren und abschneiden.

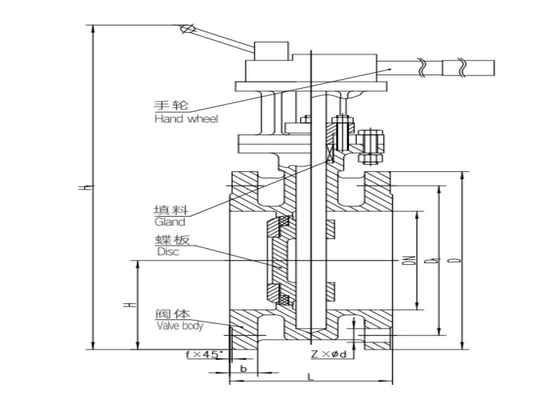

| Millimeter | L | D | D1 | BF | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
