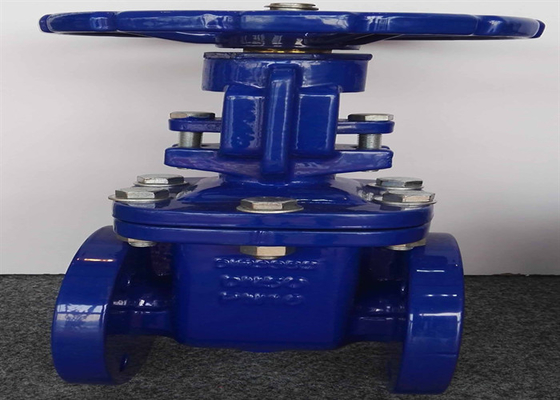

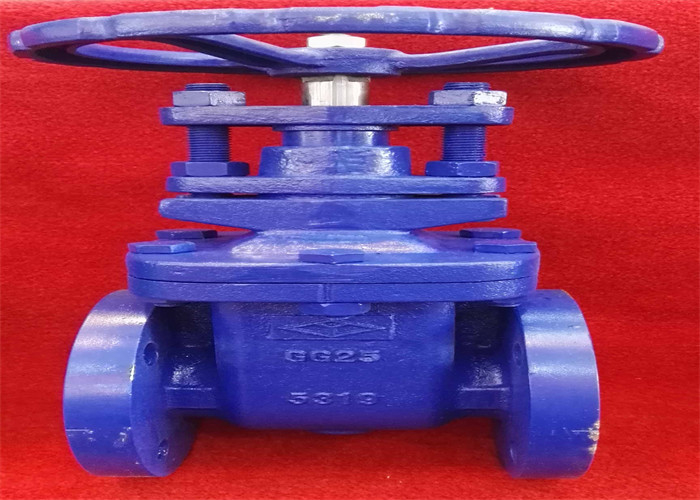

Dichtungs-Nicht-steigendes Stamm OS F4/F5 DIN3352 Metallroheisen-angeflanschten Schieber

Einleitung

Die Schieberöffnung und das schließende Teil ist ein RAM, und die Bewegungsrichtung des RAMs ist zur flüssigen Richtung senkrecht. Der Schieber wird als das Abkürzungsmedium benutzt. Wenn er völlig geöffnet ist, ist der ganze Flusskanal durch gerade. Diesmal der Druckverlust * von der mittleren Operation ist klein. Entsprechend der Form von Dichtelementen, werden Schieber häufig in einige verschiedene Arten, wie Keilschieber, flacher Schieber, paralleler doppelter Schieber, doppelter Schieber des Keils unterteilt, sind etc.-Schieber normalerweise für Arbeitsbedingungen passend, die nicht brauchen geöffnet zu sein und häufig geschlossen zu werden und das Tor völlig offen zu halten oder völlig geschlossen zu werden. Nicht passend für Gebrauch, wie vorgeschrieben oder das Drosseln. Verschiedene Materialien können für Wasser, Dampf, Öl, Salpetersäure, Essigsäure, Oxydierungsmedium, Harnstoff und andere Medien benutzt werden.
Die treibenden Geräte umfassen Handrad, Kegelradgetriebe, elektrisch, pneumatisch, etc.

Strukturelle Eigenschaften

1. Das RAM hat zwei Dichtflächen, * es ist allgemein verwendetes, dass die zwei Dichtflächen der RAM-Form ein Keil und der Keilwinkel mit den Ventilparametern schwankt, ° normalerweise 5.
2. Das versiegelnde Prinzip des Keilschiebers ist, das Versiegeln durch die nahe Kombination der zwei Dichtflächen auf dem Keil und der zwei Dichtflächen auf dem Ventilkörper zu erzielen.
3. Keilschieber kann in steigenden Stammschieber (anhebender Stammschieber) und nicht steigenden Stammschieber (drehender Stammschieber) entsprechend der unterschiedlichen Öffnung und den schließend Modi des Schiebers unterteilt werden gefahren worden durch Ventilschaft.
4. Keilschieber kann in elastischen Schieber und steifen Schieber entsprechend unterschiedlicher Torstruktur unterteilt werden.
5. Der Ventilkörper wird geworfen, werden der Ventilkörper und die Mütze durch Bolzen angeschlossen, wird der mittlere Flansch durch gewundene gedrehte Dichtung versiegelt, und Metallring kann auch benutzt werden, wenn Kunden spezielle Anforderungen haben.
6. Der Kanal ist glatt und die Durchflusszahl ist klein. Die Dichtfläche wird weniger durch das Medium gereinigt und abgefressen.
7. Die Dichtfläche wird vom legierten Stahl oder vom Hartmetall, mit guter Verschleißfestigkeit und Kratzfestigkeit gemacht.
8. Flexible Graphitverpackung wird, mit zuverlässiger Dichtung und heller und flexibler Operation angenommen.
9. Die Strömungsrichtung des Mediums ist uneingeschränkt, ohne den Fluss zu stören und den Druck zu verringern.
10. Das Gebrauchsmuster hat die Vorteile der einfachen Form, der kurzen strukturellen Länge, des guten manufacturability und des breiten Einsatzbereichs.

Maße

Grundnorm
