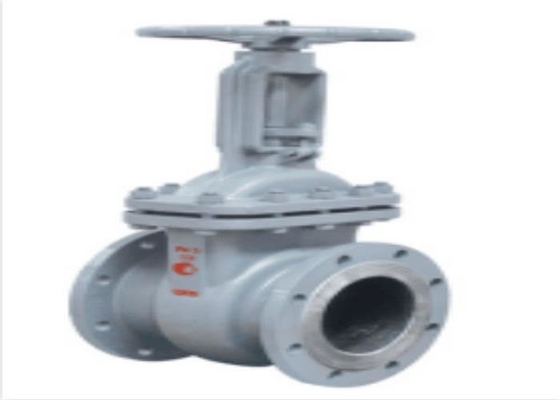

Rohre, die nur vollständig WCB Russland öffnen und schließen, flanschten Schieber

Einleitung

Das Öffnen und das schließend Teil des Formstahlschiebers ist das Tor, und die Bewegungsrichtung des Tors ist zur flüssigen Richtung senkrecht. Der Schieber kann nur völlig geöffnet sein und geschlossen werden, nicht justiert werden und gedrosselt werden. Das RAM hat zwei Dichtflächen. Der allgemein verwendetste Modus ist dass die zwei Dichtflächen der RAM-Ventilform ein Keil. Der Keilwinkel schwankt mit den Ventilparametern, normalerweise 50. Wenn die mittlere Temperatur nicht hoch ist, ist es 2 ° 52'. Das Tor des Keilschiebers kann in ein Ganzes hergestellt werden, das steifen Schieber genannt wird; Es kann in ein RAM auch gemacht werden, das geringfügige Deformation produzieren kann, um sein manufacturability zu verbessern und die Abweichung des Winkels der Dichtfläche im Verarbeitungsprozeß wieder gutzumachen. Diese Art von RAM wird elastisches RAM genannt.

Klassifikation von Schiebern

Schieber können in steigende Stammschieber und nicht steigende Stammschieber unterteilt werden je nachdem ob die Ventilschaftsaufstiege oder -fälle. Die steigenden Stammschieberaufstiege und -fälle, während der Ventilschaft sich dreht; Der Ventilschaft dreht nur sich, und nicht steigen und fallen ist der nicht steigende Stammschieber.

Das Tor des steigenden Stammschiebers bewegt sich linear mit dem Ventilschaft, der steigenden Stammschieber genannt wird (alias steigenden Stammschieber). Im Allgemeinen gibt es Trapezgewinde auf der anhebenden Stange. Durch die Nuss an der Spitze des Ventils und die Führernut auf dem Ventilkörper, wird die Drehbewegung in lineare Bewegung geändert, d.h. wird das funktionierende Drehmoment in funktionierenden Schub geändert. Wenn das Ventil geöffnet ist, wenn die Hubhöhe des RAMs 1:1zeiten der Ventildurchmesser gleich ist, wird der flüssige Kanal vollständig entblockt, aber diese Position kann nicht während der Operation überwacht werden. Im tatsächlichen Gebrauch wird der Gipfel des Ventilschafts als das Kennzeichen verwendet, d.h. wird die Position, die nicht geöffnet sein kann, als seine völlig offene Stelle verwendet. Um das Blockierungsphänomen zu betrachten als verursacht durch Temperaturwechsel, ist sie normalerweise in die Höchstposition geöffnet und dann zurück Drehung 1/2-1 als die Position des völlig offenen Ventils drehte. Deshalb wird die völlig offene Stelle des Ventils entsprechend der Position RAMs bestimmt (d.h. Anschlag >).

Für einige Schieber wird die Ventilschaftsnuß auf das Tor eingestellt. Der Ventilschaft dreht sich, ohne anzuheben. Die Rotation des Handrades fährt den Ventilschaft, um das Tor zu drehen und anzuheben. Diese Art des Ventils wird Drehstangenschieber oder nicht steigenden Stangenschieber genannt. Der Schalter ist der selbe wie der steigende Stangenschieber. Er ist, wenn er nicht geöffnet ist, und völlig geschlossen völlig offen, wenn er geschlossen ist, wenn er nicht geöffnet ist. Verglichen mit dem steigenden Stangenschieber, ist es schwer, die Eröffnung des Tors mit bloßem Auge verständlich, also muss er addiert werden installiert den öffnenden Indikatorstreifen.

Maße
