| Produktname: | Angeflanschtes Drosselventil | Größe: | DN50-DN1200 |
|---|---|---|---|
| Druck: | 10k/20k | Material: | Kohlenstoffstahl wcb |
| Medium: | Wasser-Öl-Dampf | Verbindung: | Flansch-Enden |
| Farbe: | Der Antrag des Kunden | Art: | Dreifacher Exzenterkern |
| Temperatur: | -29℃ zu 425℃ | ||
| Markieren: | 10K Kohlenstoffstahl-Drosselventil,20K Kohlenstoffstahl-Drosselventil,Exzentriker-Drosselventil des Wasser-drei |
||

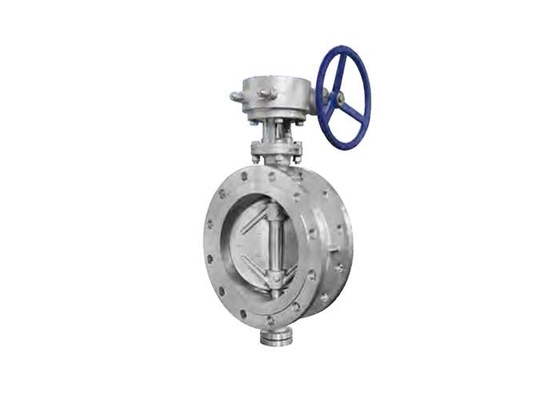

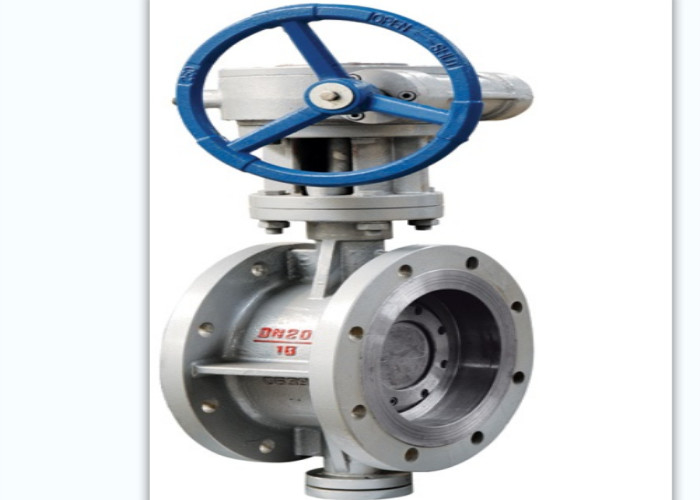

Drosselventil hat die Vorteile der einfachen Struktur, des Bändchens und des Leichtgewichtlers. Es wird nur aus einigen Teilen verfasst. Außerdem kann es schnell geöffnet werden und geschlossen werden, indem man ° 90 dreht, das einfach ist zu benützen. Gleichzeitig hat das Ventil gute flüssiges Steuereigenschaften. Die Drosselklappe des Drosselventils ist in die Durchmesserrichtung der Rohrleitung installiert. Im zylinderförmigen Kanal des Drosselventilkörpers, dreht sich die scheibenförmige Drosselklappe um die Achse mit einem Rotationswinkel von 0 ° | ° 90. Wenn sie zu ° 90 sich dreht, ist das Ventil völlig offen. Wenn das FlanschDrosselventil in der völlig offenen Stelle ist, ist die Stärke der Drosselklappe der einzige Widerstand, wenn das Medium den Ventilkörper durchfließt. Deshalb ist der Druckabfall, der durch das Ventil erzeugt wird, sehr klein, also hat er gute Steuerung- des Datenflusseseigenschaften
Verwendung: Dieses Ventil ist auf den Gebieten des Erdöls, der Leichtindustrie, des Verschiffens, der Energie weitverbreitet gewesen und Wasserindustrie, pharmary etc. geliefert und abgelassen. Es Fließenmittel alle des ätzenden und uncorrosive Gases, Flüssigkeit, Semeflüssigkeit. Sie kann adhust und schnitt die Flüssigkeit ab.
| Teilname | Körper | Dichtungsring | Stamm | Diskette |
| Material | WCB | 2Cr13 | 2Cr13 | WCB |
| Flanschende | JIS B 2212 |
| Vertraulich | JIS B 2002-1987 |
| ART | DN | Größe (㎜) | |||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. Das Ventil wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Für Langzeitlagerung wird es regelmäßig instand gehalten.
3. Das Ventil ist auf die horizontale oder vertikale Rohrleitung installiert, aber zu schließen ist einfach sich zu öffnen und.
4. Druckprüfung wird vor Installation durchgeführt, und Installation kann erst nach das Erfüllen der Bedingungen durchgeführt werden.
5. Säubern Sie den inneren Hohlraum von Rohren und von Ventilen vor Installation.
6. Das Ventil ist nicht abhängig von großer externer Kraft nach Installation.
7. Während der Installation ist die mittlere Strömungsrichtung mit der Pfeilrichtung des Ventilkörpers in Einklang.
8. Die Betriebsbedingungen erfüllen die technischen Bedingungen in der Leistungsspezifikation.
