Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Angeflanschter Schieber | Druck: | Niederdruck |
|---|---|---|---|
| Struktur: | Steigender Stamm-Schieber | Medium: | ater, vapou |
| Portgröße: | 2" ~12" | Standard: | msss-70 |
| Vertraulich: | ASME B16.10 | Temperatur: | -10 zu 200℃ |
| Farbe: | Blau | Körpermaterial: | Duktiles Eisen |
| Markieren: | 125LB flanschte Schieber,API Flanged Gate Valve,ANSI 6 Zoll angeflanschter Schieber |
||

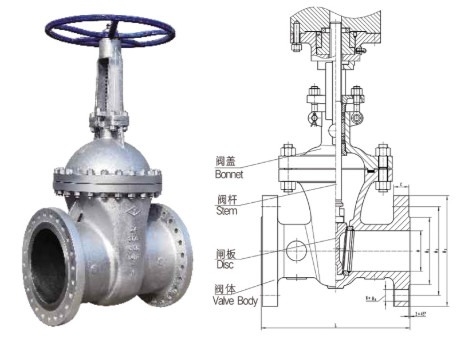

Der Schieber ist ein Tor mit dem Öffnen und den schließend Teilen. Die Bewegungsrichtung des Tors ist zur flüssigen Richtung senkrecht. Der Schieber kann nur völlig geöffnet sein und völlig geschlossen werden, nicht justiert werden und gedrosselt werden. Der Schieber wird durch den Kontakt zwischen der Dichtung und dem Tor versiegelt. Normalerweise wird die Dichtfläche mit Metallmaterialien bedeckt, um die Verschleißfestigkeit, wie Bedeckung von 1Cr13, von stl6, von Edelstahl, von etc. zu erhöhen. Der Schieber hat steifen Schieber und elastischen Schieber. Entsprechend verschiedenen Schiebern wird der Schieber in steifen Schieber und elastischen Schieber unterteilt.
| Entwurf und Fertigung | MSS S-70 |
| Vertraulich | ANSI B16.10 |
| Flanschende | ANSI B16.1 |
| Test | MSS SP-70 |
Schalten Sie ein oder stellen Sie die Rohrleitungen ab, in denen der Nenndruck bleow der Druck 125LB ist, und das Medium muss Stamm, Wasser oder Öl sein, das das canbe benutzt auf den Gebieten der Mineralölindustrie, chemische indemical Industrie, Pharmaindustrie eine Energieindustrie
| GRÖSSE | 2" ~12" |
| Norminal-ressure | 125LB |
| Suitble-tempreature | -10 zu 200℃ |
| Robbentest | 1.41mpa |
| Shell-Test | 2.46mpa |
| Passendes Medium | WasserGasöl |

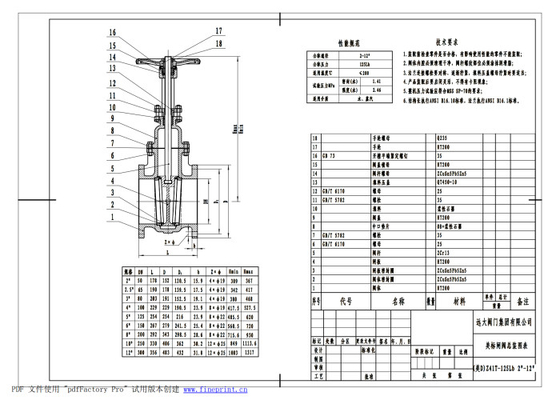

| Teilname | Material |
| Körper | HT200 |
| Karosserieabdichtungsring | ZCuSn5Pb5Zn5 |
| Diskettenring | ZCuSn5Pb5Zn5 |
| Diskette | HT200 |
| Stamm | 2Cr13 |
| Nuss | 25 |
| Bolzen | 35 |
| Dichtung | Graphit 08+ |
| Mütze | HT200 |
| Verpackung | Graphit |
| Bolzen | 35 |
| Nuss | 25 |
| Stopfbuchse | QT450-10 |
| Stammnuß | ZCuSn5Pb5Zn5 |
| Mützennuß | HT200 |
| Gekerbte Klemmschraube | 35 |
| Rad | HT200 |
| Radmutter | Q235 |
| Größe | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 178 | 152 | 120,5 | 15,9 | 4xф19 | 310 | 368 | 203 |
| 2-1/2 „ | 65 | 190 | 178 | 139,5 | 17,5 | 4xф19 | 339,5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152,5 | 19,1 | 4xф19 | 377,7 | 464,7 | 203 |
| 4" | 100 | 229 | 229 | 190,5 | 23,9 | 8xф19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23,9 | 8xф22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241,5 | 25,4 | 8xф22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298,5 | 28,6 | 8xф22 | 715,6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30,2 | 12xф25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31,8 | 12xф25 | 1003 | 1317 | 508 |
Die Widerstand Widerstände sind klein und die Dichtfläche wird weniger durch das Medium gebürstet und abgefressen. Öffnung und das Schließen ist arbeitssparend. Die Strömungsrichtung des Mediums ist uneingeschränkt, ohne den Fluss zu stören und den Druck zu verringern. Das Gebrauchsmuster hat die Vorteile der einfachen Form, der kurzen strukturellen Länge, des guten manufacturability und des breiten Einsatzbereichs.
Es ist einfach, Abnutzung und Kratzer zwischen Dichtflächen zu verursachen, der schwierig instandzuhalten ist.
Die Gesamtausmasse sind groß, die einen bestimmten Raum für das Öffnen und das Schließen erfordert, und die Öffnung und der Feierabend ist lang
