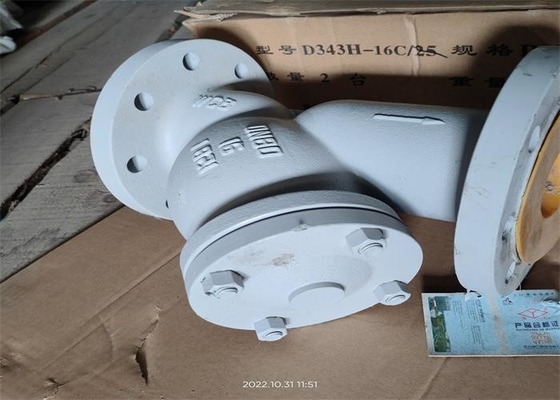

| Produktname: | Y-Siebventil | Körpermaterial: | Kohlenstoffstahl |
|---|---|---|---|
| Farbe: | Der Antrag des Kunden, Grau | Verbindung: | Flanschenden, RF |
| Größe: | DN15~DN500 | Typ: | Y-Sieb. Filterventil |
| Filtermaterial: | 304, ss304 | Mittel: | Wasser Öl Dampf |
| Markieren: | 1,0 MPa Druck Y-Siebventil,Metallurgie-Y-Siebventil |
||
Gussstahlfilter werden häufig in der Metallurgie, der chemischen Industrie, der Erdölindustrie, der Papierherstellung, der Medizin, der Lebensmittelindustrie, dem Bergbau, der Stromversorgung, in Städten, im Haushalt und in anderen Gasfeldern eingesetzt.Der Gusseisenfilter ist ein unverzichtbares Gerät in der Übertragungsmediumleitung, das normalerweise am Einlass des Druckentlastungsventils, des Druckentlastungsventils, des Positionierventils oder anderer Geräte installiert wird, um Verunreinigungen im Medium zu beseitigen, um den normalen Gebrauch von Ventilen zu schützen und Ausrüstung, reduzieren die Wartungskosten der Ausrüstung.
Wenn die Flüssigkeit mit einem Filterelement in den Filter eintritt, werden die Verunreinigungen durch das Filterelement blockiert und das saubere Filtergas wird aus dem Filterauslass abgegeben.Wenn eine Reinigung erforderlich ist, wird das Filterelement herausgenommen, solange der Filterzylinder zerlegt ist, und kann nach der Reinigung wieder eingesetzt werden.Daher ist die Verwendung und Wartung von Gusseisenfiltern äußerst bequem.
| Typ | DN | L | D | D1 | D2 | bf | Z-Φd |
| GL41H-16C | fünfzehn | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| von Angesicht zu Angesicht | GB/T 12221 |
| Flanschanschlussmaße | JB/T 79.1 |
| Inspektion von Ventilen | GB/T 26480 |
| Höllentest (Wasser) | 2,4 MPa |
| Geeignete Temperatur | -29℃ ≤ t ≤ 425 ℃ |
| Passender Druck | Druck < 1,6 MPa. |
| Geeignetes Medium | Dampf Wasser Öl |
| Körper | WCB |
| Luftfilternetz | 304 |
| Dichtung | 08F+Flexibler Graphit |
| Motorhaube | WCB |
| Mutter | 35 |
| Kann zusammenbrechen | Fehlerursache | Methode der Eliminierung |
| Leckage im mittleren Mund |
1. Beschädigung oder Ausfall des mittleren Mundpolsters.
2. Die Dichtfläche der mittleren Mündung ist beschädigt. |
1. Ersetzen Sie das mittlere Mundpolster.
2. Reparieren Sie die Dichtfläche. |
1. Dieses Produkt muss in einem trockenen Lager gelagert werden, und es ist strengstens verboten, es im Freien zu lagern.
2. Das Produkt wird häufig am Einlass von Druckminderventilen, Druckentlastungsventilen, hydraulischen Steuerventilen oder Wassergasgeräten installiert.
3. Es sollte in einem Abstand vom 6-10-fachen des Durchmessers des geschützten Ventils installiert werden.
4. Die Rohrleitung zum Einbau dieses Ventils muss umgangen werden.
5. Prüfen Sie, ob die Schrauben locker sind.Wenn sie locker sind, ziehen Sie sie fest.
Beim Einbau muss der Durchfluss des Mediums mit der Pfeilrichtung auf dem Ventilgehäuse übereinstimmen.
7. Die Betriebsbedingungen sollten mit den Anforderungen in der Leistungsspezifikation übereinstimmen.
8. Der Durchfluss des ausgewählten Produkts muss größer oder gleich dem für die Rohrleitung erforderlichen Durchfluss sein.
