Produktdetails:
Zahlung und Versand AGB:
|

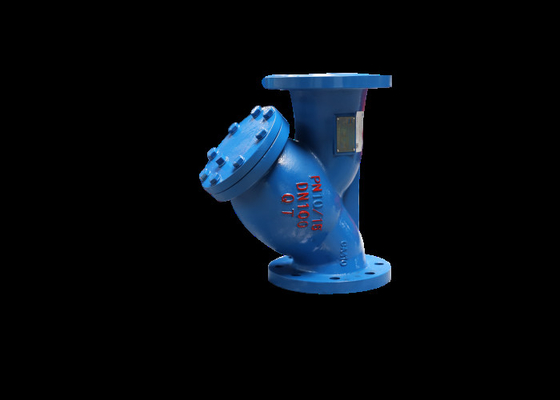

| Produktname: | Siebventil | Verbindung: | Flansch-Enden, Rf |
|---|---|---|---|
| Farbe: | blau, Kundenwunsch, schwarz | Standard: | KS-Standard |
| Name: | Filterventil | Größe: | DN40~DN300 |
| Druck: | Mittlerer Druck, 1,6 MPa | Material: | Gusseisen, Grauguss |
| Markieren: | Y-Siebfilterventil mit schwarzem Körper,Y-Siebfilterventil aus Grauguss,Y-Siebventil 10k Druck |
||
Dieses Produkt ist geeignet für Nenndruck ≤ 1,6 MPa, Temperatur 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C Wasser, ≤ 0,2 MPa Sattdampf, Ölpipeline, kann Schmutz, Niederschlag, Rost und andere Ablagerungen filtern Mittel.
Y-Typ-Filter ist ein unverzichtbares Filtergerät zum Fördern von Medium-Rohrleitungssystemen.Y-Filter werden normalerweise am Einlass von Druckentlastungsventilen, Druckentlastungsventilen, Wasserstandsventilen oder anderen Geräten installiert, um Verunreinigungen im Medium zu entfernen und den normalen Gebrauch von Ventilen und Geräten zu schützen.Der Y-Typ-Filter hat eine fortschrittliche Struktur, einen geringen Widerstand, ist leicht zu entladen und so weiter.Y-Typ-Filter anwendbares Medium kann Wasser, Öl, Gas sein.
| GL41H-10K | (DN) | Größe | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Typ | Druck (MPa) | Prüfdruck MPa | Geeignete Temperatur℃ | Geeignetes Medium |
| Stärke (Wasser) | ||||
| (KS)YDST | 1.0 | 2.0 | -10~200℃ | Dampf |
Dieses Produkt besteht aus Körper, Deckel, Filter und anderen Teilen, das Medium vom Import in, durch den Filtersiebfilter, vom Auslass aus
1. Dieses Produkt wird in einem Trockenlager aufbewahrt und darf nicht im Freien gelagert werden.
2. Langzeitlagerung, regelmäßige Wartung.
3. Das Produkt wird normalerweise in das Druckentlastungsventil, das Druckentlastungsventil, das hydraulische Steuerventil oder die Verwendung von mittleren Geräten am Einlassende eingebaut.
4. Umgehen Sie die Pipelines für die Installation des Produkts.
5. Das Produkt sollte aus der Entfernung des geschützten Ventils installiert werden, die das 6- bis 10-fache des Durchmessers des geschützten Ventils betragen sollte.
6. Bei der Installation muss der Durchfluss des Mediums mit der Pfeilrichtung auf dem Gehäuse übereinstimmen.
7. Bei der Montage befindet sich die Abdeckung unter der Durchmesserachse.
8. Rohr- und Ventilhohlraum sollten vor der Installation gereinigt werden.
9. Die Betriebsbedingungen sollten mit den Anforderungen in den Hauptleistungsspezifikationen übereinstimmen.
10. Die Reinigung oder Reinigung sollte durchgeführt werden, wenn die Eingangs- und Ausgangsdruckdifferenz größer als 0,2 MPa ist.
