Produktdetails:
Zahlung und Versand AGB:
|

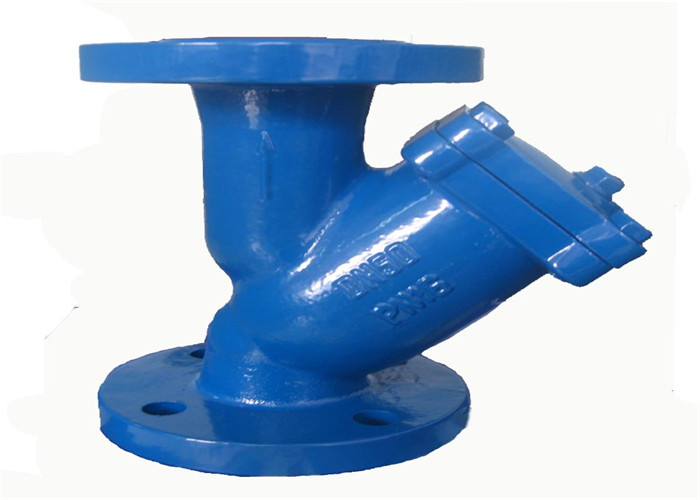

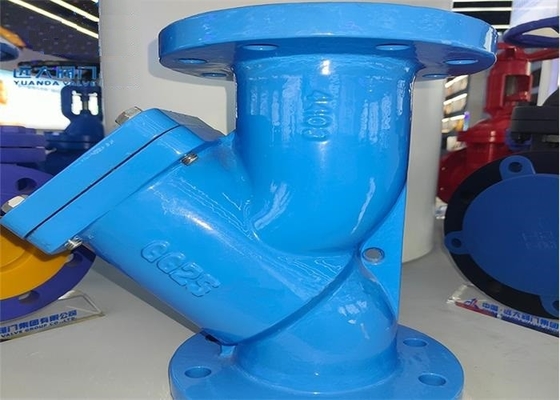

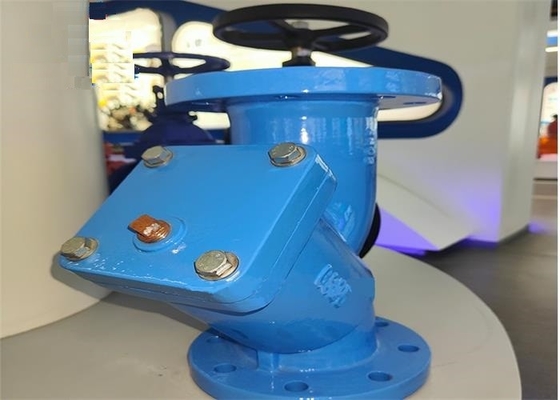

| Produktname: | Y-Siebventil | Name: | Flanschfilterventil |
|---|---|---|---|
| Verbindung: | Flansch-Enden | Größe: | DN50~DN200 |
| Farbe: | blau, der Antrag des Kunden | Gittergewebe: | 10~100 |
| Medien: | Wasser, Öl, Erdgas | Druck: | Mittlerer Druck |
| Markieren: | Flanschenden Y-Siebventil,Y-Siebventil der Größe 100 mm,Y-Siebventil mit kompakter Struktur |
||
Dieses Produkt ist geeignet für Nenndruck ≤ 1,6 MPa, Temperatur 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C Wasser, ≤ 0,2 MPa Sattdampf, Ölpipeline, kann Schmutz, Niederschlag, Rost und andere Ablagerungen filtern Mittel.
| Größe | L | D | D1 | D2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Teilname | Material |
| Körper, Motorhaube | GG25/GGG40.3 |
| Filter | 304 |
| Schraube, Mutter | 25/35 |
| Flanschende | BS EN1092-2 |
| Erkennung und Prüfung | BS EN 12266 |
| Nenndruck | 1,6 MPa |
| Höllentest (Wasser) | 2,4 MPa |
| Geeignete Temperatur | Temperatur ≤ 200 ℃ |
| Passender Druck | Druck < 1,6 MPa. |
| Geeignetes Medium | Dampf Wasser Öl |
Das Ventil ist vom Medium in den Einlass, durch das Filtersieb, um den Zweck des Filterns zu erreichen, aus dem Auslass strömt heraus.
1. Einfache Form, gute Fertigungstechnologie, breites Anwendungsspektrum, einfach zu installieren.
2. Angemessene und kompakte Struktur, volles Aussehen, in der Arbeit kann die Verunreinigungen im Medium filtern.
3. Das Medium kann aus der Richtung des Ventileinlasses fließen, durch das Filtersieb filtern und aus dem Auslass herausfließen, um den Zweck der Filtration zu erreichen.
1. Dieses Produkt wird an der Rohrleitung installiert, um Kleinteile in der Rohrleitung zu filtern und den normalen Betrieb von Ventilen oder Geräten zu schützen.
2. Um das Produkt zu installieren, muss an den Rohrleitungen ein Bypass installiert werden.
3. Rohr- und Ventilhohlraum sollten vor der Installation gereinigt werden.
4. Das Ventil darf nach der Installation keinen großen äußeren Kräften ausgesetzt werden.
5. Wenn die örtliche Mindesttemperatur unter 4℃ liegt, sollte ein Isolationsschutz verwendet werden;Da das Endventil mit Rohr- oder Mantelheizung verwendet werden sollte, um zu verhindern, dass die Rohrwandtemperatur unter 0 ° C fällt.
6. Es ist strengstens verboten, die Rohrleitung unter Vibrationen oder schnellen Änderungen der mittleren Temperatur zu installieren und zu verwenden.
7. Das Produkt wird normalerweise am Einlass des Druckminderventils, des hydraulischen Steuerventils und anderer Geräte installiert.Die Einbaulage sollte das 6- bis 10-fache des Durchmessers des geschützten Ventils betragen, und die Durchflussrichtung des Mediums sollte mit der Pfeilrichtung des Ventilkörpers übereinstimmen;Andernfalls wird die Filterfunktion nicht erreicht.
