Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Sich hin- und herbewegendes Kugelventil | Farbe: | Der Antrag des Kunden |
|---|---|---|---|
| Name: | Flansch-Kugelventil | Standard: | API-Standard |
| Größe: | DN15~DN150 | Körpermaterial: | 304; Edelstahl |
| Verbindung: | Flansch; Rf | Funktionsdruck: | 1.0-1.6Mpa (10-25bar) |
| Markieren: | 4 Zoll-Flansch-sich hin- und herbewegendes Kugelventil,Edelstahl-Flansch-sich hin- und herbewegendes Kugelventil,4 Zoll angeflanschtes Schwimmerventil |
||

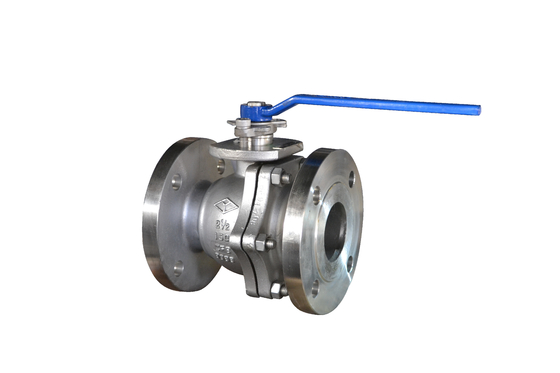

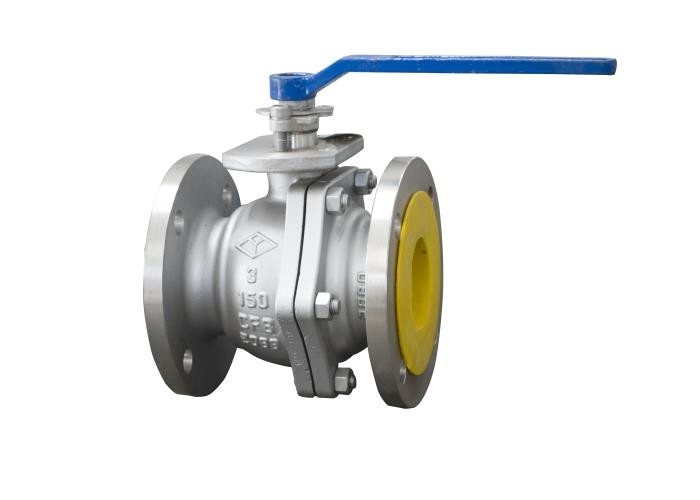

Edelstahl flanschte Kugelventile erfordern nur eine 90-Grad-Rotation und einen kleinen Rotationsmoment, um fest zu schließen. Vollständig gleiche Ventilkörperhöhle für das Medium stellt wenig Widerstand, gerade durch den Flusskanal zur Verfügung. KUGELVENTILE WERDEN IM ALLGEMEINEN GUT FÜR das DIREKTE ÖFFNEN UND das SCHLIESSEN BETRACHTET, ABER NEUENTWICKLUNGEN HABEN SIE ENTWORFEN, UM FLUSS ZU DROSSELN UND ZU STEUERN. Das Hauptmerkmal des Kugelventils ist seine Kompaktbauweise, einfach zu benützen und instandzuhalten, passend für Wasser, Lösungsmittel, Säuren und Erdgas und andere allgemeine Arbeitsmedien, aber auch passend für schlechte Arbeitsbedingungen von Medien, wie SauerstoffWasserstoffperoxid, Methan und Äthylen. Kugelventilkörper kann integral sein, kann auch kombiniert werden. Diese Art des Ventils ist in die horizontale Richtung der Rohrleitung installiert.
Edelstahl flanschte Kugelventile arbeiten, indem er den Stamm drehte, um das Ventil zu öffnen oder zu blockieren. Das Kugelventil-Schalterlicht, klein, kann in ein großes Kaliber, zuverlässige Dichtung, einfache Struktur, bequeme Wartung, Dichtfläche gemacht werden und kugelförmige Oberfläche ist häufig im geschlossenen Zustand, nicht einfach, Medienabnutzung zu sein, ist weitverbreitet in den verschiedenen Industrien
| Art | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3,7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4,2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4,8 | |
| 1-1/2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4,8 | |
| 2 | 178 | 150 | 120,4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5,5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1,6 | 4-Ф19 | 167 | 5,5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6,4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Teil-Name | Material |
| Körper | CF8 |
| Stamm, Ball | F304 |
| O-Ring, Verpackung | PTFE |
| Mögliche Störungen | Die Ursache des Ausfalls | Störungsbeseitigungsmethode |
| 1. Durchsickern der Dichtfläche | 1. Der mittlere Flanschbolzen ist lose. | 1. Ziehen Sie den mittleren Flanschbolzen gleichmäßig fest. |
| 2. Schaden der Dichtfläche. | 2. Reparieren Sie die Dichtfläche oder ersetzen Sie die Teile. | |
| 2. Verpackendes Durchsickern | 1. Unzulängliche Verpackung. | Füller 1.Add. |
| 2. Die Verpackung wird nicht fest gedrückt. | 2.Press die Verpackung fest. | |
| 3. Durchsickern am mittleren Mund | 1. Die mittlere Flanschauflage ist beschädigt oder ungültig. | 1.Replace die mittlere Flanschdichtung. |
| 2. Mittlere Flanschbolzen werden nicht festgezogen. | 2.Tighten der mittlere Flanschbolzen gleichmäßig. |
1. Dieses Produkt sollte in einem trockenen Lager gehalten werden und wird ausschließlich verboten, im Freien gespeichert zu werden.
2. Langzeitlagerung, regelmäßige Wartung.
3. Dieses Produkt kann in jede mögliche Position der Rohrleitung oder der Ausrüstung installiert sein, aber zu schließen sollte bequem sein sich zu öffnen und.
4. Vor Installation sollte die Druckprüfung durchgeführt werden, um die Bedingungen vor Installation zu erfüllen.
5. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.
6. Das Produkt wird keiner großen externen Kraft nach Installation unterworfen.
7. Die Position des Griffs zeigt an, ob das Ventil offen oder geschlossen ist. Der Griff öffnet sich, wenn er mit der Rohrachse flach ist, und schließt, wenn er zur Rohrachse senkrecht ist.
8. Die Betriebsbedingungen sind mit den Leistungsspezifikationsanforderungen in Einklang
