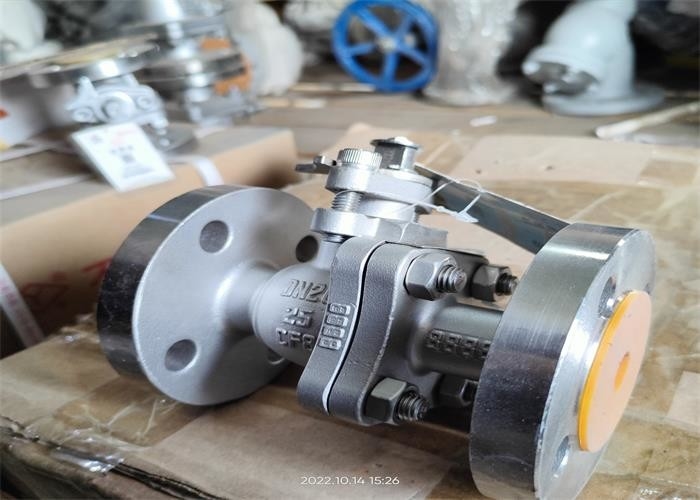

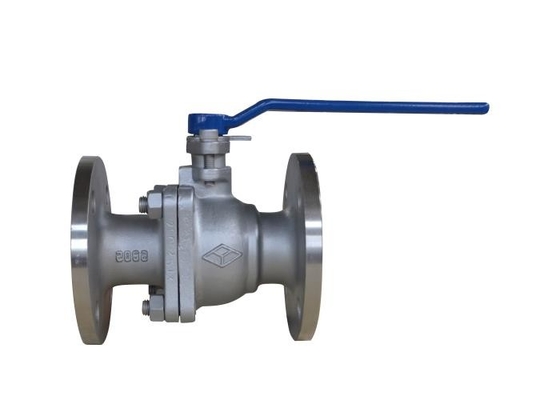

| Produkt-Name: | sich hin- und herbewegendes Kugelventil | Name: | Flanschball vavle |
|---|---|---|---|
| Verbindung: | Flanschende-Rf /Flange | Energie: | Griff |
| Druck: | mpa 1,6 | Körpermaterial: | 304 / Edelstahl |
| Farbe: | Der Antrag des Kunden; Edelstahlgesicht | Temperatur von Medien: | ≤150℃ |
| Markieren: | Sich hin- und herbewegendes 304SS Kugelventil,Kugelventil sich hin- und herbewegendes des Edelstahls,80mm sich hin- und herbewegendes Kugelventil |
||
Das Ventil wird aus Ventilkörper, Ball, Stamm, Griff und anderen Teilen verfasst, indem man den Griff dreht, um den Stamm zu drehen
90°, der Stamm fährt den Ball, um 90° zu drehen, um das Öffnen und das Schließen zu verwirklichen.
Das Ventil kann für das Öffnen und das Schließen von Rohrleitungen und von Ausrüstung mit ätzenden Medien benutzt werden
| Art | DN | L | D | D1 | D2 | BF | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Teil-Name | Material |
| Körper | CF8 |
| Stamm, Ball | F304 |
| O-Ring, Verpackung | PTFE |
| Nenndruck |
1,6, 2.5MPa |
| Nenndurchmesser |
DN15-DN200mm |
| Temperatur | ≤150℃ |
| Mediun | Wasser, Öl, Gas |
| Entwurfsmarkierung |
GB/T 12237 |
| Vertraulich |
GB/T 12221 |
| Prüfung |
GB/T 26480 |
1. Dieses Produkt sollte in einem trockenen Lager gehalten werden und wird ausschließlich verboten, im Freien gespeichert zu werden.
2. Langzeitlagerung, regelmäßige Wartung.
3. Dieses Produkt kann in jede mögliche Position der Rohrleitung oder der Ausrüstung installiert sein, aber zu schließen sollte bequem sein sich zu öffnen und.
4. Vor Installation sollte die Druckprüfung durchgeführt werden, um die Bedingungen vor Installation zu erfüllen.
5. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.
6. Das Produkt wird keiner großen externen Kraft nach Installation unterworfen.
7. Die Position des Griffs zeigt an, ob das Ventil offen oder geschlossen ist. Der Griff öffnet sich, wenn er mit der Rohrachse flach ist, und schließt, wenn er zur Rohrachse senkrecht ist.
8. Die Betriebsbedingungen sind mit den Leistungsspezifikationsanforderungen in Einklang.
| Mögliche Störungen | Die Ursache des Ausfalls | Störungsbeseitigungsmethode |
| Durchsickern der Dichtfläche |
1. Der mittlere Flanschbolzen ist lose. 2. Schaden der Dichtfläche. |
1. Ziehen Sie den mittleren Flanschbolzen gleichmäßig fest. 2. Reparieren Sie die Dichtfläche oder ersetzen Sie die Teile. |
| Verpackendes Durchsickern |
1. Unzulängliche Verpackung. 2. Die Verpackung wird nicht fest gedrückt. |
1 addieren Sie Füller. 2. Drücken Sie die Verpackung fest. |
| Durchsickern am mittleren Mund |
1. Die mittlere Flanschauflage ist beschädigt oder ungültig. 2. Mittlere Flanschbolzen werden nicht festgezogen. |
1. Ersetzen Sie die mittlere Flanschauflage. 2. Ziehen Sie den mittleren Flanschbolzen gleichmäßig fest. |
