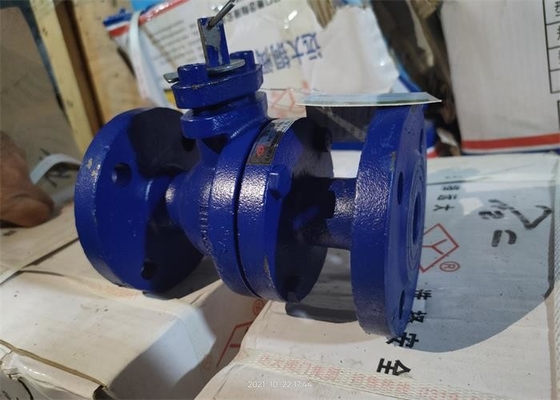

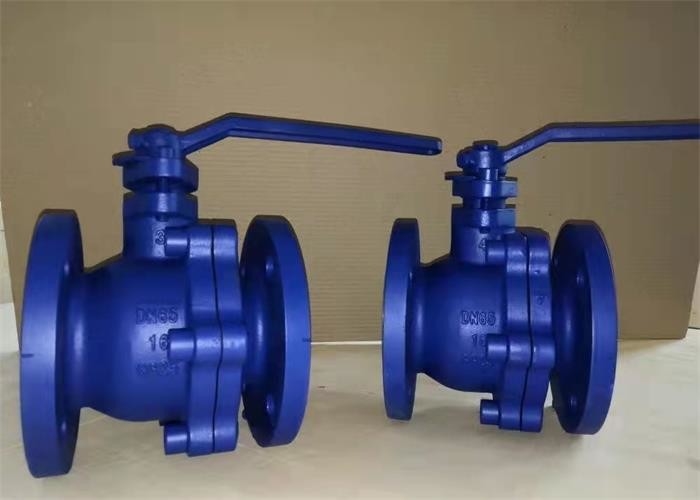

Sich hin- und herbewegendes Kugelventil der Größen-80mm Grey Iron Material Water Medium

Aktionsprinzip

Das Ventil wird aus Ventilkörper, Ball, Ventilschaft, Stopfbuchse, Grenzplatte, Griff verfasst und andere Teil-, Griff- und Rohrleitungsachsenähnlichkeit zum Ventil ist in der offenen Stelle und im Rohrachsensenkrechten in die geschlossene Position, indem sie den Griff 90 Grad dreht, um das Öffnen zu verwirklichen und schließend

Verbindungsgröße

Hauptteilmaterial

Das Ventil kennzeichnet

1. Einfache Struktur, gute Fertigungstechnik, flexibles und schnelles Öffnen und Schließen, breiter Einsatzbereich.

2. Der Stamm nimmt Ausblasenverhinderungsstruktur an, um die Sicherheit des Kugelventils zu erhöhen.

3. Das Medium kann von beiden Seiten des Ventilkörpers in jede mögliche Richtung fließen, kann den Zweck sich anschalten oder Abschneiden erzielen

Technische Parameter

· Nenndruck: 1.0/1.6MPa

· Nenndurchmesser: DN15-150mm

· Anwendbare Temperatur und Medium: Das Hauptmaterial ist graues Roheisen: anwendbare Temperatur 0℃ | 120℃, anwendbares Medium: Wasser; gesättigter Dampf ≤0.2MPa; allgemeines Qualitätsöl ≤1.4MPa.

· Entwurf und Fertigung: Eisen GB/T 15185 und kupfernes Kugelventil

· Strukturlänge: Ventil-Strukturlänge GB/T 12221 Metall

· Verbindungsende: Integraler Roheisenflansch GB/T 17241,6

· Inspektion und Test: Industrielle Druckprüfung des Ventils GB/T13927

Vorkehrungen für Lagerung, Installation und Gebrauch

1. Einfache Struktur, gute Fertigungstechnik, flexibles und schnelles Öffnen und Schließen, breiter Einsatzbereich.

2. Der Stamm nimmt Ausblasenverhinderungsstruktur an, um die Sicherheit des Kugelventils zu erhöhen.

3. Das Medium kann von beiden Seiten des Ventilkörpers in jede mögliche Richtung fließen, kann den Zweck sich anschalten oder Abschneiden erzielen.

Vorkehrungen für Lagerung, Installation und Gebrauch

1. Dieses Ventil wird in einem trockenen Lager gehalten und wird ausschließlich verboten, im Freien gespeichert zu werden.

2. Langzeitlagerung sollte regelmäßig aufrechterhalten werden.

3. Das Produkt kann in jede mögliche Position und in irgendeine Rohrleitung installiert sein, und die Arbeitsbedingungen sollten mit den Anforderungen in den Leistungsangaben in Einklang sein.

4. Vor Installation sollte die Druckprüfung durchgeführt werden, um die Bedingungen vor Installation zu erfüllen.

5. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.

6. Nach Installation wird das Produkt keiner großen externen Kraft unterworfen.

7. Die Richtung des Griffs sollte mit der Richtung der quadratischen Nut des Stammes in Einklang sein.

8. Wenn die lokale minimale Temperatur niedriger als 4℃ ist, sollte Isolierungsschutz erfolgt sein; Als das Endenventil sollte er mit einem Rohr oder einer Jacke erhitzt werden, um die Temperatur der Rohrwand am Fallen unter 0℃ zu verhindern.

9. Es wird ausschließlich verboten, um in Vorbereitung unter Erschütterung oder schnellen Änderungen in der mittleren Temperatur zu installieren und zu verwenden.
