| Produkt-Name: | Messingwasser-Ventil | Körpermaterial: | Messing |
|---|---|---|---|
| Farbe: | Messinggesicht | Betriebstemperatur: | -10°C zu 150°C |
| Größe: | DN15 To100 | Medium: | Luft, Wasser, Öl |
| Verbindung: | Verlegt | Druck: | 1.6Mpa |
| Markieren: | Verlegtes Kugelventil PTFE Dichtung,Verlegter Kugelventil 1,6 Mpa |
||
Das Ventil wird für das Wasser der Temperatur ≤150℃, Dampf und Öl und andere nicht ätzende mittlere Rohrleitung für das Öffnen und das Schließen benutzt

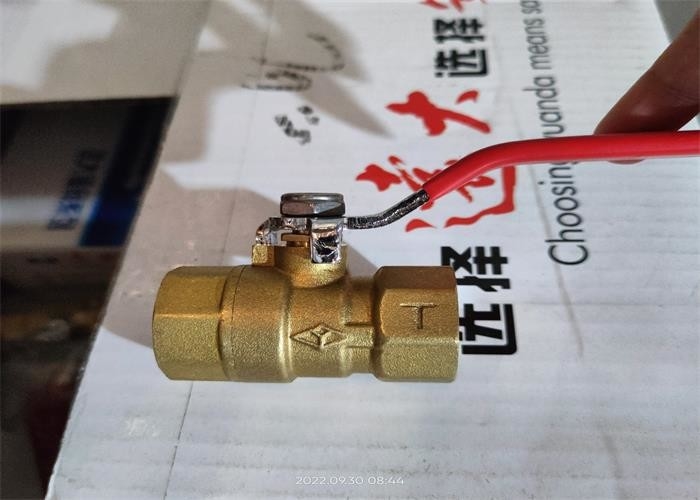

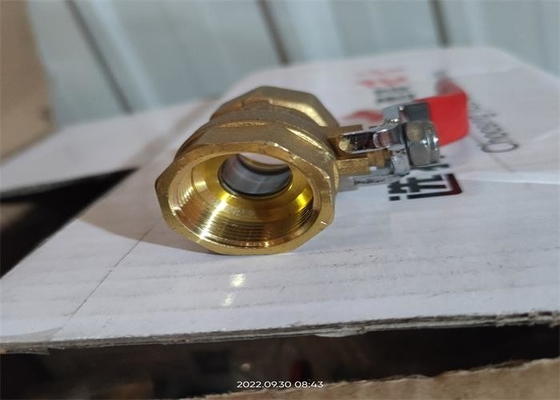

Q11f-16t wird aus Ventilkörper, Ball, Ventilschaft, Griff und anderen Teilen verfasst. Der Griff ist zur Rohrachse parallel, dass das Ventil in der offenen Stelle ist, und zum Senkrechten der Rohrachse anzuzeigen, zum anzuzeigen, dass das Ventil in der geschlossenen Position ist. Der Griff wird 90° gedreht, zum des Öffnens und des Schließens zu verwirklichen.
| Art | G | Größe (Millimeter) | ||
| L | H | Ich | ||
| Q11F-16T | 1/2 | 51,4 | 48,2 | 90 |
| 3/4 | 57,4 | 51 | 90 | |
| 1 | 67,4 | 58 | 100 | |
| 1 1/4 | 77,5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105,4 | 79 | 137 | |
| Teilname | Material |
| Körper | HPb59-1 |
| Ball | HPb59-1 |
| Stamm | HPb59-1 |
| Dichtung | PTFE |
| Art |
Druck (MPa) |
Prüfungsdruck | Temperature℃ | Medium | |
|
Shell (Wasser) MPa |
Dichtung (Wasser) MPa |
||||
| Q11F-16T | 1,6 | 2,4 | 1,76 | -20~150℃ | Wasser, Innenrohrleitungsgas ≤ 0.4mpa, Luft ≤ 0.6mpa, nicht ätzende Flüssigkeit |
1. Dieses Ventil wird in einem trockenen Lager gehalten und wird ausschließlich verboten, im Freien gespeichert zu werden.
2. Langzeitlagerung sollte regelmäßig aufrechterhalten werden.
3. Das Produkt kann in jede mögliche Position und in irgendeine Rohrleitung installiert sein, und die Arbeitsbedingungen sollten mit den Anforderungen in den Leistungsangaben in Einklang sein.
4. Vor Installation sollte die Druckprüfung durchgeführt werden, um die Bedingungen vor Installation zu erfüllen.
5. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.
6. Nach Installation wird das Produkt keiner großen externen Kraft unterworfen.
7. Die Richtung des Griffs sollte mit der Richtung der quadratischen Nut des Stammes in Einklang sein
