Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Messingwasser-Ventil | Name: | Schieber |
|---|---|---|---|
| Verbindung: | Verlegt | Medium: | Luft, Wasser, Öl |
| Größe: | DN15 To100 | Körpermaterial: | Messing |
| Farbe: | Messinggesicht | Druck: | Mitteldruck |
| Markieren: | Faden schließen Schieber 1.6mpa an,Messingwasser-Ventil 1.6mpa,Faden schließen Messingwasser-Ventil an |
||

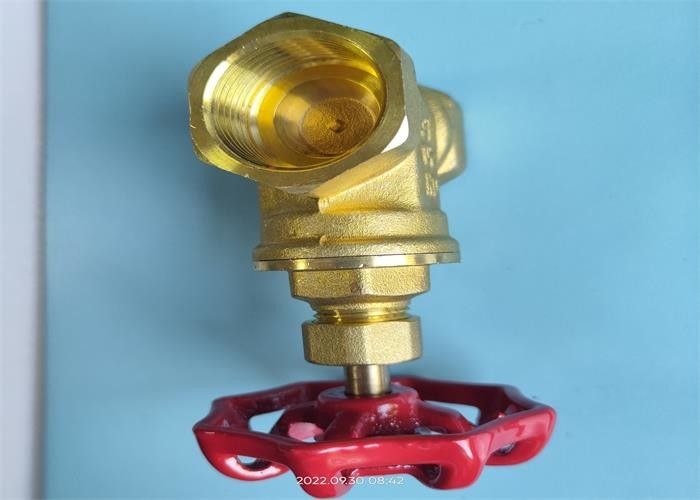

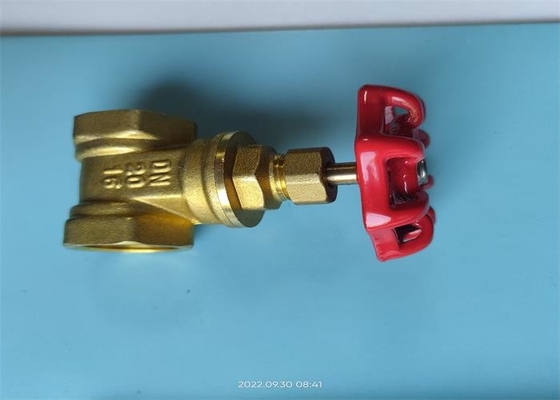

Dieses Ventil wird aus Ventilkörper, Ventildeckel, Torplatte, Ventilschaft und Handrad verfasst. Drehen Sie das Handrad, um den Ventilschaft zu drehen, damit das Tor steigen oder fallen kann, um das Öffnen oder das Schließen zu verwirklichen.
| G | Größe (Millimeter) | ||
| L | H | D0 | |
| 1/2 | 43,5 | 71 | Φ53 |
| 3/4 | 45 | 77 | Φ59.5 |
| 1 | 49 | 85,5 | Φ59.5 |
| 1 1/4 | 55,5 | 105,5 | Φ73.5 |
| 1 1/2 | 59 | 113,5 | Φ73.5 |
| 2 | 63 | 130 | Φ78 |
| Teilname | Material |
| Körper-Mütze | Messing |
| Handrad | Graueisen |
| Diskette | Messing |
| Stamm | Messing |
| Art |
Druck (MPa) |
Prüfungsdruck | temperature℃ | Medium | |
|
Shell (Wasser MPa |
Dichtung (Wasser) MPa |
||||
| Z15W-16T | 1,6 | 2,4 | 0,6 | -20~150℃ | Wässern Sie Innengas |
1. Dieses Ventil wird in einem trockenen Lager gehalten und wird ausschließlich verboten, im Freien gespeichert zu werden.
2. Langzeitlagerung, regelmäßige Wartung.
3. Vor Installation sollte die Druckprüfung durchgeführt werden, um die Bedingungen vor Installation zu erfüllen.
4. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.
5. Das Produkt wird keiner großen externen Kraft nach Installation unterworfen.
6. Die Betriebsbedingungen müssen mit den Anforderungen in den Leistungsangaben in Einklang sein.
7. Drehen Sie das Handrad nach rechts, um zu schließen und vice versa.
