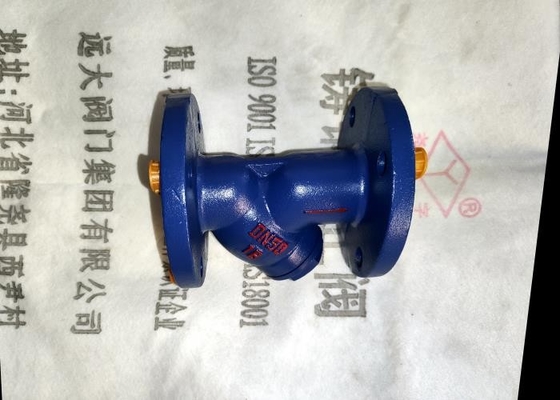

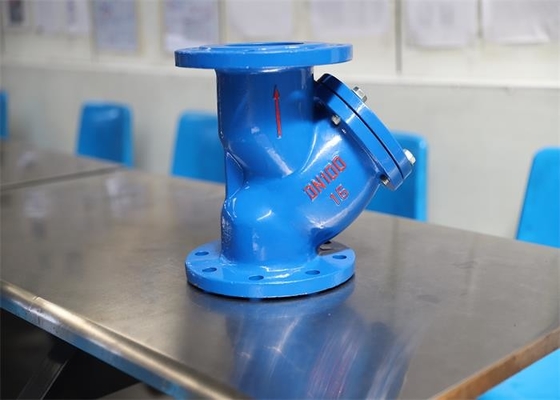

Grey Iron Material, Sieb-Ventil des 60mm Filter-Wasser-mittleres Flansch-Enden-Y

Das Ventil kennzeichnet:


1. Einfache Form, gute Fertigungstechnik, breiter Einsatzbereich, einfach zu installieren.
2. Angemessene und Kompaktbauweise, voller Auftritt, kann Verunreinigungen im Medium in der Arbeit filtern.
3. Das Medium kann die Einlassrichtung des Ventils, Filter durch den Filter durchfließen und fließt heraus vom Ausgang, um den Zweck der Filtration zu erzielen

Verbindungsgröße:

Hauptteilmaterial

Lagerung, Installation und Vorkehrungen:

1. Dieses Produkt ist auf die Rohrleitung installiert, um zu filtern Verunreinigungen die in Vorbereitung und den Normalbetrieb von Ventilen oder von Ausrüstung zu schützen.
2. Überbrücken Sie das Rohr für die Installierung des Produktes.
3. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden.
4. Das Ventil ist nicht abhängig von großer externer Kraft nach Installation.
5. Wenn die lokale minimale Temperatur niedriger als 4℃ ist, sollte Isolierungsschutz erfolgt sein; Als das Endenventil sollte er mit einem Rohr oder einer Jacke erhitzt werden, um die Temperatur der Rohrwand am Fallen unter 0℃ zu verhindern.
6. Es wird ausschließlich verboten, um in Vorbereitung unter Erschütterung oder schnellen Änderungen in der mittleren Temperatur zu installieren und zu verwenden.
7. Das Produkt ist normalerweise am Einlass des Druckminderventils, des hydraulischen Regelventils und anderer Ausrüstung installiert. Die Einbauposition sollte 6-10mal vom Durchmesser des Schutzventils sein, und die Strömungsrichtung des Mediums sollte mit der Pfeilrichtung auf den Ventilkörper in Einklang sein; Andernfalls kann der Entstörungseffekt nicht erzielt werden.
8. Der Rohr- und Ventilhohlraum sollte vor Installation gesäubert werden. Der Reinigungszyklus innerhalb 3 Jahre nach Installation und Gebrauch ist wie folgt und einmal jährlich nach 3 Jahren.

Verwendung:

1. Dieses Produkt ist für Nenndruck ≤ 1.6mpa, Wasser der Temperatur 0℃~120℃, ≤ 0.2mpa sättigte Dampf, Ölpipeline, kann den Schmutz, Niederschlag, Rost und anderen Rückstand im Medium filtern passend
2. Das Ventil ist vom Medium in den Einlass, durch den Filter, zum des Zwecks der Filtration zu erzielen, Ausfluß vom Ausgang

Technische Parameter:

· Nenndruck: 1.6mpa
· Nenndurchmesser: DN32-450mm
· Anwendbare Temperatur und Medium:
·Das Hauptmaterial ist graues Roheisen, anwendbare Temperatur 0℃ | 120℃, anwendbares Medium: Wasser, ≤ 1.0mpa Dampf, Erdölerzeugnisse;
·Das Hauptmaterial ist duktiles Eisen, anwendbare Temperatur 0℃ | 200℃, anwendbares Medium: Wasser, ≤ 1.0mpa Dampf, Erdölerzeugnisse;
· Entwurf und Fertigung: GB/T12233 beziehen sich das Universalventileisen-Kugelventil und auf AufzugRückschlagventil
· Strukturlänge: Ventil-Strukturlänge des Metall GB/T12221 oder der Standard des Herstellers
· Verbindungsende: Integraler Roheisenflansch JB/T 78
· Inspektion und Test: Industrielle Druckprüfung des Ventils GB/T13927
