Produktdetails:
Zahlung und Versand AGB:
|

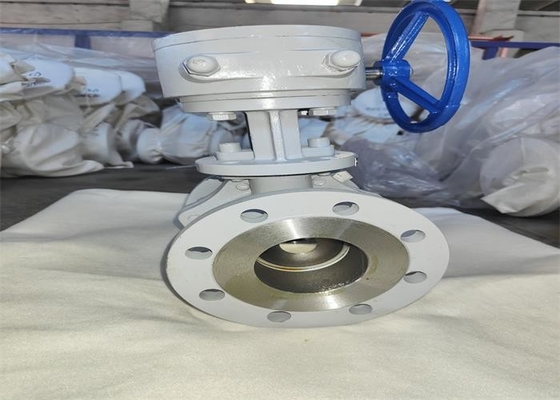

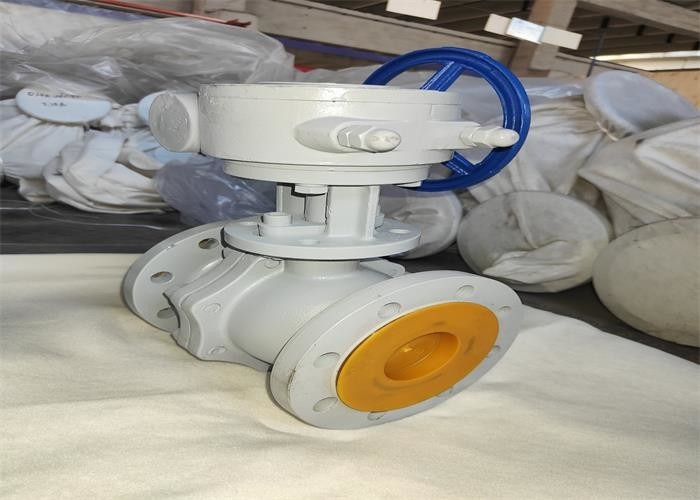

| Produktname: | sich hin- und herbewegendes Kugelventil | Farbe: | Weiß, der Antrag des Kunden |
|---|---|---|---|
| Größe: | DN50~DN250 | Medium: | Öl, Wasser |
| Funktions-Druck: | 1.6~2.5 Mpa | Energie: | Motorisiert |
| Temperatur von Medien: | Hohe Temperatur | Dichtung: | PTFE |
| Markieren: | 2 Zoll-sich hin- und herbewegendes Kugelventil,Kugelventil sich hin- und herbewegendes des Turbinen-Antriebsmodus,Schwimmerventil des Kohlenstoffstahls 2 Zoll |
||
·Entwurf und Fertigung: GB/T 12237 angeflanschte und Kolben geschweißte Kugelventile
·Strukturelle Länge: Strukturelle Länge GBs/T 12221 von Metallventilen
·Verbindungsende: Integraler Stahlrohrflansch GBs/T 9113,1
·Inspektion und Test: Inspektion GBs/T 26480 und Test von Ventilen
| Art | DN | L | φ4 | φ3 | φ2 | BF | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Hauptteil | Material |
| Körper | WCB |
| Stamm, Ball | 2Cr13 |
| Dichtung, verpackend | PTFE |
Mögliche Störungen und Beseitigungsmethoden
| Mögliche Störungen | Fehlerursache | Störungsbeseitigungsmethode |
| Durchsickern der Dichtfläche | 1. Die mittleren Flanschbolzen sind lose. 2. Die Dichtfläche wird geschädigt. |
1. Ziehen Sie gleichmäßig die mittleren Flanschbolzen fest. 2. Ordnung die Dichtfläche oder die Teile ersetzen. |
| Verpackendes Durchsickern | 1. Unzulängliche Verpackung. 2. wird Verpackung nicht zusammengepresst. |
1. Addieren Sie Füller. 2. kompakte Verpackung |
| Durchsickern am mittleren Mund | 1. Die Sino französische Auflage ist beschädigt oder ungültig. 2. Die mittleren Flanschbolzen werden nicht festgezogen. |
1. Ersetzen Sie die mittlere Flanschdichtung. 2. gleichmäßig die mittleren Flanschbolzen festziehen |
1. Das Produkt wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Für Langzeitlagerung wird regelmäßige Wartung angefordert.
3. Dieses Produkt kann in jeder möglicher Position der Rohrleitung oder der Ausrüstung installiert sein, aber zu schließen sollte einfach sein sich zu öffnen und.
4. wird Druckprüfung vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
5. säubern Sie den Rohr- und Ventilhohlraum vor Installation.
6. Das Produkt wird nicht großer externer Kraft nach Installation unterworfen.
7. Die Position des Griffs zeigt an, dass das Ventil offen oder geschlossen ist. Der Griff ist geöffnet, wenn er zur Rohrleitungsachse parallel ist, und geschlossen, wenn er zur Rohrleitungsachse senkrecht ist.
8. Die Betriebsbedingungen sind mit den Anforderungen der Leistungsangaben in Einklang.
