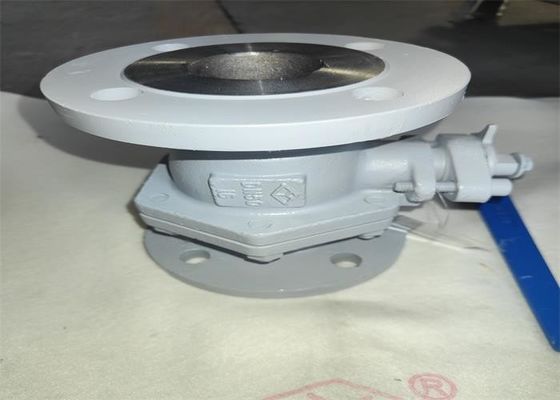

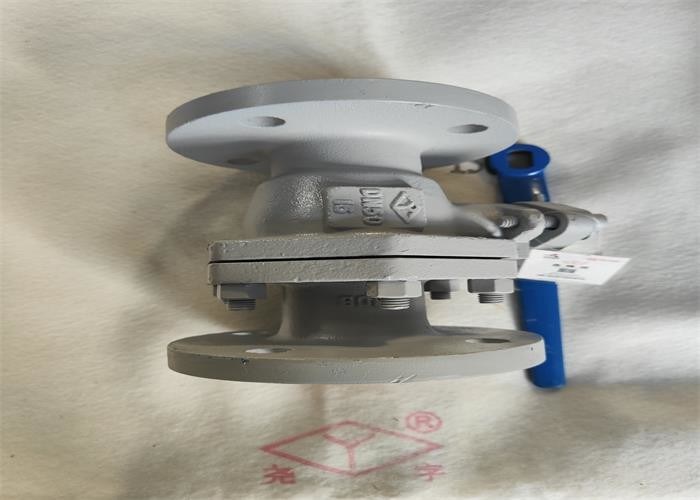

| Produktname: | sich hin- und herbewegendes Kugelventil | Druck: | 2.5Mpa, Hochdruck |
|---|---|---|---|
| Material: | Casting; CS | Farbe: | Der Antrag des Kunden; Grauweißes |
| Verbindung: | Flansch; Rf | Größe: | DN15~DN200 |
| Medium: | Wasser, Öl, Dampf | Energie: | Griff |
| Markieren: | Ölpipelines,die Sicherheitsventil schwimmen,sich hin- und herbewegendes Sicherheitsventil 2.5mpa |
||
·Entwurf und Fertigung: GB/t12237 Kugelventil
·Strukturelle Länge: Strukturelle Länge GB/t12221 von Metallventilen
·Verbindungsende: Integraler Stahlrohrflansch GBs/T 9113
·Inspektion und Test: Inspektion GBs/T 26480 und Test von Ventilen
| Teilname | Material |
| Körper | WCB |
| Stamm, Ball | 2Cr13 |
| Dichtung, Verpackung | PTFE |
| Art | DN | L | D | D1 | D2 | BF | Z-Φd | H |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Mögliche Störungen | Fehlerursache | Störungsbeseitigungsmethode |
| Durchsickern der Dichtfläche |
1. Die mittleren Flanschbolzen sind lose. 2. Die Dichtfläche wird geschädigt. |
1. Ziehen Sie gleichmäßig die mittleren Flanschbolzen fest. 2. Trimmen Sie die Dichtfläche oder ersetzen Sie die Teile. |
| Verpackendes Durchsickern |
1. Unzulängliche Verpackung. 2. Verpackung wird nicht zusammengepresst. |
1. Addieren Sie Füller. 2. Pressen Sie die Verpackung zusammen |
| Durchsickern am mittleren Mund |
1. Die Sino französische Auflage ist beschädigt oder ungültig. 2. Die mittleren Flanschbolzen werden nicht festgezogen. |
1. Ersetzen Sie die mittlere Flanschdichtung. 2. Ziehen Sie gleichmäßig die mittleren Flanschbolzen fest. |
1. Das Produkt wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Für Langzeitlagerung wird regelmäßige Wartung angefordert.
3. Dieses Produkt kann in jeder möglicher Position der Rohrleitung oder der Ausrüstung installiert sein, aber zu schließen sollte einfach sein sich zu öffnen und.
4. Druckprüfung wird vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
5. Säubern Sie den Rohr- und Ventilhohlraum vor Installation.
6. Das Produkt wird nicht großer externer Kraft nach Installation unterworfen.
7. Die Position des Griffs zeigt an, dass das Ventil offen oder geschlossen ist. Der Griff ist geöffnet, wenn er zur Rohrleitungsachse parallel ist, und geschlossen, wenn er zur Rohrleitungsachse senkrecht ist.
8. Die Betriebsbedingungen sind mit den Anforderungen der Leistungsangaben in Einklang.
