Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | sich hin- und herbewegendes Kugelventil | Materieller Körper: | Kohlenstoffstahl, CS |
|---|---|---|---|
| Größe: | DN15~DN300 | Verbindung: | Flansch; Rf |
| Medium: | Öl, Wasser | Funktions-Druck: | 1.0-1.6Mpa (10-25bar) |
| Standard: | GB-Standard | Temperatur von Medien: | Mittlere Temperatur |
| Markieren: | Kohlenstoffstahl-Kugelventil-sich hin- und herbewegende Art,GB Standardsich hin- und herbewegende Art des kugelventils,sich hin- und herbewegendes dn80 Kugelventil |
||

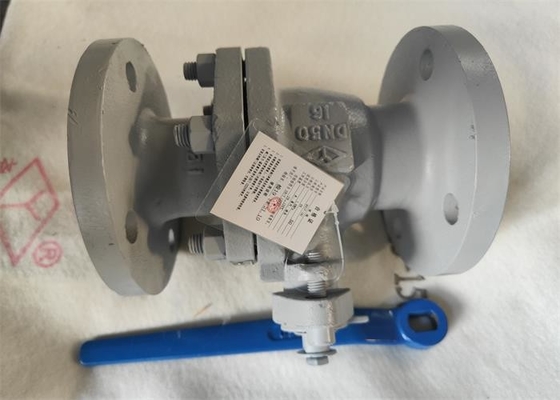

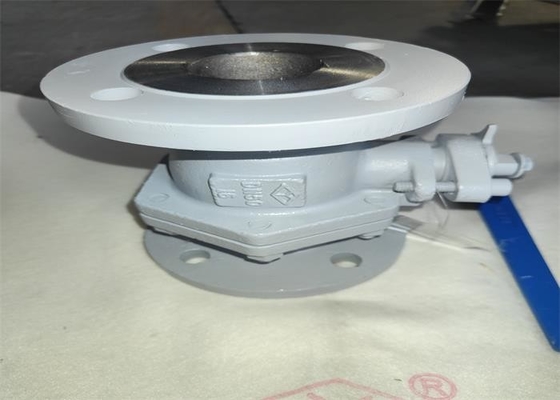

Dieses Ventil ist für das Öffnen passend und das Schließen des Wassers, Dampf und Ölpipelines, Hauptteilmaterial ist Kohlenstoffstahl WCB, anwendbares Temperatur ≤ 150 ℃, anwendbares Medium: Wasser, Öl und Dampf.
| Art | DN | L | D | D1 | D2 | BF | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Hauptteil | Material |
| Körper | WCB |
| Stamm, Ball | 2Cr13 |
| Dichtung, verpackend | PTFE |
Mögliche Störungen und Beseitigungsmethoden
| Mögliche Störungen | Fehlerursache | Störungsbeseitigungsmethode |
| Durchsickern der Dichtfläche |
1. Die mittleren Flanschbolzen sind lose. |
1. Ziehen Sie gleichmäßig die mittleren Flanschbolzen fest. |
| Verpackendes Durchsickern |
1. Unzulängliche Verpackung. |
1. Addieren Sie Füller. |
| Durchsickern am mittleren Mund |
1. Die Sino französische Auflage ist beschädigt oder ungültig. |
1. Ersetzen Sie die mittlere Flanschdichtung. |
1. Das Produkt wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Für Langzeitlagerung wird regelmäßige Wartung angefordert.
3. Dieses Produkt kann in jeder möglicher Position der Rohrleitung oder der Ausrüstung installiert sein, aber zu schließen sollte einfach sein sich zu öffnen und.
4. wird Druckprüfung vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
5. säubern Sie den Rohr- und Ventilhohlraum vor Installation.
6. Das Produkt wird nicht großer externer Kraft nach Installation unterworfen.
7. Die Position des Griffs zeigt an, dass das Ventil offen oder geschlossen ist. Der Griff ist geöffnet, wenn er zur Rohrleitungsachse parallel ist, und geschlossen, wenn er zur Rohrleitungsachse senkrecht ist.
8. Die Betriebsbedingungen sind mit den Anforderungen der Leistungsangaben in Einklang.
