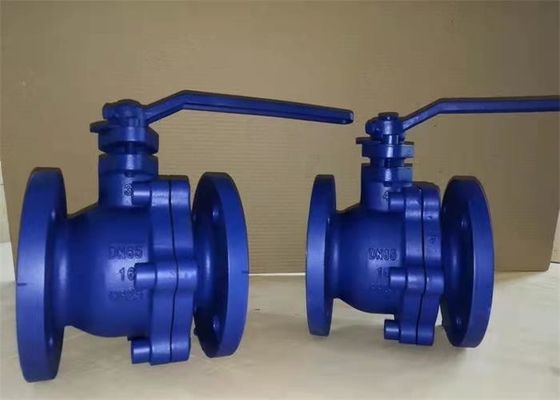

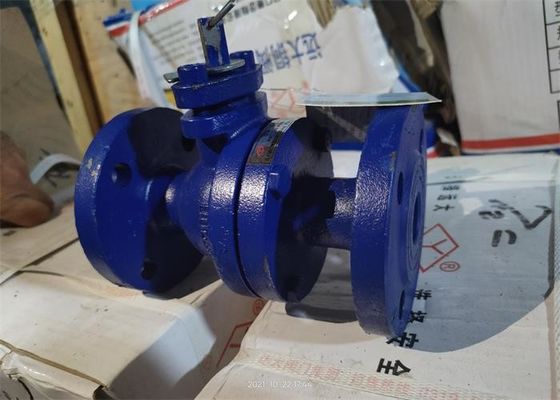

| Produktname: | sich hin- und herbewegendes Kugelventil | Farbe: | blau, der Antrag des Kunden |
|---|---|---|---|
| Verbindung: | Flansch | Funktions-Druck: | 1.0-1.6Mpa (10-25bar) |
| Medium: | Wasser; Öl | Standard: | GB |
| Größe: | DN15~DN150 | Energie: | Griff |
| Markieren: | sich hin- und herbewegendes 25bar Kugelventil,chinesisches sich hin- und herbewegendes Standardkugelventil,angeflanschte sich hin- und herbewegende Art des EndenKugelventils |
||
Das Ventil wird aus Ventilkörper, Ball, Ventilschaft, Stopfbuchse, Grenzplatte, Griff und anderen Teilen verfasst. Die Griffähnlichkeit zur Rohrleitungsachse zeigt an, dass das Ventil in der offenen Stelle ist, und Senkrechtes zur Rohrleitungsachse zeigt an, dass das Ventil in der geschlossenen Position ist. Die Öffnung und das Schließen können verwirklicht werden, indem man das Griff 90 ° dreht
| Art |
DN |
schließen Sie Größe an (Millimeter) | ||||||
| L | D | D1 | D2 | BF | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Teilname | Material |
| Körper | Eisen Grey Irons /Ductile |
| Ball | Grau Roheisenchrom plating/201 |
| Stamm | Kohlenstoffstahl, Edelstahl |
| Dichtung | PTFE |
| Verpackung | Flexibler Graphit |
| Griff | HT200/QT450-10 |
| Dichtung | PTFE |
| Begrenzte Platte | Q235 |
| Stopfbuchse | HT200/QT450-10 |
1. Einfache Struktur, gutes Herstellungsverfahren, flexibles und schnelles Öffnen und Schließen und breiter Einsatzbereich.
2. Der Ventilschaft nimmt Anti durchbrennen heraus Struktur, um die Sicherheit des Kugelventils zu erhöhen an.
3. Das Medium kann in jede mögliche Richtung von beiden Seiten des Ventilkörpers fließen, um den Zweck der Verbindung oder der Trennung zu erzielen.
1. Das Ventil wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Für Langzeitlagerung wird es regelmäßig instand gehalten.
3. Das Produkt kann auf jeder möglicher Position und irgendeiner Rohrleitung installiert sein, und die Betriebsbedingungen sind mit den Anforderungen in der Leistungsspezifikation in Einklang.
4. Druckprüfung wird vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
5. Säubern Sie den Rohr- und Ventilhohlraum vor Installation.
6. Nachdem das Produkt installiert ist, sollte es nicht großer externer Kraft unterworfen werden.
7. Die Richtung des Griffs ist mit der Richtung der quadratischen Hauptnut des Ventilschafts in Einklang.
8. Wenn die lokale minimale Temperatur niedriger als ℃ 4 ist, wird Wärmedämmungsschutz geboten; Als das Endenventil wird er durch die Spur des Rohres oder der Jacke, um die Rohrwandtemperatur am Sein zu verhindern niedriger als 0 ℃ erhitzt.
9. Es wird ausschließlich verboten, um es auf der Rohrleitung abhängig von Erschütterung oder plötzlicher Änderung der mittleren Temperatur zu installieren und zu verwenden.
| Möglicher Ausfall | Fehlerursache | Beseitigungsmethode |
| Verpackendes Durchsickern |
1. Verpackender Ausfall. 2. Verpackung wird nicht zusammengepresst. 3. Unzulängliche Verpackung. |
1. Ersetzen Sie die Verpackung. 2. Pressen Sie die Verpackung zusammen. 3. Addieren Sie Füller. |
| Durchsickern am mittleren Mund |
1. Die mittleren Flanschbolzen werden nicht festgezogen. 2. Die Sino französische Auflage wird beschädigt. |
1. Ziehen Sie die mittleren Flanschbolzen fest. 2. Ersetzen Sie die mittlere Flanschdichtung. |
| Durchsickern der Dichtfläche |
1. Die mittleren Flanschbolzen sind lose. 2. Die Dichtfläche wird geschädigt oder geschädigt. |
1. Ziehen Sie die mittleren Flanschbolzen fest. 2. Trimmen Sie die Dichtfläche oder ersetzen Sie die Teile. |
