| Produktname: | sich hin- und herbewegendes Kugelventil | Energie: | Griff |
|---|---|---|---|
| Druck: | 150LB | Temperatur von Medien: | -29~150℃ |
| Medium: | Wasser, Öl, Dampf | Farbe: | Der Antrag des Kunden |
| Ballmaterial: | F304 | Portgröße: | 1/2 " ~8" |
| Markieren: | Schwimmerventil des Wassers 4 Zoll,angeflanschtes Schwimmerventil 4 Zoll,Sich hin- und herbewegendes 150LB Kugelventil |
||
Dieses Ventil ist für das Öffnen und das Schließen des Wassers, des Dampfs und der Ölpipelines passend.

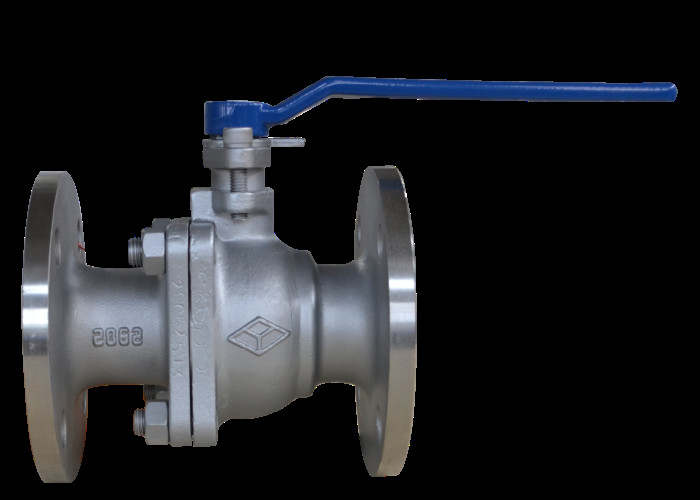

Das Ventil wird aus Ventilkörper, Ball, Ventilschaft, Griff und anderen Teilen verfasst. Der Ventilschaft dreht sich, indem er den Griff dreht
° 90, die Ventilstange fährt den Ball, um sich durch ° 90 zu drehen, um das Öffnen und das Schließen zu verwirklichen.
| Art | Druck (lbs) | Berstdruck | passendes temperature℃ | passendes Medium | |
| Stärke (Wasser) (MPa) | Dichtung (Wasser) (MPa) | ||||
| API (B) Q41F-150Lb (C) | 150 | 3,0 | 2,2 | ≤150℃ | Wasser, Dampf, Öl |
·Entwurf und Fertigung: API 6D
·Strukturlänge: API 6D
·Verbindungsende: ASME B16.5
·Inspektion und Test: API 6D
| Teilname | Material |
| Körper | ASTM A216 WCB |
| Stamm, Ball | ASTM A182 F304 |
| Dichtung, verpackend | PTFE |
| DN | L | D | D1 | D2 | b | NH | f | H |
| 15 | 108 | 90 | 60,3 | 35 | 8,0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100,0 | 70 | 43 | 9,0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11,2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98,4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14,3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16,0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22,3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27,0 | 8-ф22 | 1,6 | 428 |
| Mögliche Störungen | Fehlerursache | Störungsbeseitigungsmethode |
| Durchsickern der Dichtfläche |
1. Die mittleren Flanschbolzen sind lose. 2. Die Dichtfläche wird geschädigt. |
1. Ziehen Sie gleichmäßig die mittleren Flanschbolzen fest. 2. Trimmen Sie die Dichtfläche oder ersetzen Sie die Teile. |
| Verpackendes Durchsickern |
1. Unzulängliche Verpackung. 2. Verpackung wird nicht zusammengepresst. |
1. Addieren Sie Füller. 2. Pressen Sie die Verpackung zusammen. |
| Durchsickern am mittleren Mund |
1. Die Sino französische Auflage ist beschädigt oder ungültig. 2. Die mittleren Flanschbolzen werden nicht festgezogen. |
1. Ersetzen Sie die mittlere Flanschdichtung. 2. Ziehen Sie gleichmäßig die mittleren Flanschbolzen fest.
|
1. Das Produkt wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Für Langzeitlagerung wird regelmäßige Wartung angefordert.
3. Dieses Produkt kann in jeder möglicher Position der Rohrleitung oder der Ausrüstung installiert sein, aber zu schließen sollte einfach sein sich zu öffnen und.
4. Druckprüfung wird vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
5. Säubern Sie den Rohr- und Ventilhohlraum vor Installation.
6. Das Produkt wird nicht großer externer Kraft nach Installation unterworfen.
7. Die Position des Griffs zeigt an, dass das Ventil offen oder geschlossen ist. Der Griff ist geöffnet, wenn er zur Rohrleitungsachse parallel ist, und geschlossen, wenn er zur Rohrleitungsachse senkrecht ist.
8. Die Betriebsbedingungen sind mit den Anforderungen der Leistungsangaben in Einklang.
